Manual del usuario Watson-Marlow 520Di y 520DiN 83
Use las teclas ARRIBA o ABAJO para seleccionar una opción. Presione la tecla
ENTER para confirmar.
La información sobre clavijas de salida repite los detalles descritos en este
manual de instrucciones en la sección 20, Cableado de control automático.
Todas las pantallas disponibles se presentan de forma similar. Por ejemplo, al

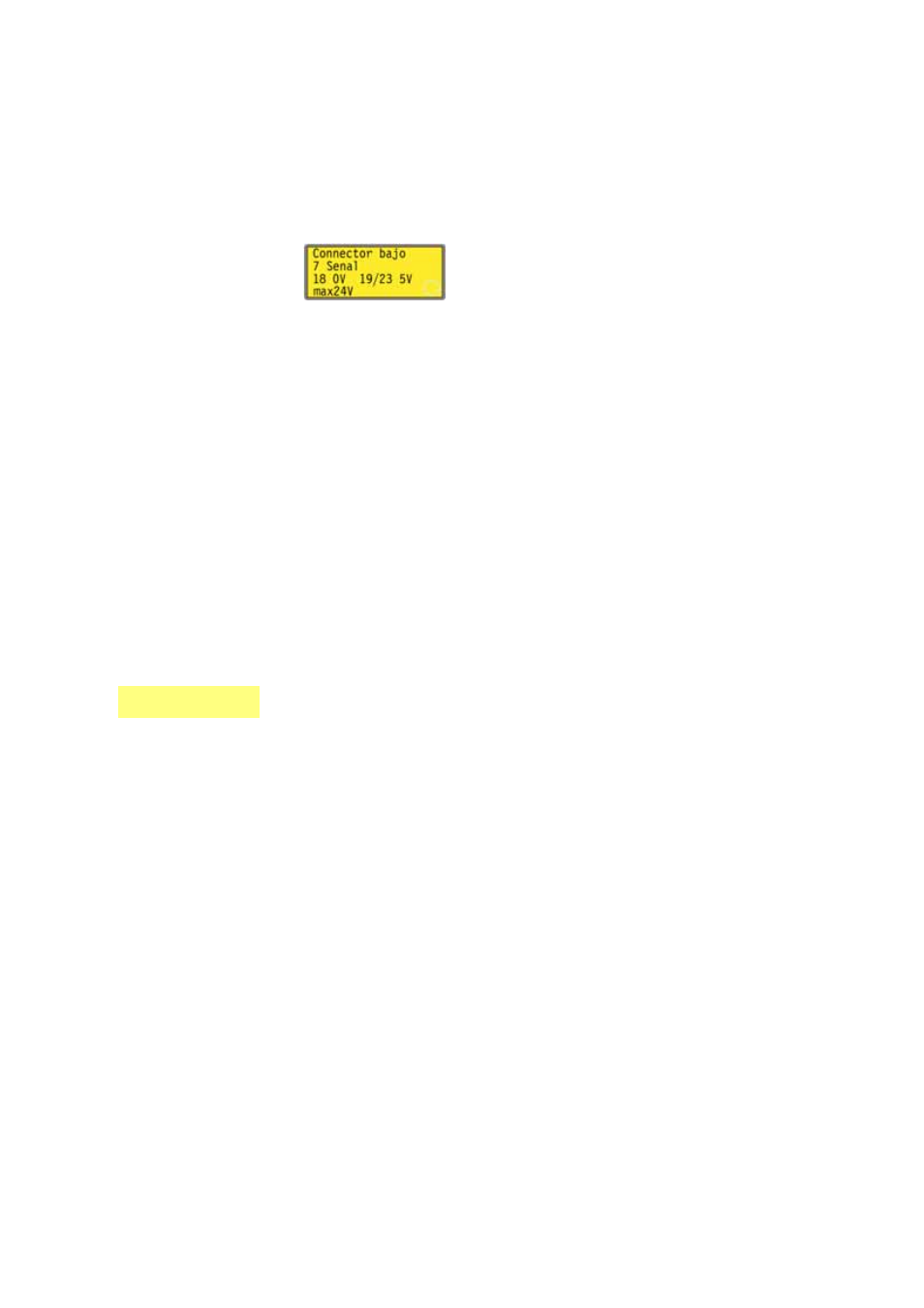

seleccionar Run/Stop entra, se muestra la siguiente pantalla:
Esto indica que la señal de entrada analógica se tiene que aplicar a la patilla 7
del conector D inferior en la parte posterior de la bomba, donde hay disponibles
0 voltios en la patilla 18 y 5 voltios en las patillas 19 a 23. La tensión máxima
permitida es de 24 voltios.
Al presionar STOP o ENTER en cualquier pantalla de información de pin out, el
usuario vuelve a la pantalla pertinente del menú Pin out.
Nota: La información disponible al seleccionar Aliment y Otros se presenta en dos
pantallas cada una. Al presionar ABAJO cuando está resaltado el último elemento
de la primera pantalla de cada uno, se mostrará la segunda pantalla con su primer
elemento resaltado. ARRIBA desempeña una función similar.
Para salir de las pantallas de menú Clavijas de salida
Avance por las pantallas del menú Clavijas de salida hasta que se visualice la
cuarta pantalla. Use las teclas ARRIBA y ABAJO para seleccionar Salir y pre-
sione ENTER para confirmar.
Alternativamente...
Presione repetidamente STOP para retroceder un nivel tras otro hasta que se
visualice el menú principal.
La información de patillas de salida no es relevante para la bomba 520DiN
IP66/NEMA 4X. Al seleccionar Clavijas Salid la bomba muestra una pantalla de
advertencia y vuelve a presentar el menú principal. DiN
