Manual del usuario Watson-Marlow 520Di y 520DiN 100
Pele la cantidad de recubrimiento que sea necesaria y quite 5 mm de ais-
lamiento de los conductores. No se necesitan revestimiento de estaño ni guar-
nición metálica. Nota: Si se está usando un cable muy rígido o de gran
diámetro, puede ser conveniente pelar el recubrimiento exterior antes de pasar
los conductores del cable a través del casquillo. No obstante, para conseguir la
correcta estanqueidad, debe haber cable con el recubrimiento en perfecto esta-
do dentro del casquillo cuando este se aprieta.
Retuerza una longitud adecuada de blindaje del cable. Afloje uno de los tornil-
los de fijación de la tarjeta de circuito impreso (PCB) y enrolle el extremo del
blindaje a su alrededor. Vuelva a apretar el tornillo. Como alternativa, fije el
blindaje del cable al conector de horquilla adjunto (si existe).
Empuje el conductor pelado a través del orificio cuadrado del conector. Cuando
haya entrado del todo el conductor, apriete el tornillo de fijación para retenerlo
en su lugar.
Cuando todos los conductores estén conectados, use una llave de 21 mm para
apretar la tapa del casquillo con un par de 2,5 Nm para asegurar la estanquei-
dad. Como alternativa, apriete el casquillo al máximo que se pueda apretar a
mano y use una llave para apretarlo media vuelta más.
Nota: No sujete juntos los cables de control y de alimentación de la red.

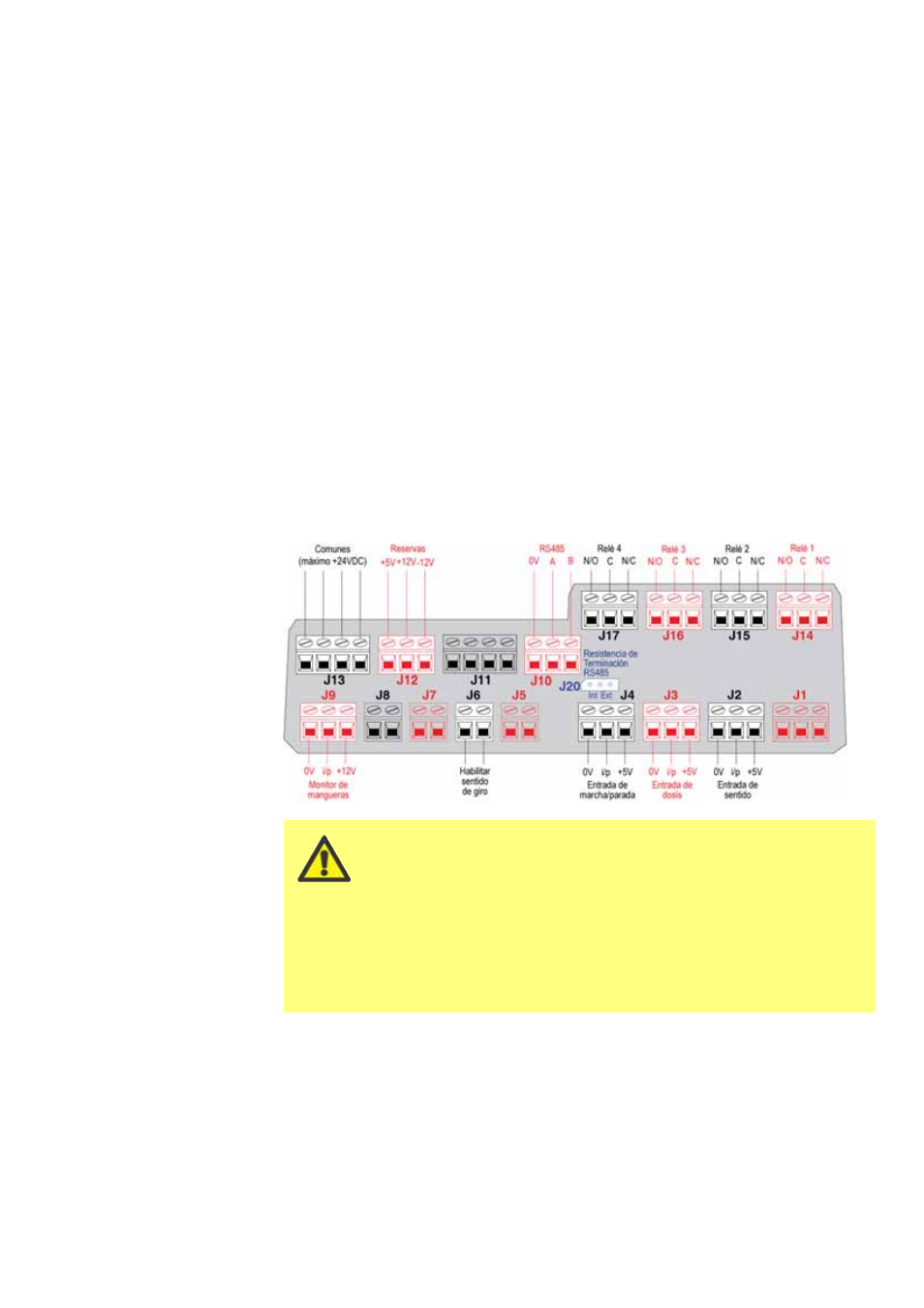

Conectores de la tarjeta de circuito impreso del módulo estanco
520N:
No aplique nunca alimentación eléctrica de la red a
los terminales del módulo 520N. Aplique las señales
correctas a los terminales que se muestran a contin-
uación. Limite las señales a los valores máximos
especificados. No aplique voltaje a otros terminales. Podrían
producirse daños permanentes no cubiertos por la garantía.
El voltaje nominal máximo de los contactos de los relés de
esta bomba es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir,
1 mA a 5 V CC mínimo.
