27.3 505L: Uso de dos mangueras
independientes
Se puede usar esta opción para permitir que el 505L funcione como un cabezal de
bomba de canales gemelos.

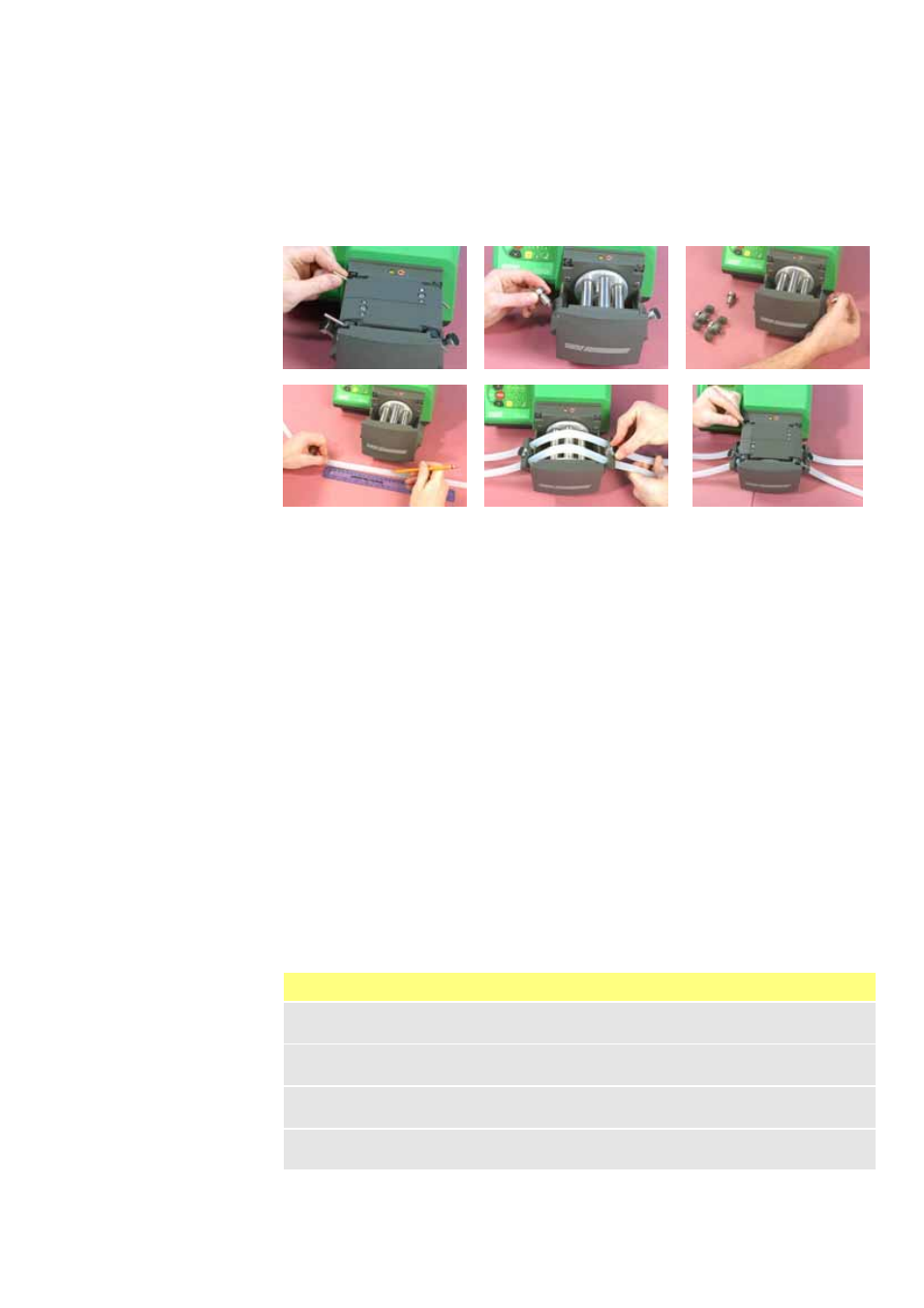

Levante las dos palancas que se encuentran a ambos lados del cabezal de
bomba y desmonte la pista.
Desmonte la clavija en forma de hongo de los dos lados de la bomba girándola
un cuarto de vuelta en sentido contrario a las agujas del reloj y retirándola.
Marque una longitud de 145 mm en dos trozos de manguera hasta un tamaño
de diámetro interior de 8 mm o marque una longitud de 150 mm en dos trozos
de manguera de 9,6 mm de diámetro interior.
Las abrazaderas de manguera están marcadas con el diámetro interior nominal
de la manguera a la que van destinadas. Fije las mangueras al lado de
aspiración del cabezal de bomba con una abrazadera del tamaño adecuado y
alinee una de las marcas de cada manguera con la cara interior de la
abrazadera. Fije la abrazadera introduciendo la bayoneta de fijación en el
hueco, previamente utilizado para el saliente en forma de seta, girándola en
sentido horario un cuarto de vuelta.
Estire ligeramente las mangueras y fíjelas con la segunda abrazadera de la
misma manera, con el segundo par de marcas alineadas con el interior de la
segunda abrazadera. Puede ser conveniente introducir las mangueras en los
arcos de la segunda abrazadera antes de apretar ésta.
Vuelva a colocar las pistas y asegúrelas apretando las dos palancas.
Nota: Después de instalar nuevos trozos de manguera de Marprene, haga fun-
cionar la bomba durante media hora aproximadamente y luego vuelva a tensar
las mangueras, asegurándose de que se recuperen las longitudes nominales
anteriores. Si se utilizan trozos de manguera mayores que los indicados, la
manguera se puede mover dentro del cabezal de bomba, lo que produciría
daños.
Abrazaderas de manguera 505L
Juego completo:
059.4001.000
Diámetro interior de
1,6 mm: MNA0340A
Diámetro interior de 3,2 mm: MNA0341A
Diámetro interior de
4,8 mm: MNA0342A
Diámetro interior de 6,4 mm: MNA0343A
Diámetro interior de 8 mm:
MNA0344A
Diámetro interior de 9,6 mm: MNA0345A
