Manual del usuario Watson-Marlow 520Di y 520DiN 120
27.2 505L: Uso de mangueras contínuas
Se pueden obtener mayores caudales instalando dos mangueras de entrada y uti-
lizando un conector en Y para obtener un flujo suave.

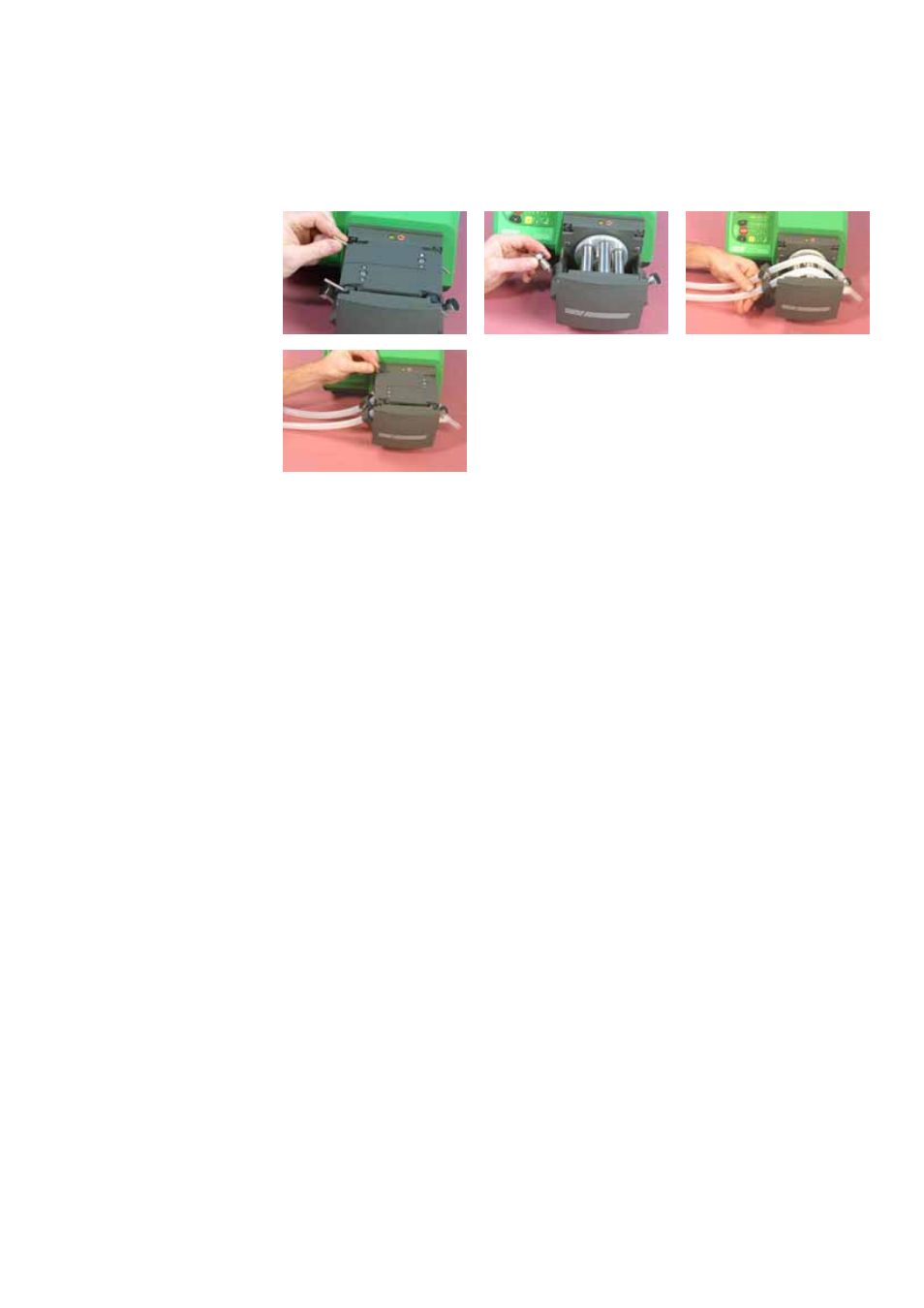

Levante las dos palancas que se encuentran a ambos lados del cabezal de
bomba y desmonte la pista.
Desmonte el saliente en forma de seta del lado de succión de la bomba girán-
dolo un cuarto de vuelta en sentido antihorario y retirándolo. No desmonte el
saliente del lado de descarga.
Fije dos trozos de manguera a las ramas superiores de un conector en Y.
Coloque este conjunto a través del rotor con el conector en Y sobre el saliente
final del lado de descarga.
Se pueden suministrar abrazaderas de manguera, marcadas con diámetro inte-
rior nominal de la manguera a la que van destinadas. Tense los dos trozos de
manguera y fíjelos firmemente con una abrazadera del tamaño adecuado en el
lado de aspiración del cabezal de bomba, utilizando el dispositivo de fijación del
tipo de bayoneta utilizado previamente para el saliente en forma de seta.
Puede ser conveniente introducir las mangueras en los arcos de la abrazadera
antes de apretar ésta.
Vuelva a colocar las pistas y asegúrelas apretando las dos palancas.
Ahora se puede fijar la manguera de transferencia a los conectores.
