36 Sensor™ PHC: Guía de Instalación y Operación
Inicio del Plasma
Esta señal es la salida de contacto del relevador del PHC a una entrada de la fuente de energía. El PHC
activa la señal cerrando el contacto para iniciar la fuente de energía.
¡ADVERTENCIA!
Un interface a sistemas de plasma más antiguos, tales como el MAX100 ó el MAX200 deben ser
realizados con un relevador suministrado por el cliente (véase Figura 19). Sistemas más
antiguos de plasma requieren niveles de corriente grandes a través de la entrada PLASMA
START (inicio del plasma) que son en exceso de la capacidad de la salida de arranque del
Sensor PHC.
Sostenga Ignición
Esta salida desde el PHC y entrada a la fuente de energía debe ser activada para demorar la ignición de
alta frecuencia de antorchas mecanizadas. Esta señal se emite normalmente para sincronizar la ignición
de antorchas múltiples. Esta señal puede también usarse para ahorrar tiempo llevando a cabo el preflujo
durante IHS. El uso de esta señal es opcional pero mejora el rendimiento en los sistemas de plasma que
pueden usarlo. Esta señal no se usa para antorchas de arranque por contacto instaladas en las unidades
de plasma Powermax
® .
Transferencia
Esta señal es una salida de la fuente de energía y una entrada al PHC. La potencia suministro la fuente
de energía activa esta salida para indicar que ha ocurrido la transferencia del arco.

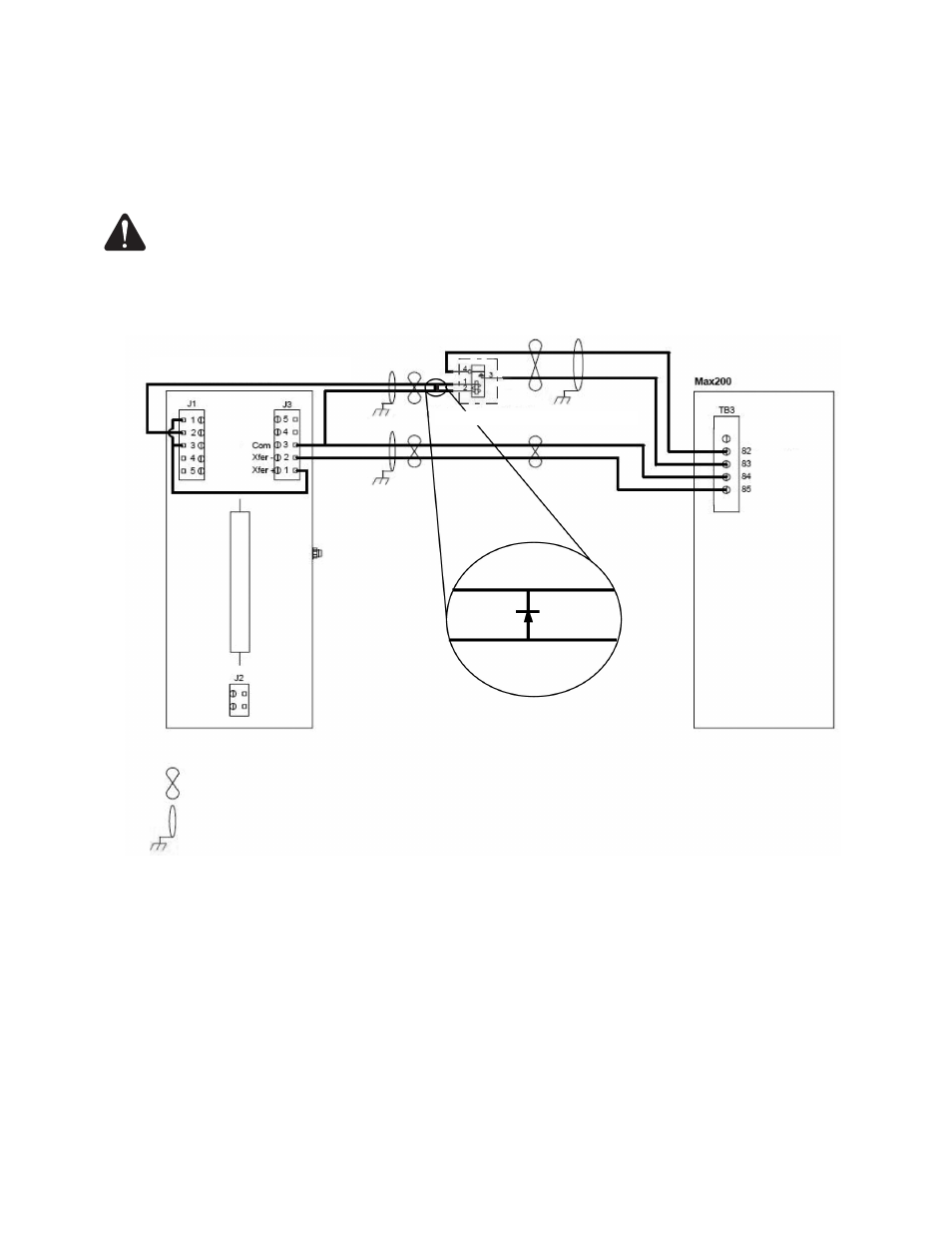

Figura 19: Para conectar a sistemas más antiguos de plasma (MAX100 ó MAX200)
Inicio del Plasma
Movimiento de Máquina
Relevador suministrado por el cliente
Relevador suministrado por el cliente: bobina de12 F VCD, 30ma tasación máxima de la bobina, 10 amperios de tasación de contacto.
Denota par retorcido
Denota Cable Protegido (Suministrado por el Cliente)
Tablilla de interface de Plasma
del Sensor PHC
Arranque+
Arranque-
+12 VDC
