Sensor™ PHC: Guía de Instalación y Operación
Conexiones
Todas las conexiones al Sensor™ PHC se hacen a través de 4 conectadores en la parte de abajo de la
unidad de control. Vea la Figura 1.
!ADVERTENCIA!
Para seguridad y operación apropiada esta unidad debe ser conectada a tierra estrella en la
mesa de control.
Conexiones de señales
del levantador
Fusible y seleccionador de
voltaje con interruptor
Motor de levantador
y potencia de freno
Potencia de entrada
115/230 VCA
I/O (entrada/salida)
del sistema plasma
Tierra
I/O (entrada/salida) del
controlador del computador

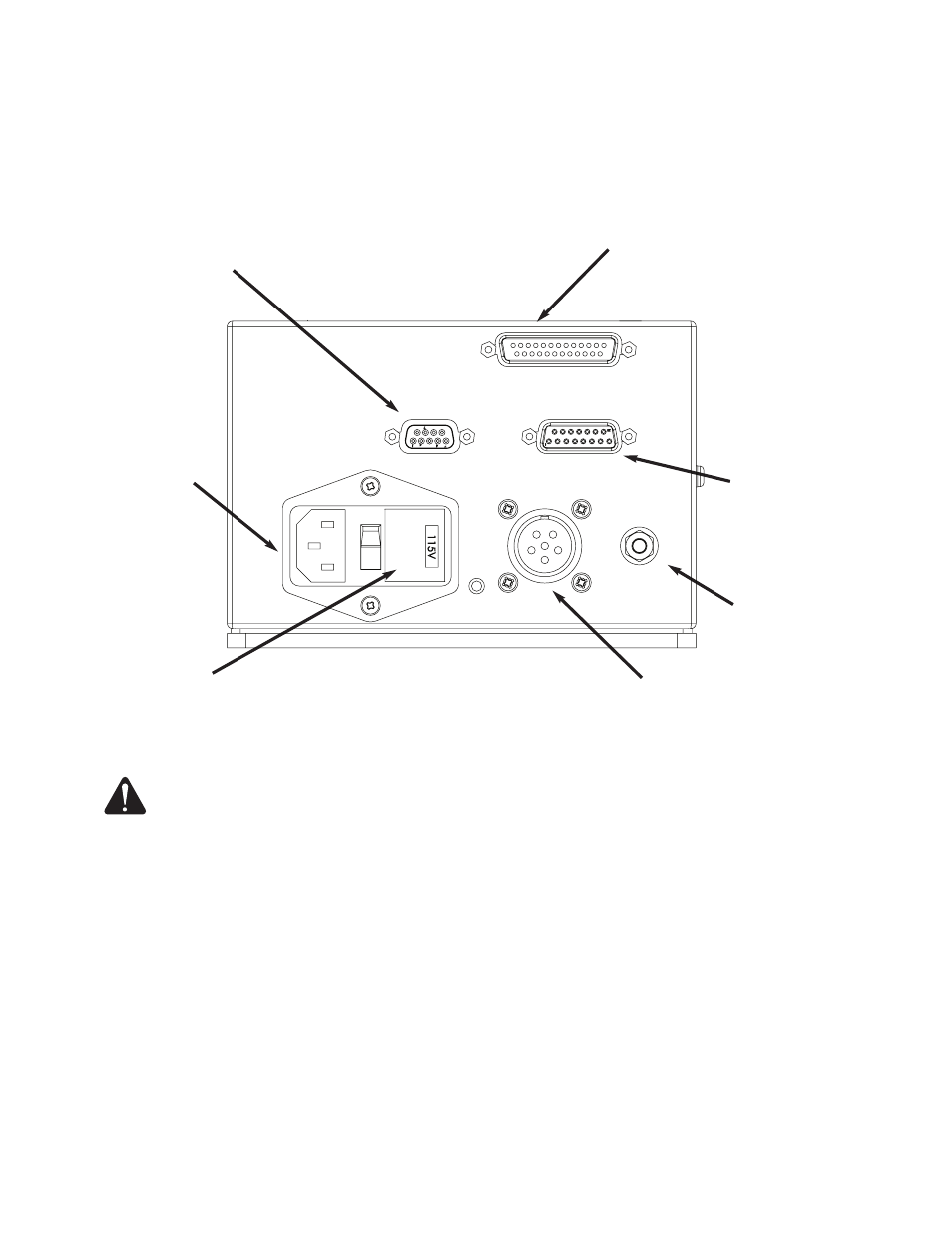

Figura 1: Conexiones
