Sensor™ PHC: Guía de Instalación y Operación

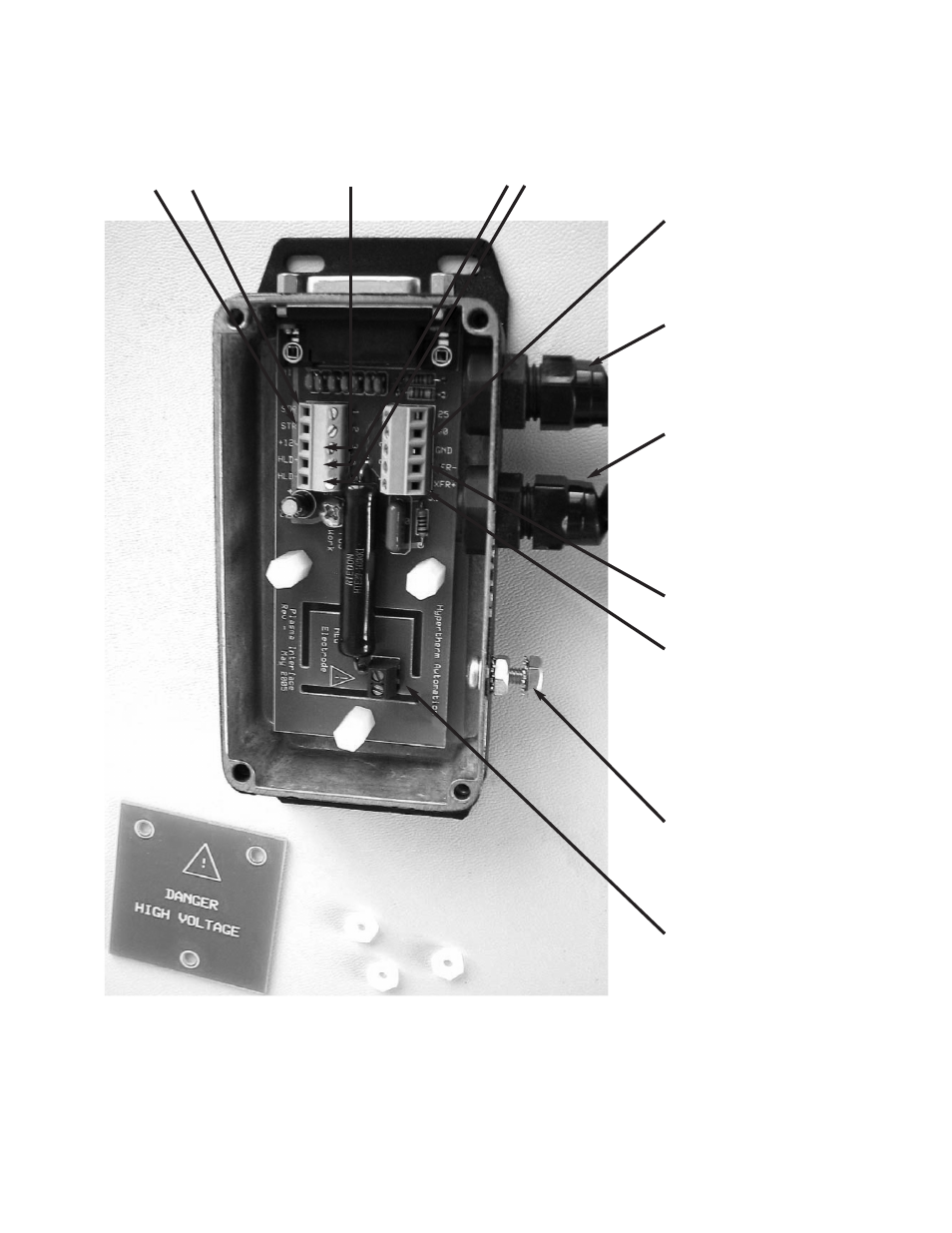

Figura 17: Interface de Plasma
Salida de arranque
(cierre de contacto)
Común para
alida de 12 V
Señales
entre aquí
Alto voltaje
entre aquí
-Entrada de
transferencia
+Entrada de
transferencia
Conexión para tierra
de estrella en la
mesa de trabajo
Conecte el voltaje
del electrodo
negativo aquí
Sostenga la salida +
Sostenga la salida -
Salida +12V
50mA máx
