Montaje del Conjunto de Interface de Plasma
Haga montaje el montaje de interface de plasma cerca de la fuente de poder para fácil conexión al voltaje del
arco y los alambres de señal entre las unidades. La unidad puede montarse en cualquier posición y puede
ser montada directamente a la parte de atrás o de adentro de la fuente de energía. Los huecos de montaje
han sido del tamaño para usarse sujetadores #6 o M3. Véase la Figura 8.
Nota:
Los terminales de tierra del interface de plasma deben conectarse a la tierra positiva
de la fuente de energía para proporcionar medida del retroalimentación para el voltaje del arco. La
retroalimentación es esencial para rendimiento óptimo de corte.

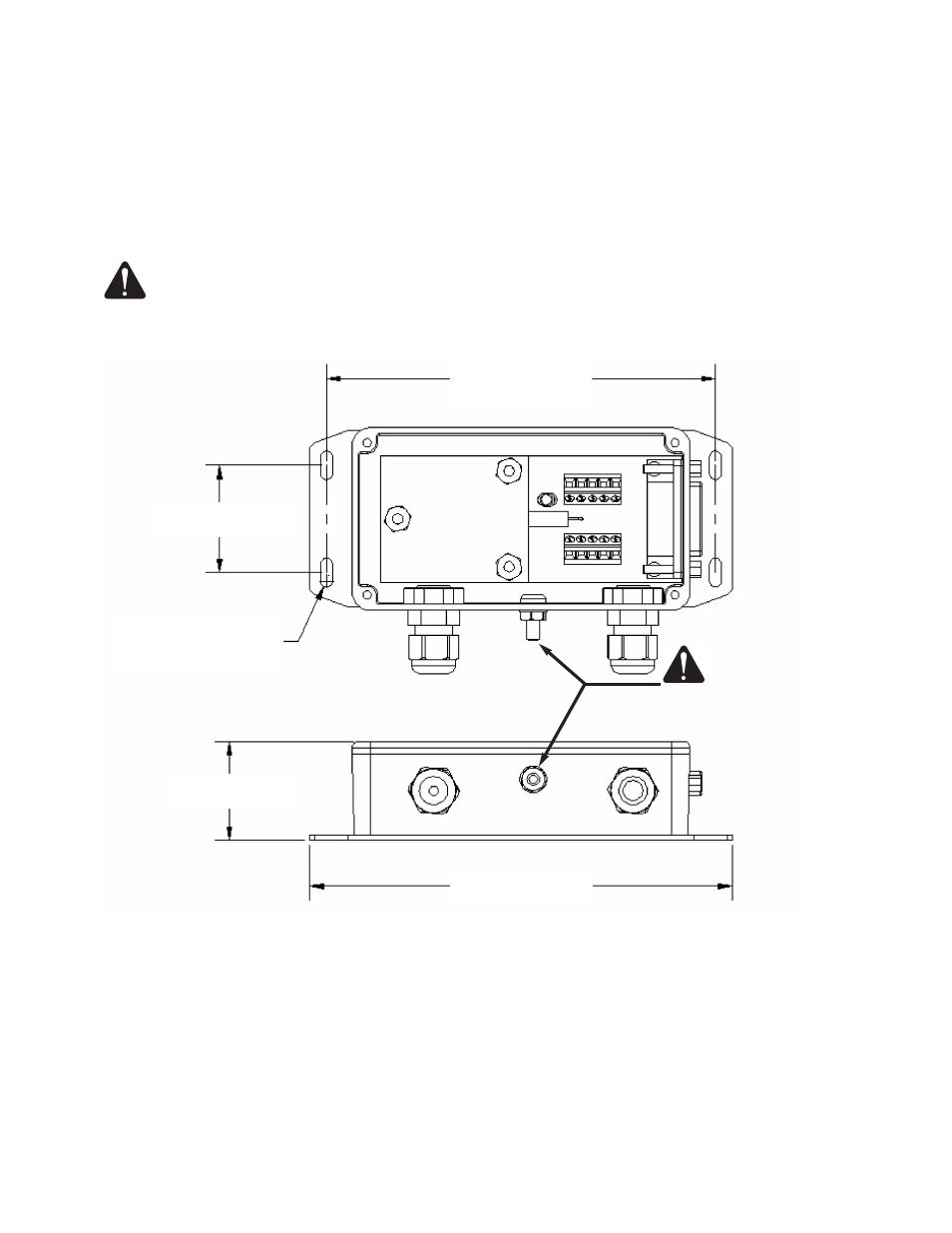

Figura 8: Montaje del Interface de Plasma
¡ADVERTENCIA!
Conecte la tierra de
estrella a la mesa de
trabajo.
128,9 mm
35,6 mm
32,8 mm
140,2 mm
RANURAS PARA
TORNILLOS #6 Ó M3
