Montaje del conjunto para levantar, Figura 9: montaje de levantador – Hypertherm PHC Manual del usuario
Página 21
Sección 2: Instalación y Fijación
23
Montaje del Conjunto para Levantar
Monte el conjunto para levantar sobre la mesa de corte para tomar ventaja máxima de su gama de alcance.
Típicamente la parte de abajo del levantador debería estar de 15 a 20 cm pulgadas sobre la mesa
de corte.
Nota:
El terminal de tierra del levantador debe estar conectado a la tierra de la mesa de cortar para
proporcionar una medida de retroalimentación para la percepción de toque de punta. Esta retroalimentación
es esencial para el rendimiento óptimo de corte. Véase Figura 9.

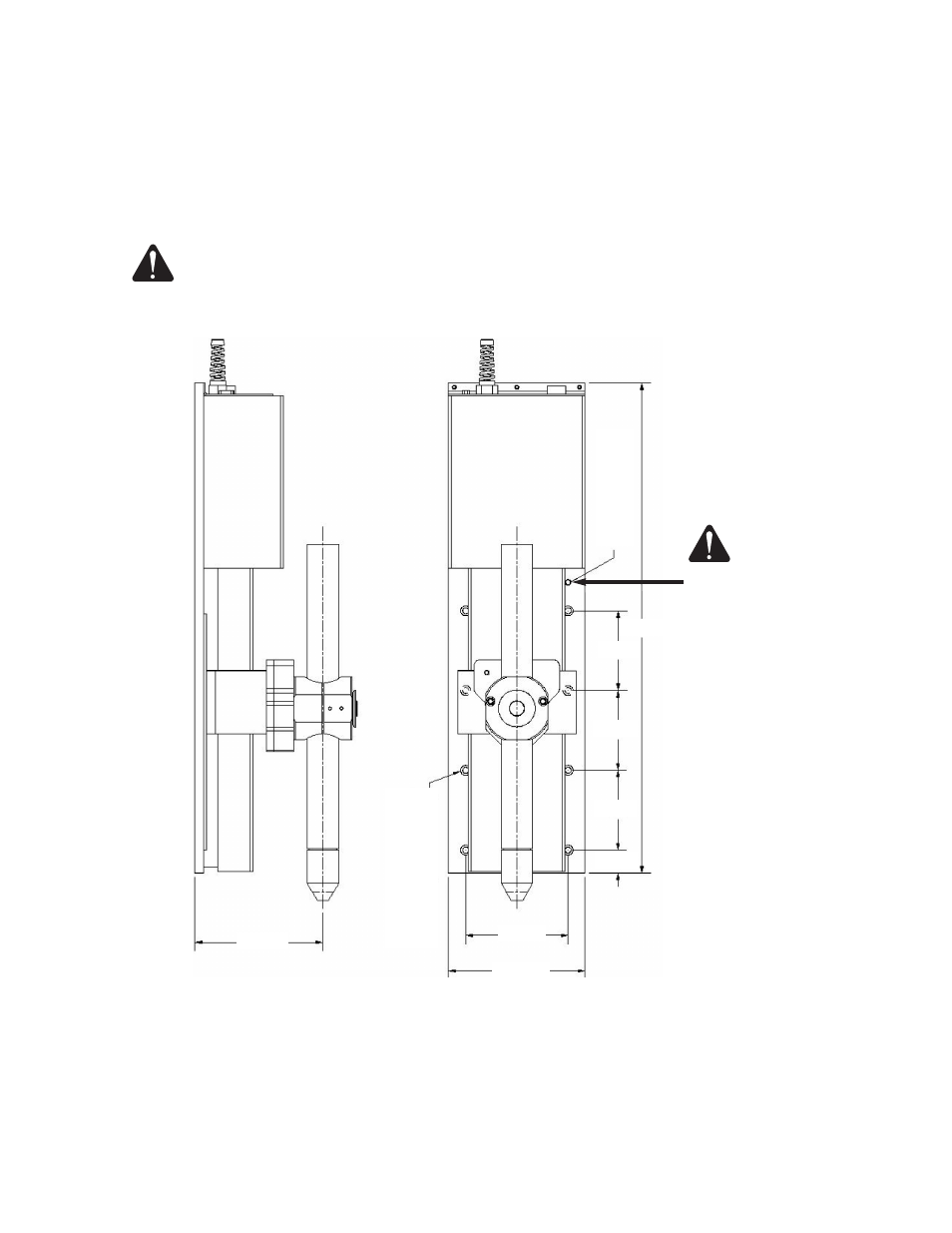

Figura 9: Montaje de Levantador
¡ADVERTENCIA!
Conecte la tierra de
estrella a la mesa de
trabajo.
AB
O
C
AR
D
A
D
O
P
A
RA
T
O
RNIL
LO
S
D
E
T
A
P
A
C
O
N
C
A
B
E
Z
A D
E
D
A
D
O
1/4 –
2
0
TA
C
H
ÓN (B
O
R
N
E
)
D
E
C
O
NT
A
C
T
O
546 mm
89 mm
89 mm
89 mm
25 mm
114 mm
152 mm
143 mm
