26 Sensor™ PHC: Guía de Instalación y Operación
Cables del Sistema
Instale los cables del sistema como se muestra en la Figura 12. Todos los cables debieran ser protegidos
apropiadamente con conexiones protegidas en ambos extremos del cable. Si es posible, pase los cables
PHC lejos de los cables de alta potencia del plasma. Si ambos, los cables de alta potencia de plasma, y los
cables PHC deben compartir el mismo sendero de cables, se recomienda que los separe lo máximo posible
dentro del conducto de los cables. Para operación confiable, toda conexión a tierra debe hacerse a tierras
de máquina lo más directamente posible.
Nota: Si usted está usando un Powermax con un divisor de voltaje integral, use el cable de interface
Powermax 123896.

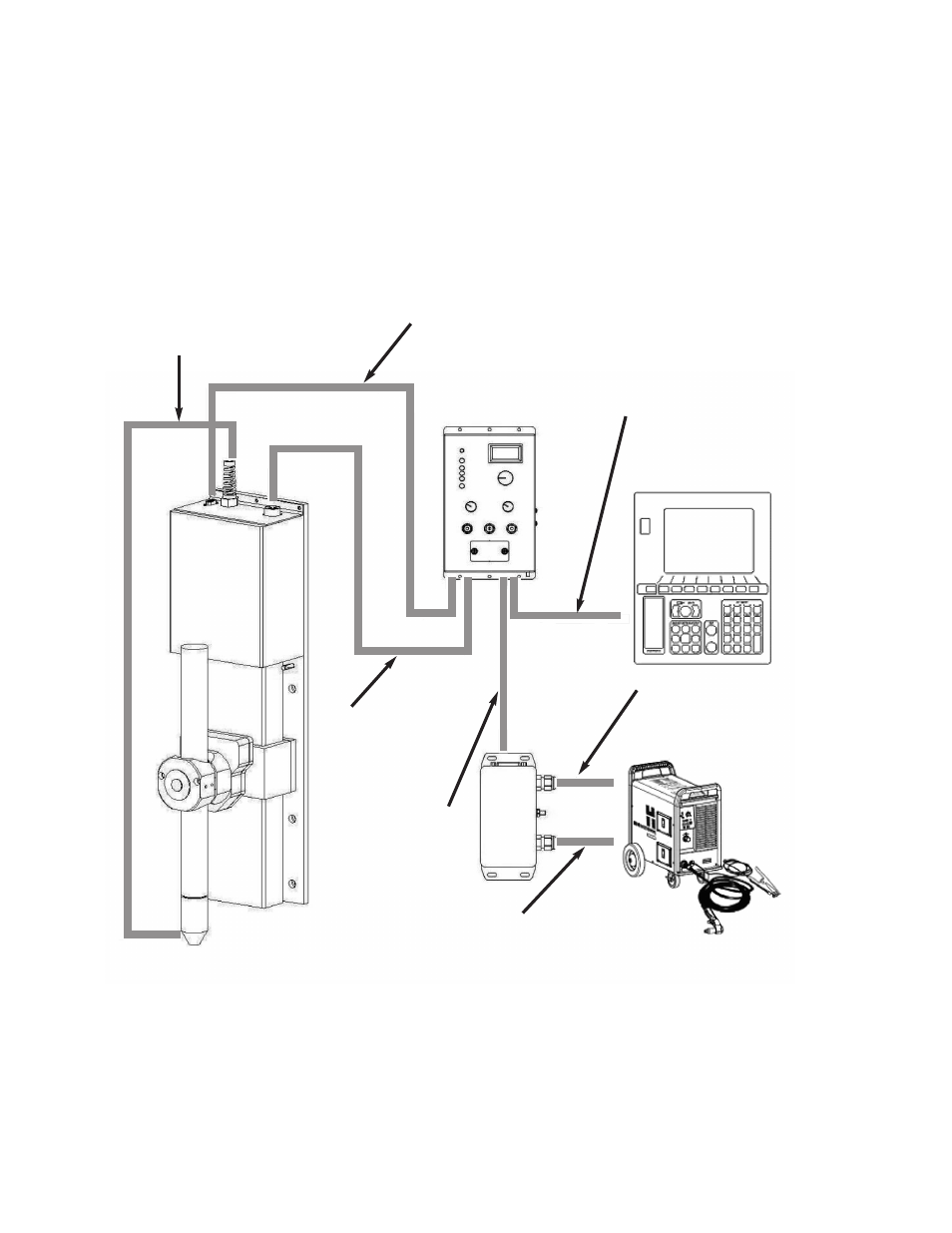

Figura 12: Cables del Sistema
Cable de alto voltaje para la
percepción de toque de punta
Cable de señal al levantador
Número de pieza = 123897
Cableado de alto
voltaje, suministrado
por el usuario
Cable de potencia
para el levantador
Número de pieza
= 123898
Cableado de señal del plasma,
suministrado por el usuario
Véase Figura 16
Cable de interface
de plasma
Número de pieza
= 228249
Cable de interface CNC Número
de pieza = 123895
Véase Figura 15
