S ection 9: }E nrutamiento de s eñal
Esta sección ilustra el enrutamiento general de energía y señal en los tableros digitales serie 4000.
Consulte los planos específicos del proyecto para ver más información.
La señal comienza en el PLR. Las flechas en los ejemplos siguientes representan la ruta de señal.
Nota: El enrutamiento de señal en pantallas altas impares tiene un enrutamiento de señal levemente
diferente al enrutamiento en pantallas altas pares. Consulte Figura 34 y Figura 35.

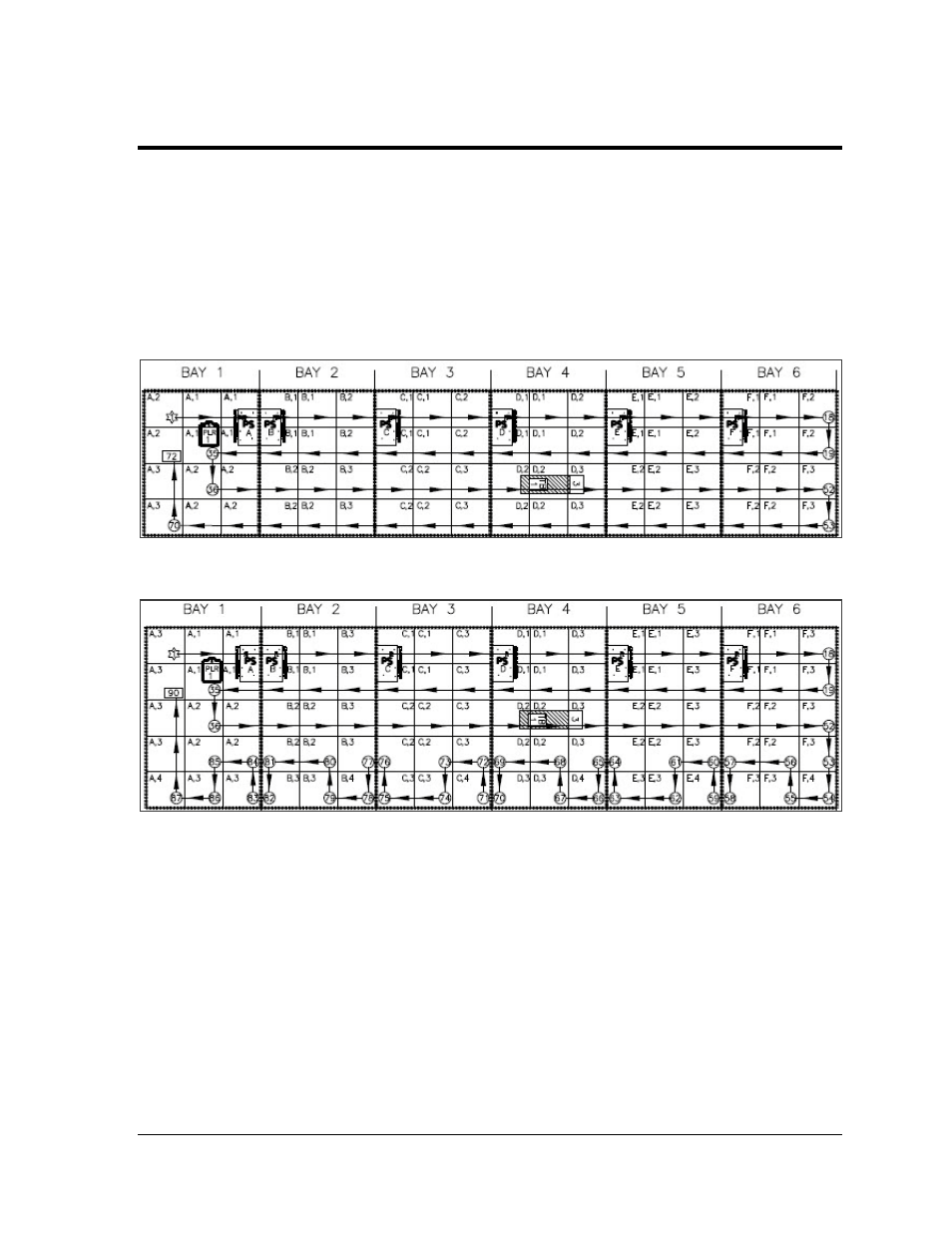

Figura 34: Enrutamiento de señal en pantallas altas pares
Figura 35: Enrutamiento de señal en pantallas altas impares
