R eemplazo de componentes de la pantalla 17
S ection 4: R eemplazo de componentes de la
pantalla
Esta sección contiene información acerca de la extracción y reemplazo de los componentes de la
pantalla.
4.1 C élula fotoeléctrica
Herramientas necesarias: Llave, navaja de uso múltiple,
precintos para cables
Un cable de 25' se conecta a la célula fotoeléctrica de
reemplazo.
1. Desenchufe el cable de la célula fotoeléctrica vieja
de la unidad remota.
2. Corte todos los precintos para cables que
sostienen el cable de la célula fotoeléctrica en su
lugar por la parte posterior de la pantalla.
3. Use una llave para extraer las dos tuercas y pernos de sujeción que mantienen la
célula fotoeléctrica vieja en la ménsula de montaje.
Consulte Figura 19.
4. Use las dos tuercas y pernos de sujeción para
colocar la nueva célula fotoeléctrica en lugar de la
célula fotoeléctrica vieja. Consulte Figura 20 y
Figura 21 para ver una referencia del método de
montaje. Asegúrese de que la flecha en la parte
superior de la célula fotoeléctrica señale en la
misma dirección que el frente de la pantalla.
Nota: La célula fotoeléctrica debe instalarse con el
lado derecho hacia arriba en la ménsula de
montaje. Si se instala hacia abajo o hacia el costado,
las lecturas de a luz ambiental serán incorrectas, y
el brillo de la pantalla será incorrecto.

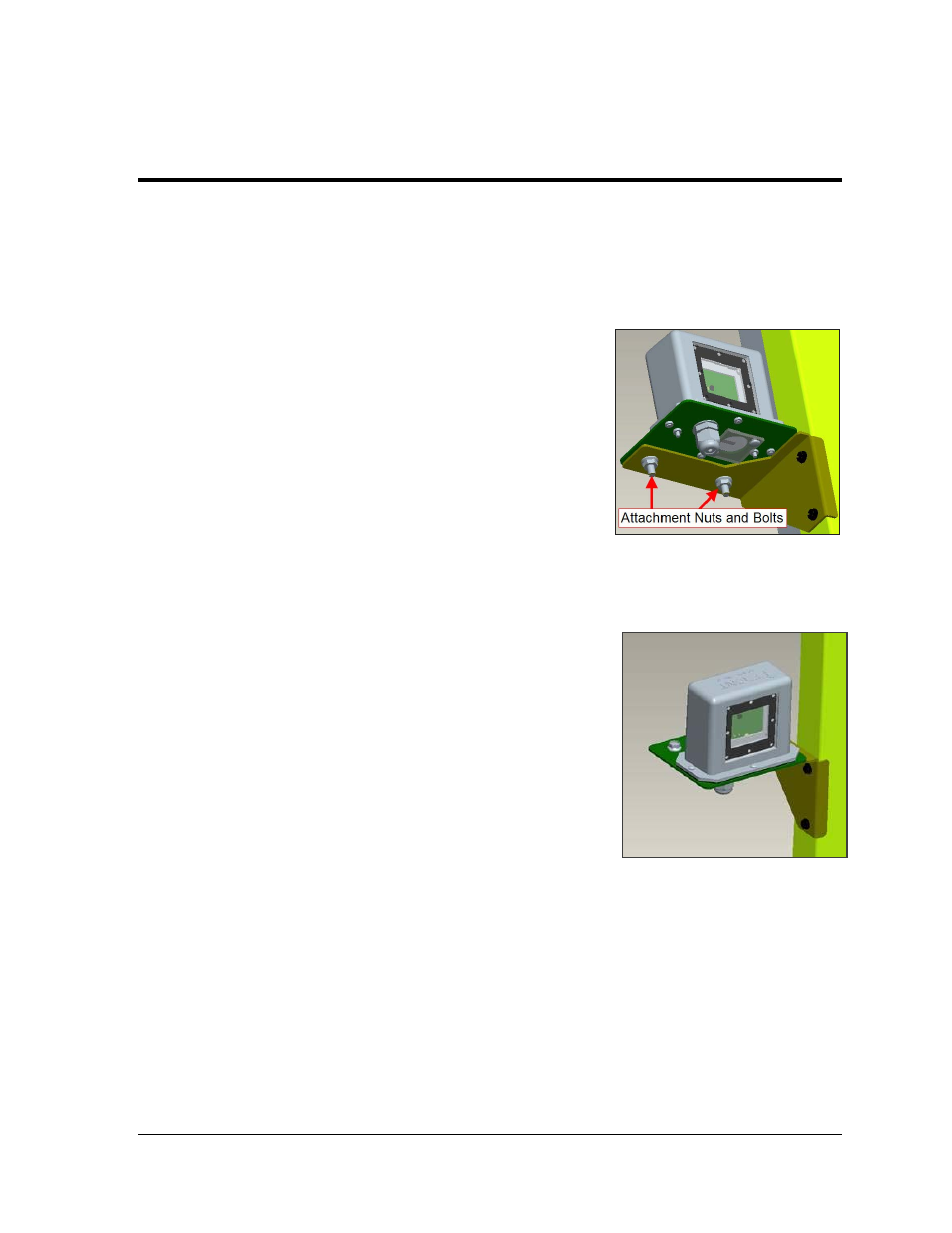

Figura 19: Tuercas y pernos de sujeción
Figura 20: Montaje en el lado
izquierdo
