18 R eemplazo de los componentes de la pantalla

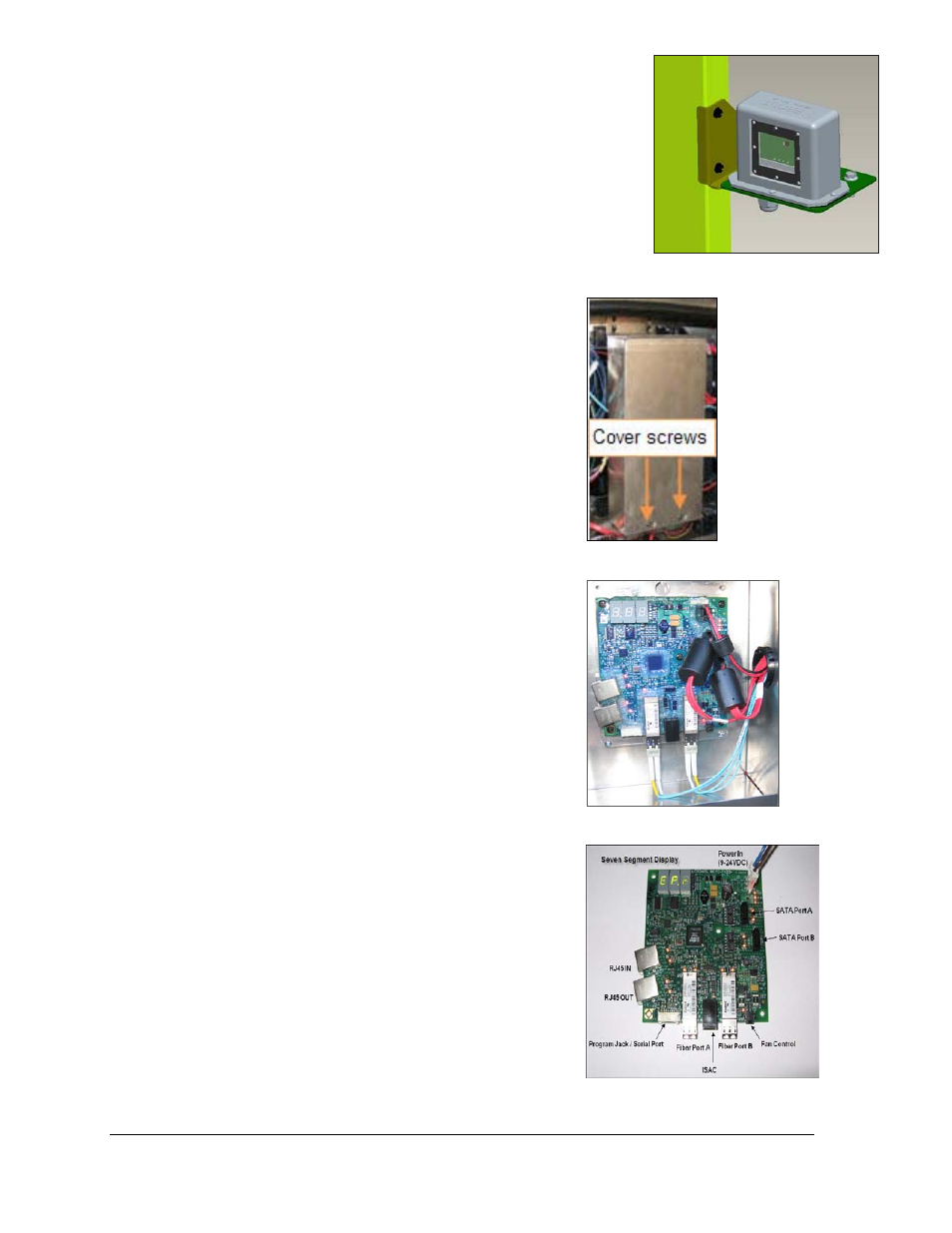

Figura 22: Unidad PLR
Figura 23: PLR
Figura 24: Componentes del PLR
5. Coloque el cable de 25' desde el conjunto de la célula
fotoeléctrica a la conexión en la unidad remota. De ser
necesario, coloque el cable de extensión (ubicado en la caja
de piezas de repuesto).
6. lUsando precintos para cables, sujete el cable de la célula
fotoeléctrica a los puntos de anclaje de los precintos para
cables en la parte posterior de la pantalla.
P rueba
1. Pruebe la célula fotoeléctrica cubriendo todas las
ventanas de sensores (adelante, atrás y abajo) con
una tela pesada para oscurecer la pantalla. Puede
tomar un minuto o dos para que la pantalla se
oscurezca,
4.2 E nrutador P roL ink (P L R )
Herramientas necesarias: Destornillador Phillips
Consulte Figura 24 para ver un ejemplo del PLR.
1. Acceda a la parte interior de la pantalla.
Consulte la Sección 3.3.
2. Con un destornillador Phillips, afloje los dos
tornillos en la cubierta de la unidad PLR.
3. Deslice la cubierta hacia la derecha para extraer
la cubierta de la unidad PLR.
4. Desconecte todos los cables de energía y señal
conectados al PLR. Consulte Figura 25.
5. Use un destornillador Phillips para retirar el
PLR viejo de la unidad PLR.
6. Coloque un PLR nuevo.
7. Conecte el cable al nuevo PLR. Verifique que los
cables se asienten correctamente.
8. Vuelva a colocar la cubierta de la unidad PLR.
Figura 21: Montaje en el lado derecho
