E xtracción de módulos de la pantalla 7

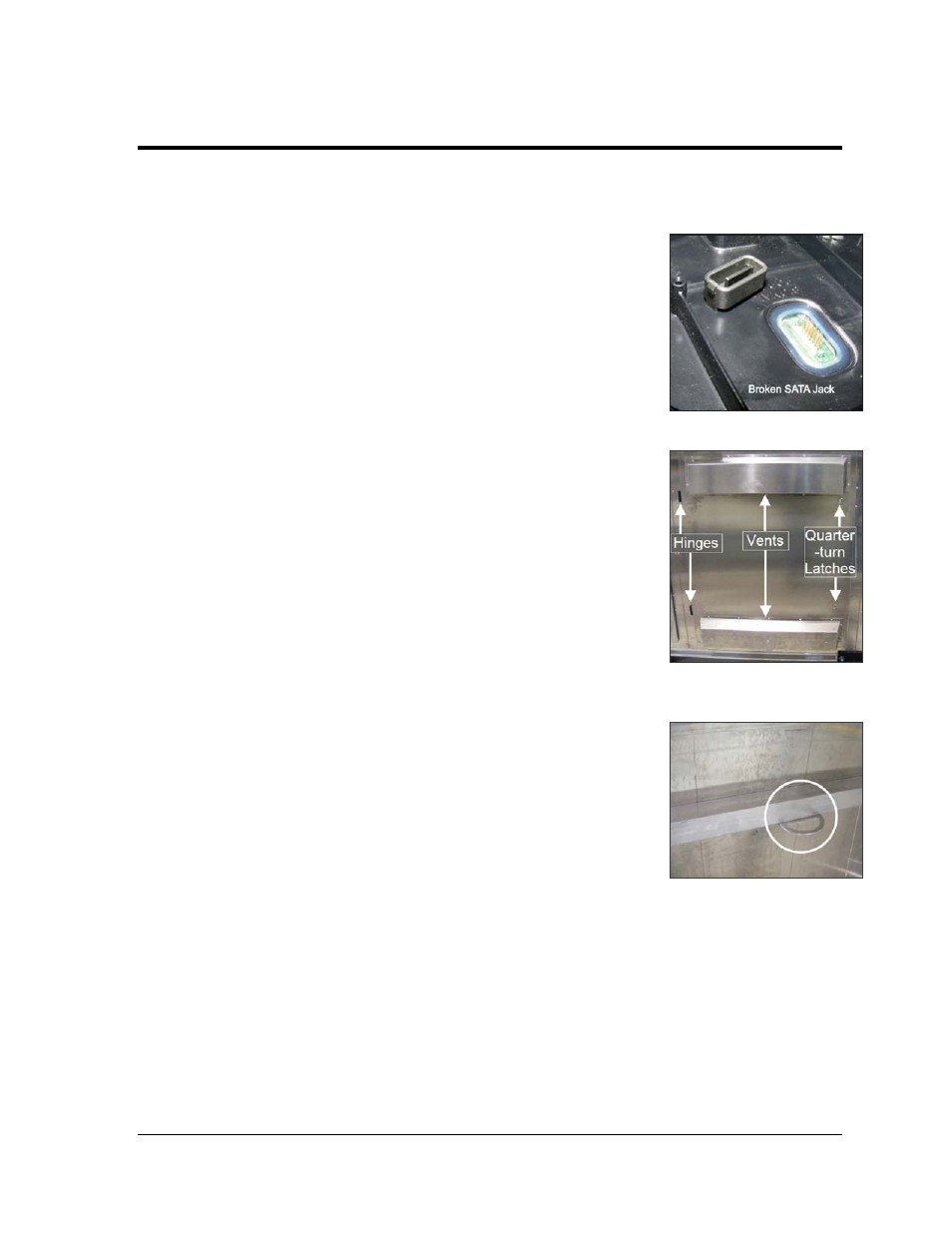

Figura 3: Conector SATA roto
Figura 4: Puerta de acceso
trasero
Figura 5: Anillo de la correa de
seguridad de la puerta
S ection 3: E xtracción de módulos de la pantalla
3.1 Nota importante s obre los cables de s eñal y energía
Los cables de señal y energía conectados a los módulos no están
destinados a ser usados como correa para sostener los módulos
ensu lugar cuando se separan del frente de la pantalla.
Cuando realiza tareas de mantenimiento en el frente de la
pantalla, Daktronics recomienda retirar los módulos por
completo del frente de la pantalla para evitar posibles daños.
Si no es posible extraer un módulo, use las correas de seguridad
—provistas en la caja de piezas de repuesto o el kit de
instalación— para colgar los módulos del frente de la pantalla.
Consulte Figura 3 para ver un ejemplo de daño a un módulo
ocasionado por el uso de un cable SATA como correa.
3.2 C orrecto as iento de los cables S ATA y de
energía.
C ables S ATA
Para instalar un cable SATA y asegurarse de que esté
correctamente asentado:
1. Alinee el conector de cable SATA sobre el conector
SATA en el módulo.
2. Inserte un extremo del conector del cable SATA en el
conector SATA en el módulo aplicando una leve
presión.
3. Gire el otro extremo del conector del cable SATA en el
conector SATA en el módulo y presione firmemente
hasta que el conector del cable se trabe en su lugar y la
junta no sea visible.
C ables de energía
Para instalar un cable del conector de energía y asegurarse de que esté correctamente
asentado:
1. Alinee el conector de cable de energía sobre el conector de energía en el módulo.
2. Inserte un extremo del conector de cable de energía en el conector de energía en el
módulo.
Nota: No presione los ganchos en el extremo del conector de cables al conectarlo.
