22 R eemplazo de los componentes de la pantalla

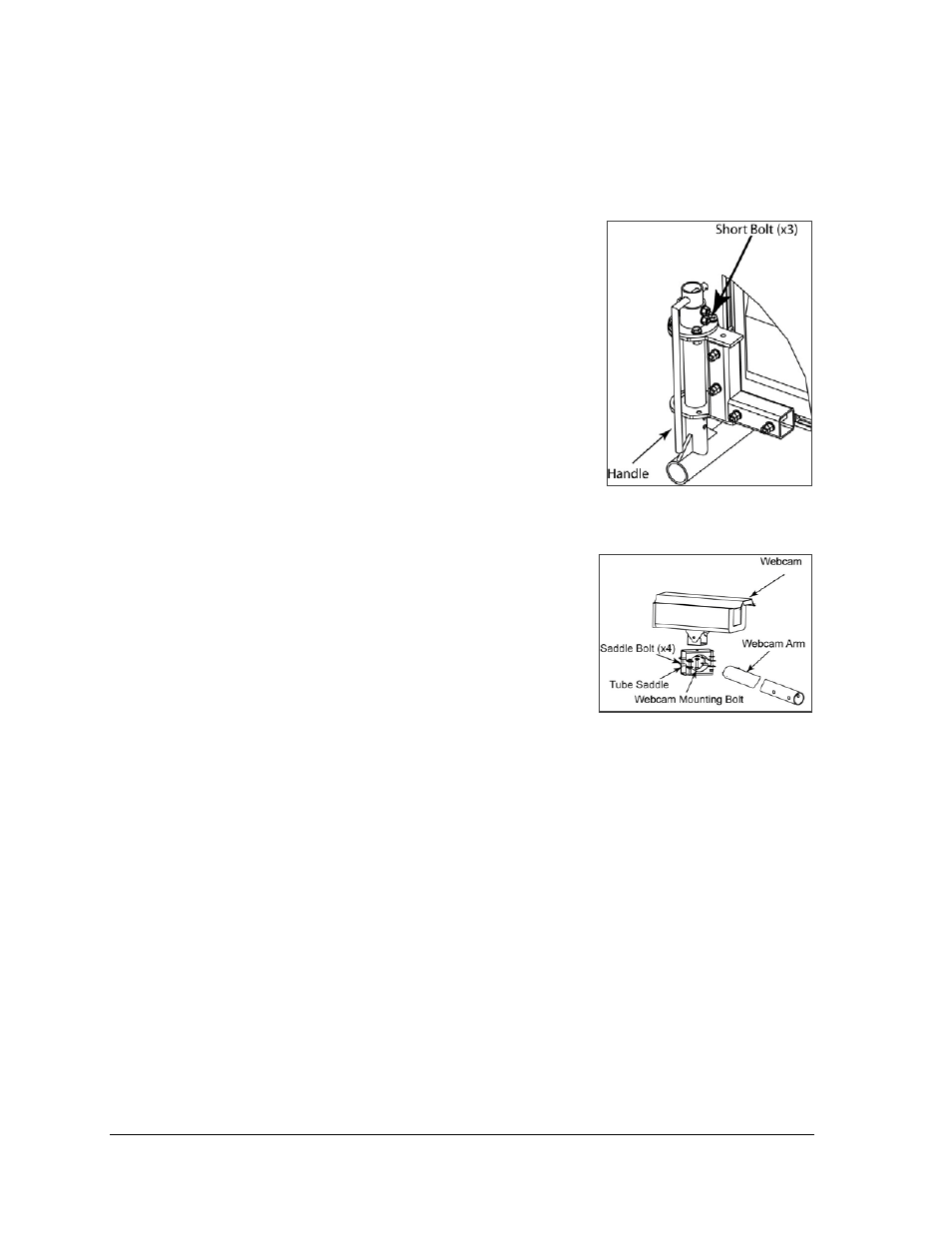

Figura 29: Pivote del brazo de
la cámara web
E xtracción y colocación de la cámara web
1. Afloje los cuatro pernos de montura. Levante la cámara
web y el tubo de montura del brazo. Consulte
Figura 31.
2. Tire de los cables por el brazo de la cámara web.
3. Coloque los nuevos cables por el brazo de la cámara web.
Nota: Asegúrese de que haya suficiente cable sobrante
para permitir el giro de la cámara web, de ser necesario.
4. Use los cuatro pernos de montura para montar la nueva
cámara web y el tubo de montra en el brazo.
5. Coloque nuevamente el brazo de la cámara web en su posición original cuando termine
las tareas de servicio Figura 30 : Brazo de la cámara web de la cámara web.
6. Vuelva a colocar y ajuste los tres pernos cortos en el
conjunto del codo.
7. Trabaje con el NOC para verificar que la cámara web
funcione y esté correctamente enfocada.
Figura 31: Cámara web
