8 E xtracción de módulos de la pantalla
3. Gire el otro extremo del conector del cable de energía en el conector de energía en el
módulo y presione firmemente hasta que el conector del cable se trabe en su lugar y
la junta quede comprimida.
3.3 P uertas de acces o tras ero
Herramientas necesarias: Destornillador plano
Los tableros digitales serie 4000 poseen puertas con bisagras sujetas con dos trabas de un
cuarto de vuelta. Si las puertas están obstruidas, pueden levantarse de las bisagras para un
acceso más simple. Consulte Figura 4.
Nota: Si retira una puerta y no encuentra un sitio seguro donde colocarla, use uan correa de
seguridad para impedir que la puerta se caiga. Sujete la correa de seguridad al anillo para
correa de seguridad de la puerta y el otro extremo auna parte segura de la pantalla. Consulte
Figura 5.
Para acceder a la parte posterior de la pantalla:
1. Con un destornillador plano, gire los seguros de cuarto de vuelta en el sentido
contrario a las manecillas del reloj.
2. Si la puerta está obstruida, saque la puerta de las bisagras.
a. Sujete la correa de seguridad al gancho de la correa de seguridad de la puerta
para prevenir daños.
b. Retire la puerta de la parte posterior de la pantalla tirando desde la parte inferior.
3.4
Con cuidado, coloque la puerta de acceso a un lado.Extracción y reinstalación de un módulo
desde la parte posterior de la pantalla
Herramientas necesarias: Llave hexagonal de 1 /
8
"

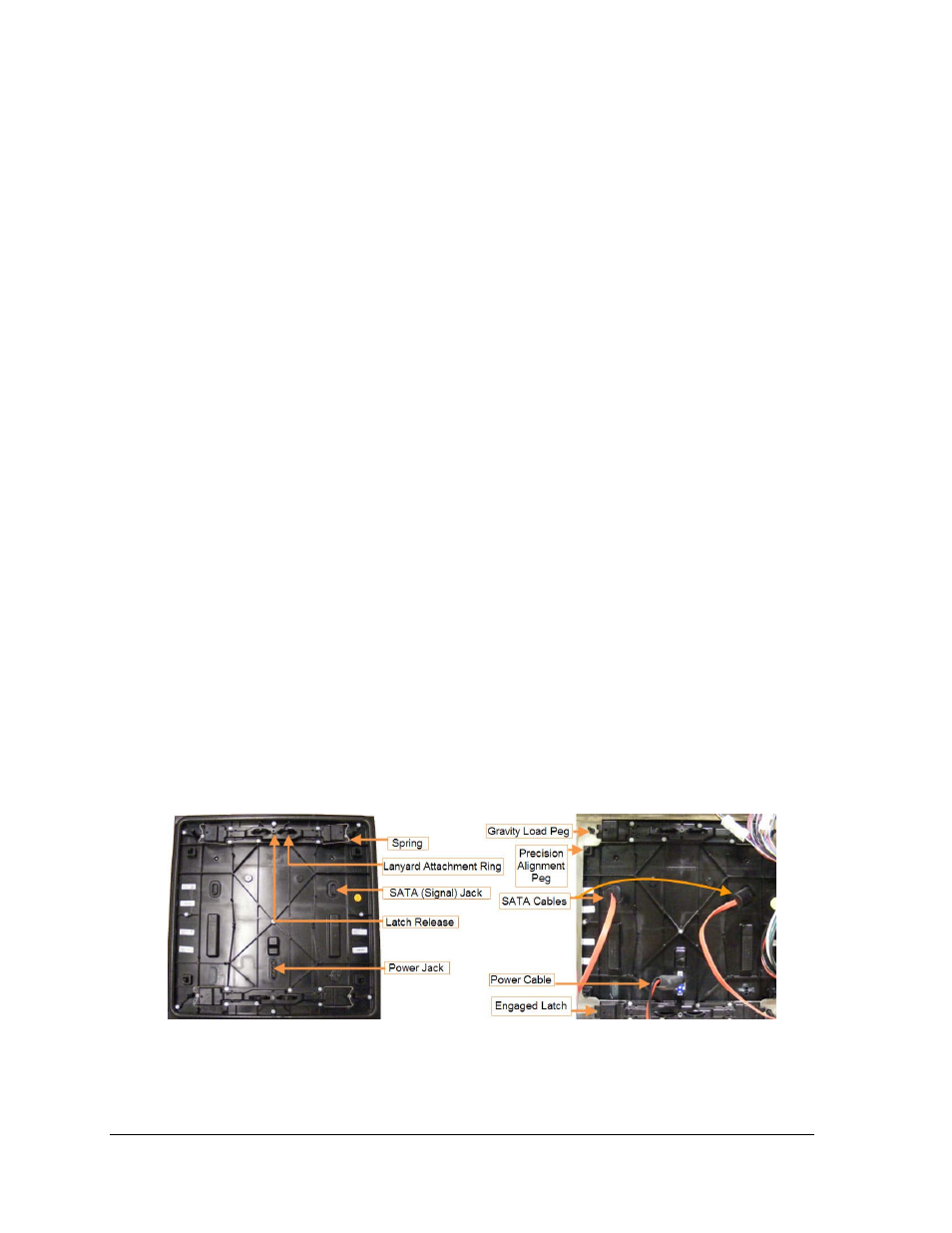

Figura 6: Módulo y módulo instalado
