10 E xtracción de módulos de la pantalla

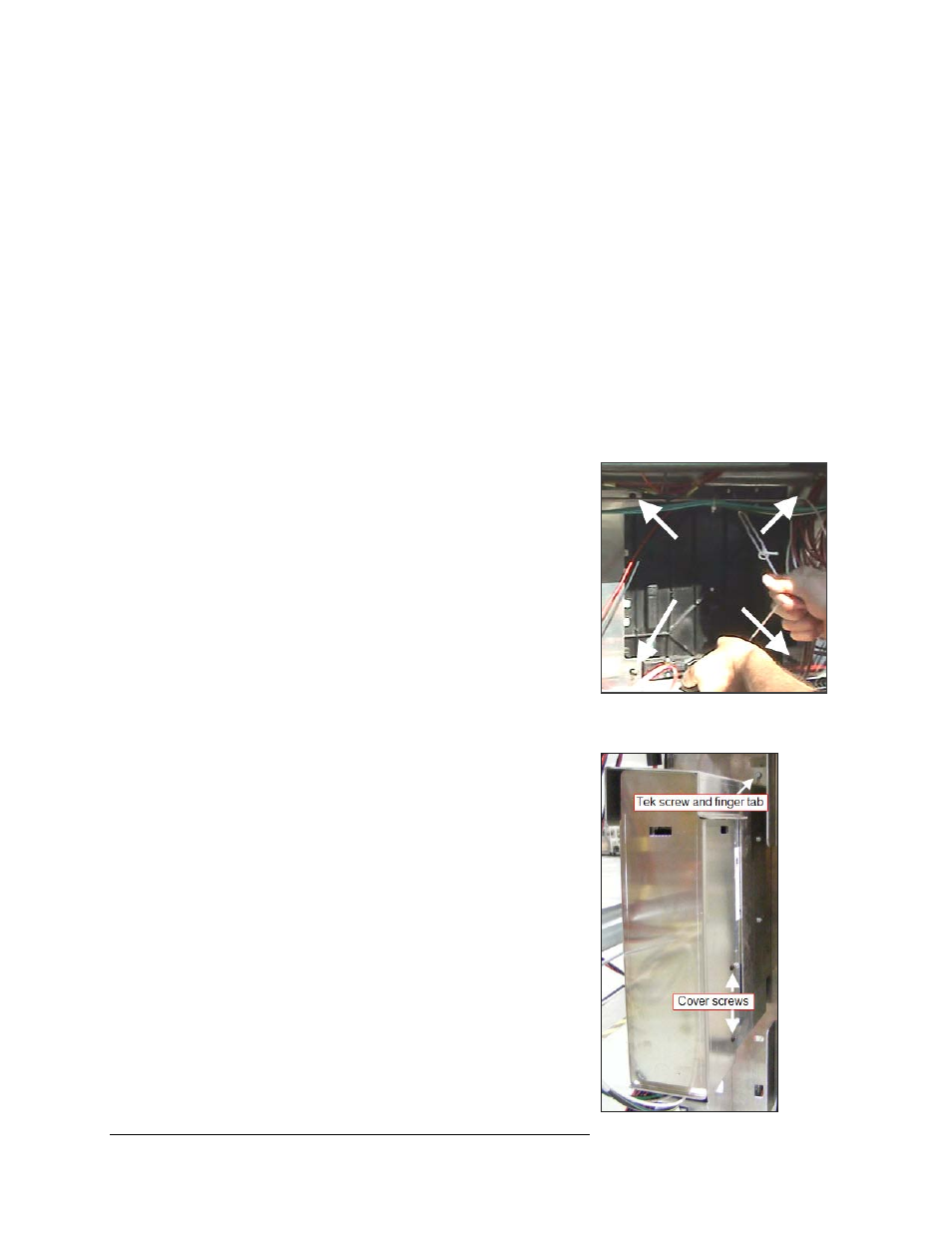

Figura 10: Bisagras de carga de
gravedad
Figura 11: Fuente de alimentación
4. Rote el módulo de tal forma que le permita guiarlo por la abertura del marco sin
enganchar las aletas protectoras o los LED en el gabinete. Consulte Figura 10 y la
Figura 11 para ver ejemplos de extracción correcta e incorrecta de los módulos.
5. Para volver a colocar un módulo, gire y guíe cuidadosamente el módulo por la
abertura.
Nota: Para asegurar una alineación apropiada, la palabra “arriba” está impresa en la
parte posterior del módulo, en la esquina superior izquierda y derecha. Asimismo, i
el módulo está invertido, las bisagras de alineación de precisión se sujetarán a la
lámina delantera.
6. eUna vez que el módulo ha pasado la abertura, alinee el módulo con la lámina
delantera para que las bisagras de carga de gravedad encajen en los orificios para las
bisagras de carga de gravedad. Consulte Figura 12. Asegúrese de que lacorrea y los
cables no queden atrapados entre el módulo y la pantalla.
7. Una vez que ha colocado el módulo, use los anillos
inferiores para la correa del módulo o la correa
para tirar firmemente del módulo y colocarlo
contra la lámina delantera. Esto se realiza para
asegurar que las lengüetas del módulo se separen
de la lámina delantera al acoplar las lengüetas.
Nota: Tenga cuidado al colocar las lengüetas
de los módulos. Es posible dañar las lengüetas
de los módulos si no se separan de la lámina
delantera.
8. Con una llave hexagonal de 1 /
8
", gire la traba de la
lengüeta inferior aproximadamente un cuarto de
vuelta en sentido contrario al de las agujas del
reloj para colocar la lengüeta inferior. Verifique
que las lengüetas no se apoyen sobre la lámina
delantera.
9. Repita el Paso 8 para sujetar la lengüeta superior.
10. Conecte los cables de señal y el cable de energía.
Verifique que los cables se asienten correctamente.
