Manual del propietario de la cinta de correr Cybex 750T
Instalación
y montaje
Página 2-6
Repita del paso 7A al 7C para el soporte derecho.
D.
Utilizando una llave de estrías de 1/2”, apriete parcialmente los cuatro tornillos de 5/16-18 x 2,25”, HXHD (Nº
E.
22) y las cuatro tuercas (Nº 24) que sujetan el conjunto de la consola a los soportes. Observe la Figura 4.
Utilizando una llave de cubo de 9/16”, apriete parcialmente los diez pernos, 3/8-16 x 0,625” (Nº 20)
F.
que sujetan los soportes al conjunto de la base (Nº 1). Observe la Figura 3.

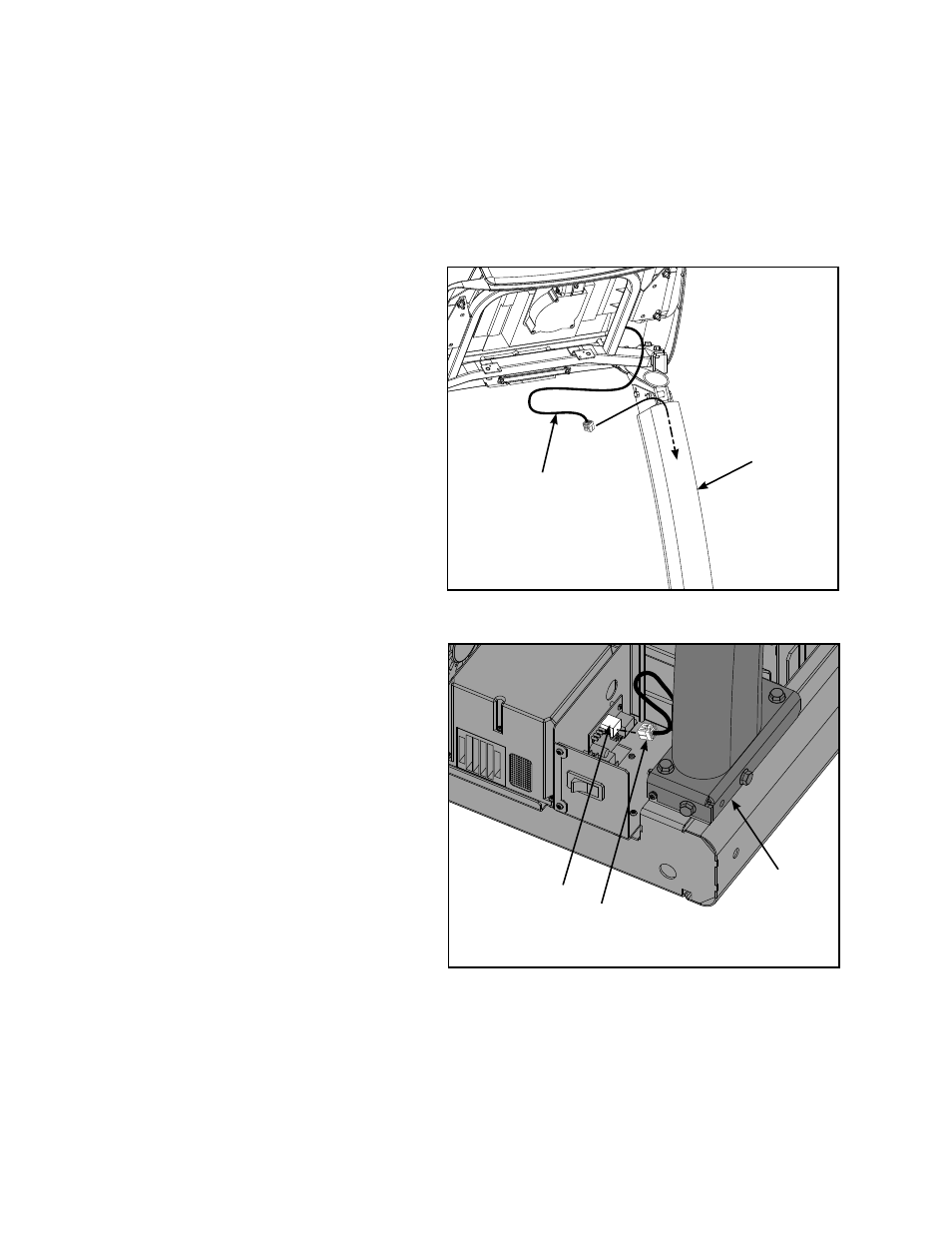

8. Instale el cable de la pantalla.
NOTA: Tenga cuidado de no pillar ni dañar el cable
de la pantalla cuando lo instale.
Localice el cable de la pantalla que sale de
A.
la parte trasera del conjunto de la consola.
Inserte el cable de la pantalla en la parte
B.
superior del soporte izquierdo (Nº 3) hasta
que salga por la base del soporte (Nº 3).
Observe las fi guras 5 y 6.
Enchufe el cable de la pantalla situado en
C.
la parte inferior del conjunto del soporte
(Nº 3) en el conector J3 del tablero del
concentrador. Observe la Figura 6.
NOTA: Si instala la opción A/V, consulte las
instrucciones de instalación del soporte A/V
de la cinta 750T (incluidas con el soporte
A/V).
Nº 3
Figura 5
Cable de la
pantalla
Figura 6
Cable
de la
pantalla
Nº 3
Conector J3
del tablero del
concentrador
