Manual del propietario de la cinta de correr Cybex 750T
Instalación
y montaje
Página 2-4
Piezas metálicas
Elemento Cantidad Número de pieza
Descripción
19
9
HS-16939
Tornillo, SEMS, 10-32 X 0,75”, PNHD PHIL, NEGRO
20
10
HS-16929
Perno, Whiz Lock (con reborde), 3/8-16 x 0,625”, HXHD
21
9
HS-15706
Tornillo, 8/16 x 0,50”, PNHD, STL, NEGRO
22
2
HS-41050
Perno, 5/16-18 x 2,25”, HXHD
23
2
HS-20361
Tornillo, SLFTP, 8/16 x 2,5”, PLASTITE, NEGRO ZN
24
4
HN-42063
Tuerca, 5/16-18, con pestaña, SS
25
2
HW-00189
Arandela plana 5/16”
Marque (
C.
) cada elemento del paquete que contiene las piezas metálicas cuando lo haya localizado.

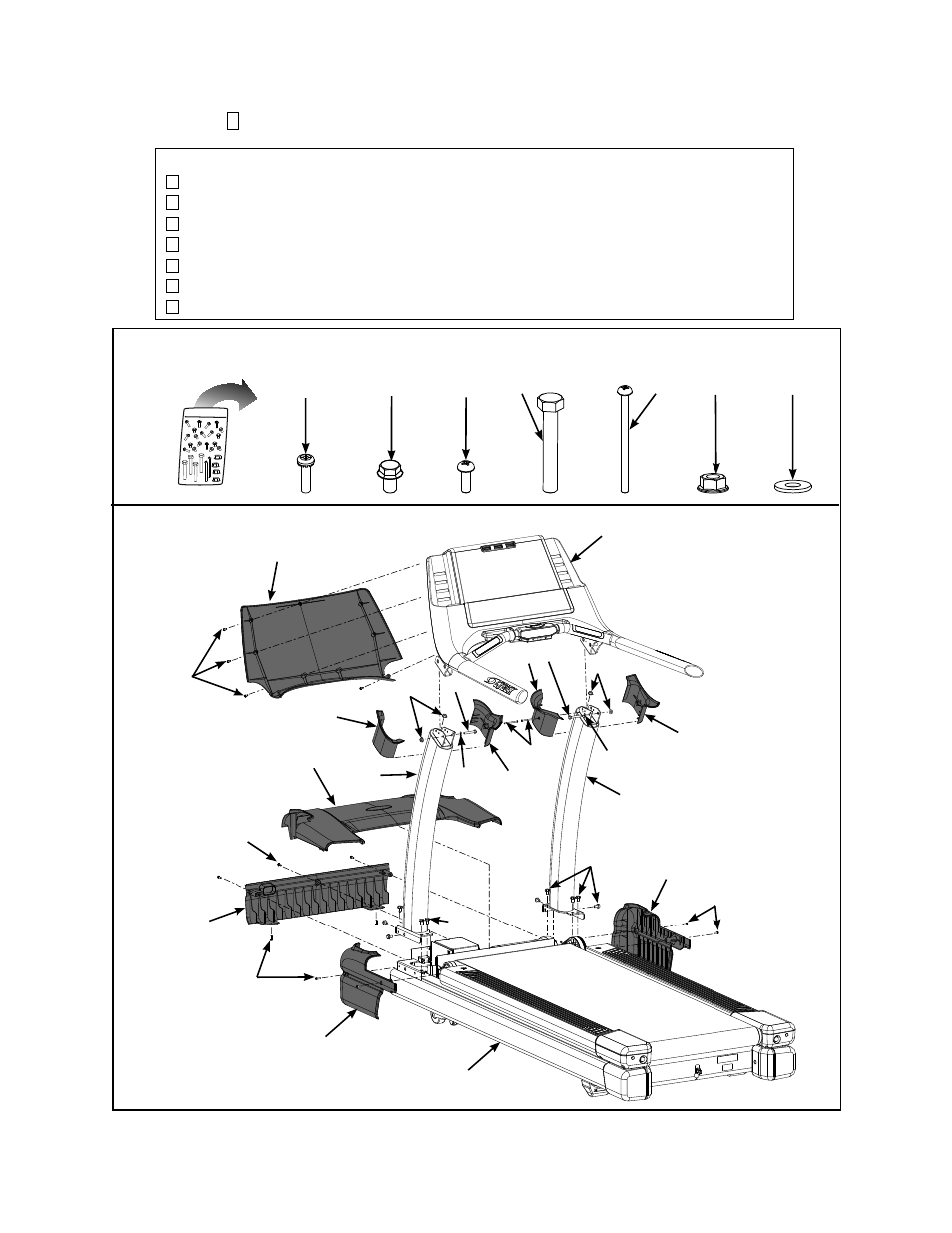

Observe la Figura 2.
Nº 1
Nº 19
Nº 19
Nº 19
Nº 20
Nº 20
Nº 6
Nº 12
Nº 10
Nº 9
Nº 22
Nº 19
Nº 20
Nº 22
Nº 23
Nº 2
Nº 5
Nº 22
Nº 23
Nº 11
Nº 7
Nº 8
Nº 4
Nº 3
Nº 13
Nº 21
Figura 2
Nº 21
Nº 24
Nº 24
Nº 24
Nº 25
Nº 25
Nº 25
