3. Amplificador D12
3.1. Sistemas basados en D12

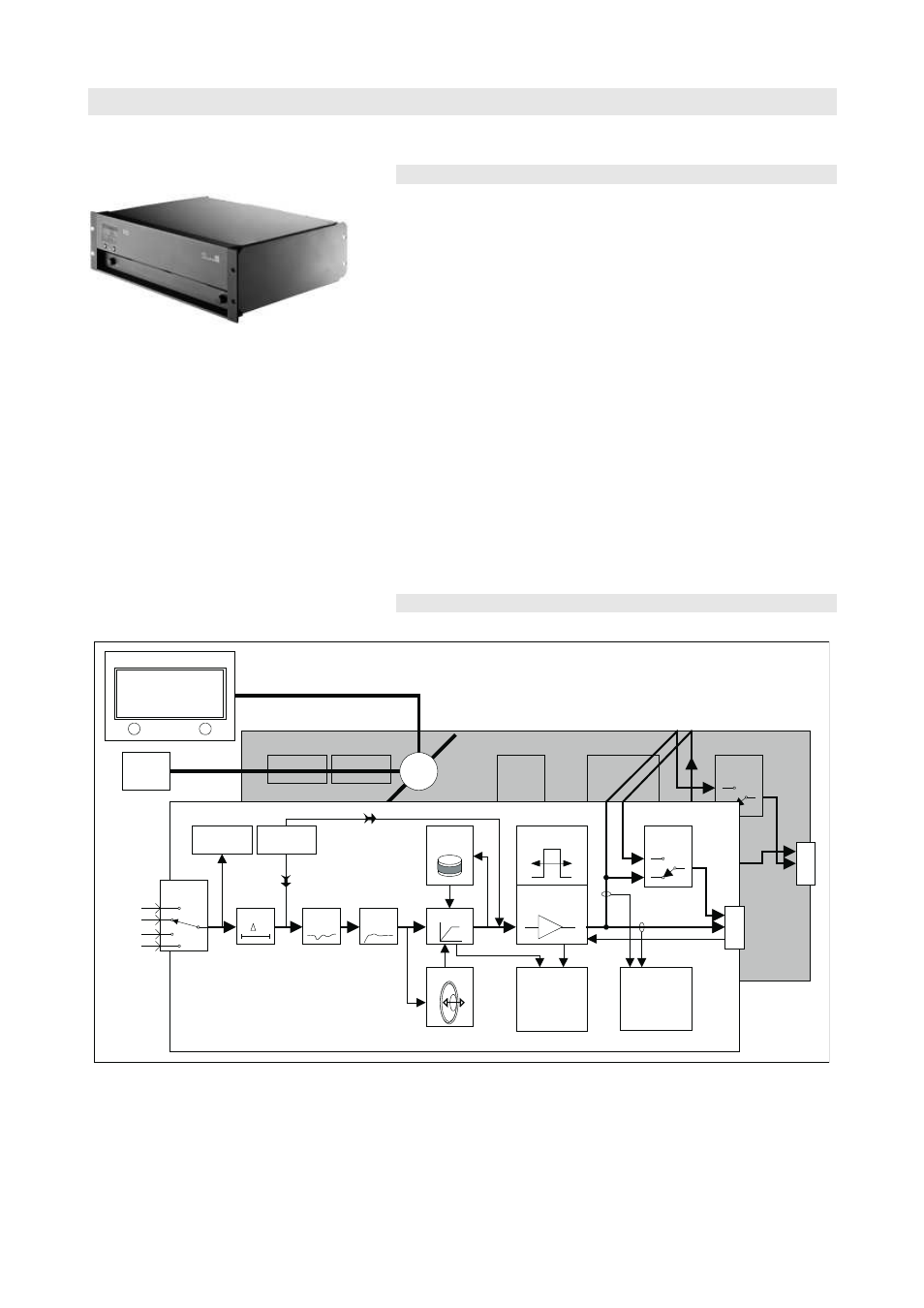

Fig. 2: Amplificador D12
El amplificador D12 de d&b es un amplificador de potencia de dos
canales que incorpora procesadores de señal digital (DSP) y
proporciona funciones de controlador específicas al altavoz. Se ha
diseñado para ser utilizado con todos los altavoces actuales de d&b y
está disponible un modo lineal.
El D12 se ha diseñado con entradas de señal tanto digital como
analógica, salidas de altavoz y tiene capacidades de control remoto y
monitorización.
La fuente de alimentación conmutada funcionará con varios voltajes de
red y permite un peso inferior a una potencia de salida más alta.
El control Level (Nivel) del panel frontal incorpora un selector rotatorio
digital, que permite la selección de todos los modos de funcionamiento
junto con una pantalla de cristal líquido (LCD). El D12 incluye
procesamiento de señal completo, todos los circuitos de protección
necesarios, interfaz REMOTE y SERVICE, todos los conectores e
indicadores de estado.
La caja del D12 mide tres unidades de rack o RU (13,9"), 19" x 353
mm, y está hecha de acero inoxidable con un panel frontal de aluminio
extruido.
3.2. Diagrama esquemático del D12
Output
routing
Power
amplifier
Input
routing
Analog A
Analog B
Digital A
Digital B
Signal
generator
sine wave or
pink noise for
acoustic tests
Input
monitoring
User
EQ
Delay
t
Dynamics
Coil temp.
t°
Power supply
Information
on headroom,
temperature,
power, mains
voltage
Excursion
1/2
3/4
5
from / to channel A Channel B
1/2
3/4
5
System
EQ/XO
pilot signals
for load
monitoring
Channel A
LC Display
Output
Ch A
Ch B
Link A>B Dual channel
> LINEAR
off
D12
remote
interface
Output
routing
uC
> LINEAR
Z analysis:
load
monitoring,
wiring fault
detection
1/2
3/4
5
I
Fig. 3: Diagrama esquemático del Amplificador D12
