d&b D12 Hardware - Manual (Página 16)

5. Conexiones
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[14a] [9b] [8] [9a] [12] [13] [15(a/b/c)] [10] [11]
Mains panel I/O panel
[14b]

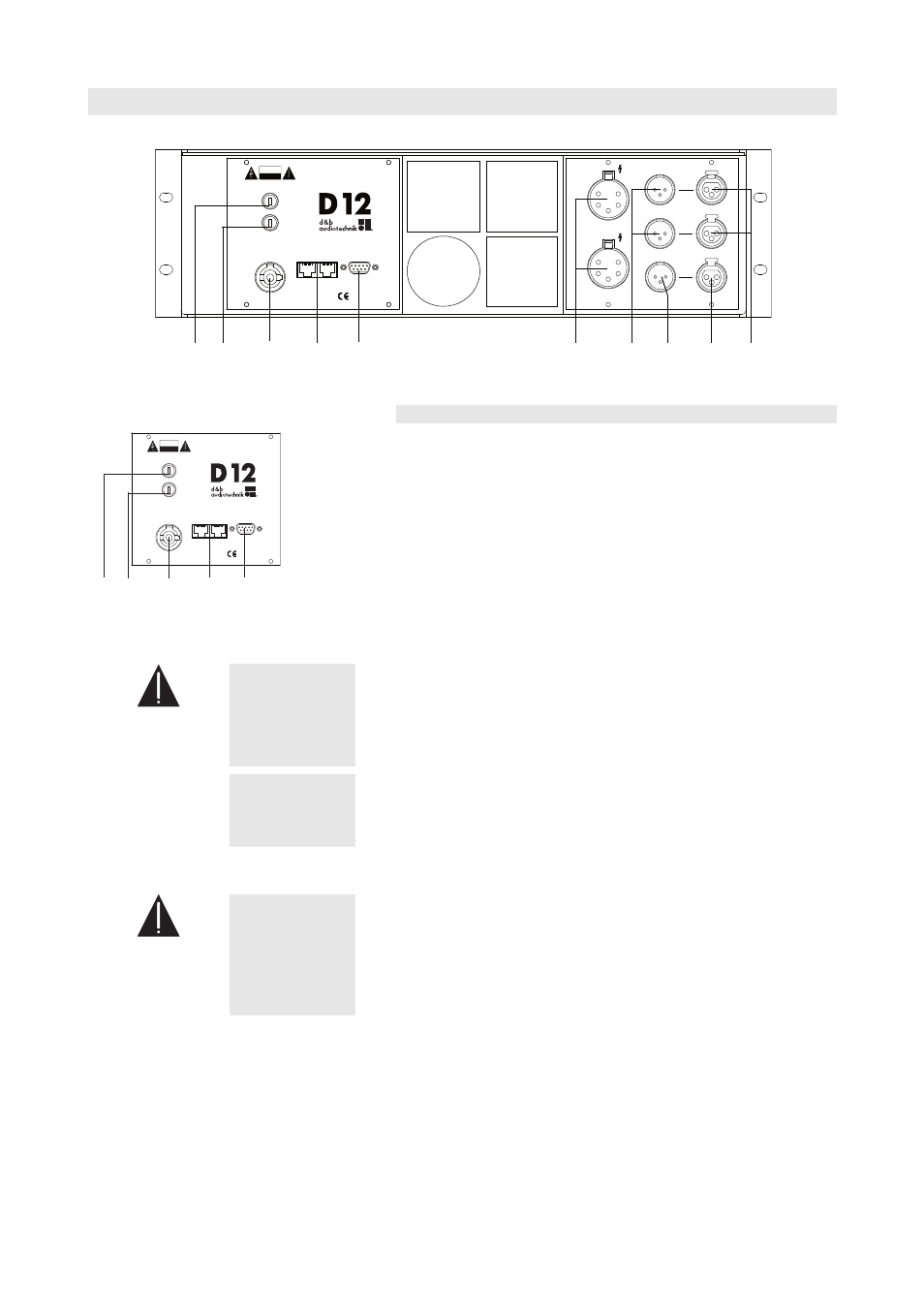

Fig. 8: Conexiones del D12
5.1. Panel eléctrico
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[9b] [8] [9a] [10] [11]
Fig. 9: Panel eléctrico del D12
El D12 incorpora un conector eléctrico PowerCon [8] en el panel
posterior y también se suministra el cable de alimentación adecuado.
También se proporcionan dos conectores RJ45 [10] para las funciones
REMOTE del D12.
Incorpora un conector D-SUB-9 SERVICE [11] que permite cargar en la
unidad las actualizaciones del software operativo y de la configuración
del altavoz.
5.1.1. Conexión eléctrica [8]
¡ ADVERTENCIA! Conecte únicamente el D12 al suministro de corriente
eléctrica con un conductor de masa (protección de puesta
a tierra).
Compruebe sin dejar lugar a dudas que la tierra está
conectada correctamente.
¡IMPORTANTE! Antes de conectar el dispositivo al voltaje de la red, compruebe que el
voltaje y la frecuencia de la red se corresponden con las
especificaciones que encontrará en el adhesivo de configuración de la
parte posterior del D12.
5.1.2. Protección con fusible [9 (a/b)]
¡ ADVERTENCIA! Si falla un fusible, antes de sustituirlo desconecte el D12
de la toma de la red eléctrica.
Utilice sólo fusibles del tipo – 5 x 20 mm/de alta
capacidad de ruptura y de valor nominal correcto. El
valor del mismo puede leerse en el panel trasero junto a
cada fusible.
Los fusibles se encuentran encima de la toma del PowerCon y su función
es de protección en caso de fallo del dispositivo. No sirven de
protección de sobrecarga.
En el funcionamiento a 200/230 V sólo trabaja el fusible superior [9a].
En el funcionamiento a 100/115 V, trabajan los dos fusibles [9a y b].
Amplificador D12, Manual del hardware (4.9 ES) Página 16 de 28
