6. Instalación y funcionamiento
6.1. Instalación

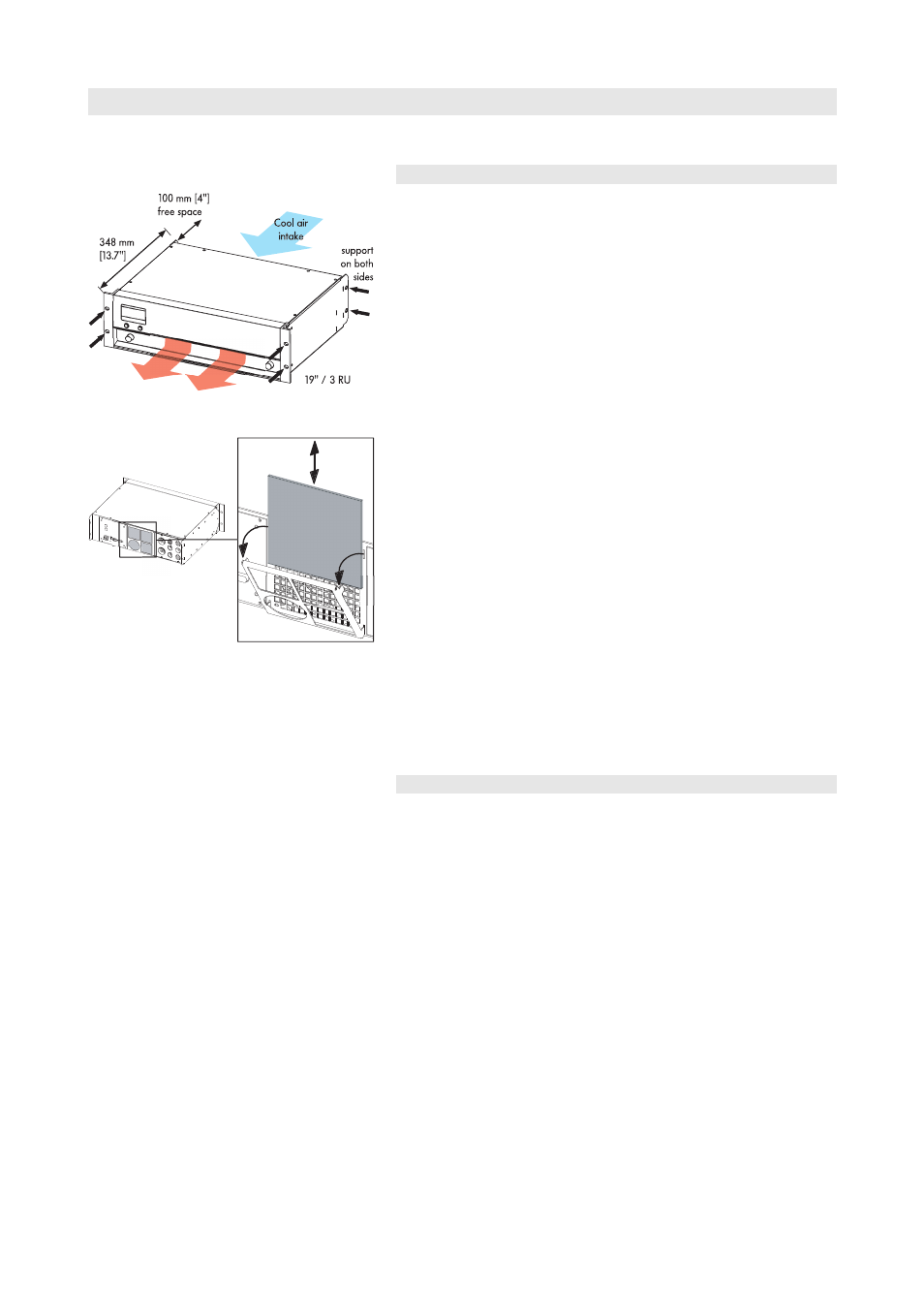

Fig. 20: Instalación del D12
Las cajas del amplificador D12 se han diseñado para que encajen en un
rack estándar de 19" o en un armario similar.
Cuando especifique un rack, asegúrese de permitir una profundidad
holgada (10 cm/4" normalmente es suficiente) para que quepan los
cables y los conectores en la parte posterior de los amplificadores.
Cuando monte los amplificadores en un armario de rack de 19",
incorpore soporte adicional mediante estanterías fijas en los lados
interiores del armario o los orificios de montaje proporcionados en las
asas del rack montado en la parte posterior del amplificador, no confíe
sólo en fijar y apoyar los amplificadores por sus paneles frontales. Este
consejo es especialmente pertinente si los amplificadores se montan en
racks para ser utilizados en giras.
Fig. 21: Cambio de filtro en la D12
El amplificador D12 puede generar mucho calor y debe asegurarse,
sea cual sea la disposición del montaje o del rack, que se proporciona
un flujo de aire fresco adecuado para evitar la acumulación de aire
caliente dentro del rack que podría provocar un sobrecalentamiento.
Cuando configure el amplificador, no bloquee ni tape la toma de aire
del panel posterior o las ventilaciones en el panel frontal del
amplificador - véase Fig. 20.
Recomendamos limpiar con frecuencia el filtro del ventilador para
garantizar un buen flujo de aire en la unidad. Si el filtro está
visiblemente sucio, debe limpiarlo o sustituirlo – véase Fig. 21. El D12
no debe funcionar nunca sin filtro. La acumulación de polvo,
especialmente combinada con condiciones de humedad, puede causar
el mal funcionamiento del amplificador. Si los amplificadores se instalan
en armarios de manera que no es posible el acceso directo a los filtros
del panel posterior, recomendamos utilizar módulos adicionales de
ventilador con filtros montados en la parte frontal que se pueden
sustituir fácilmente sin tener que abrir los armarios cerrados.
6.2. Funcionamiento
6.2.1. Consumo eléctrico y pérdida de potencia
Los requisitos de alimentación eléctrica y el calor residual producido por
las pérdidas de potencia de los amplificadores varían en función de la
impedancia de carga y los niveles y características de la señal (p. ej.
discurso, música).
En la practica, el consumo de potencia pico teórico de un sistema sólo
se mantendrá durante un corto período de tiempo. Si los requisitos de
corriente y aire acondicionado se basan en el consumo de potencia
pico del sistema de sonido, el resultado será una instalación
generosamente especificada. El factor clave en cálculos de consumo
eléctrico es el factor de cresta (CF) de la señal de música o discurso, la
relación de pico respecto al voltaje RMS sostenible de la señal.
Un factor de cresta de 2,4 representa 1/3 de la potencia de salida de
seno máximo y se puede ver como el peor caso de señal al cual se
puede acceder en condiciones reales. Una distribución de potencia
correcta debería poder utilizar los valores nominales que se dan en la
tabla siguiente (Tab. 8) referidos a CF 2.4.
