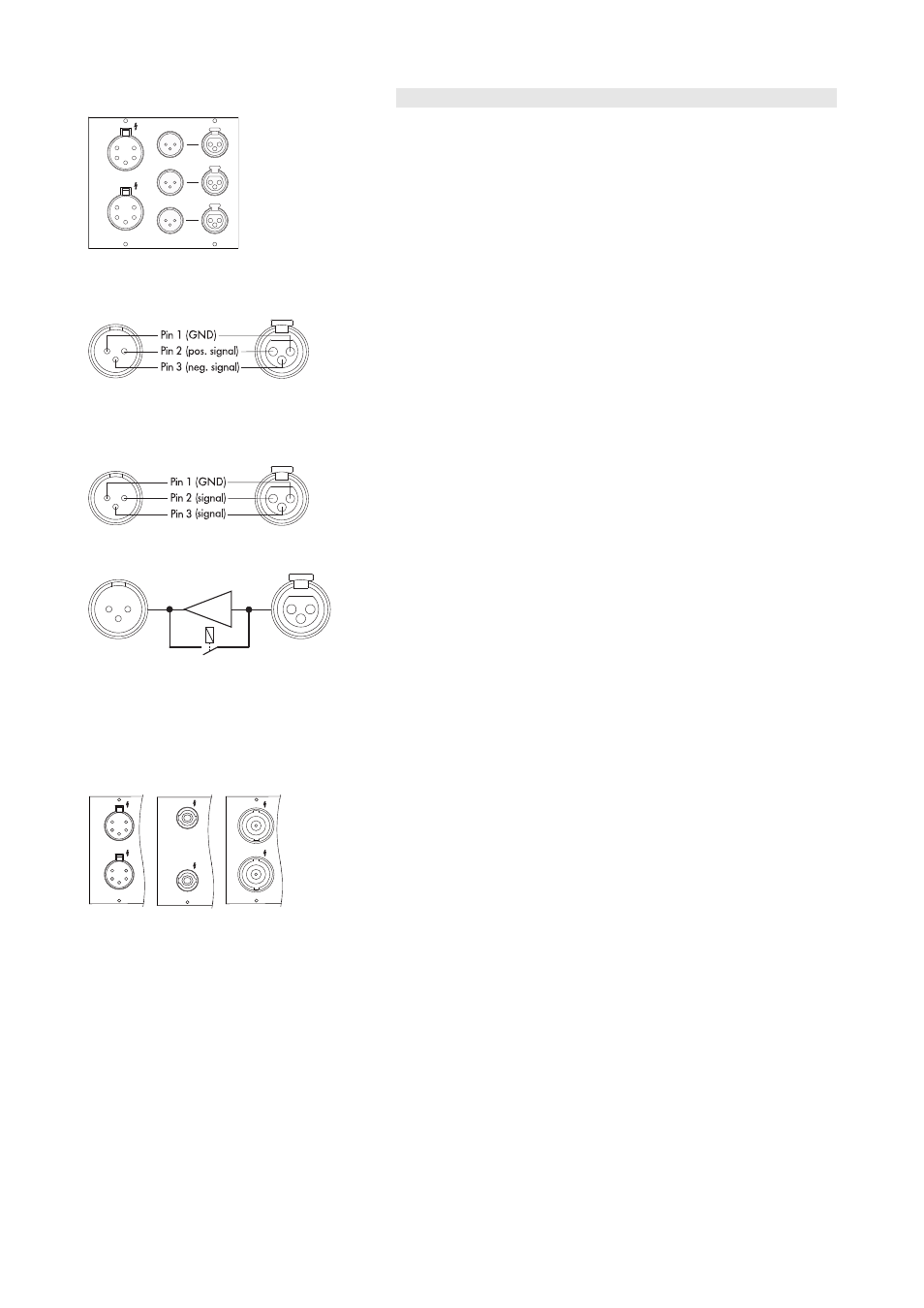

5.2. Panel de conectores (Panel E/S)
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
Fig. 12: Panel E/S del D12
Todas las conexiones de entrada y salida de la señal están situadas en
el panel E/S posterior.
Esto incluye las entradas de señal analógica y digital (AES/EBU) y
salidas de conexión para cada canal. Las salidas de altavoz pueden ser
EP5, NL4 o NL8, en función de la versión o tipo de la entrada del
altavoz.
5.2.1. INPUT A/B [12] y LINK A/B [13]
Fig. 13: Asignación de pins del D12
ANALOG INPUT/LINK
Se proporciona un conector de entrada XLR hembra de tres pins para
los canales A y B.
El conector de entrada XLR macho de tres pins, cableado en paralelo,
se utiliza para alimentar la señal de entrada en el siguiente dispositivo
de la cadena de señal del sistema.
5.2.2. INPUT DIGITAL AES/EBU [14a] y LINK [14b]
Fig. 14: Asignación de pins del D12
DIGITAL INPUT/LINK
Digital INPUT
(AES/EBU)
Digital LINK
Power fail (Bypass)
Buffer
Fig. 15: INPUT digital y LINK del D12
Se proporciona una entrada AES/EBU (AES 3) con XLR hembra de
3 pins [14a] y salida LINK con XLR macho de 3 pins [14b].
La entrada balanceada utiliza un transformador y está aislada
eléctricamente.
La salida LINK digital se puede utilizar para alimentar una señal
regenerada de entrada para el siguiente dispositivo en la cadena de
señal del sistema. La forma de la señal (los frentes anteriores y
posteriores de la señal) y el nivel de presión se regeneran con un
amplificador de señal analógica.
Se incorpora un relé para caída de tensión que impide la interrupción
de la cadena de señal si se produce una interrupción del suministro
eléctrico. En esta situación, la señal de entrada digital evita el
amplificador de señal analógica y se enruta directamente a la salida
LINK.
5.2.3. OUT A/B [15 (a/b/c)]
OUT A
OUT B
[15a]
OUT A
OUT B
[15b]
OUT A
OUT B
[15c]
Fig. 16: Conectores de salida EP5 [15a],
NL4 [15b] o NL8 [15c]del D12
El amplificador D12 se suministra con conectores de salida EP5, NL4 o
NL8.
La asignación de pins para los conectores de salida del altavoz se
cambia automáticamente en función del modo de altavoz seleccionado
en la configuración del panel frontal.
5.2.4. D12 I/O modes
Hay tres modos de salida diferentes:
1. Modo de canal dual
2. Modo Mixto TOP/SUB
3. Modo activo de 2 vías
Nota: Para obtener más información sobre los modos de salida
aplicables para cada sistema, consulte el manual del altavoz
correspondiente.
Compruebe que el tipo de altavoz conectado se
corresponde con la configuración real del D12.
