4.2. Indicadores
4.2.1. Pantalla de cristal líquido [4]
OVL GR ISP OVL GR ISP
[4] [5][6][7] [5][6][7]
CH A CH B

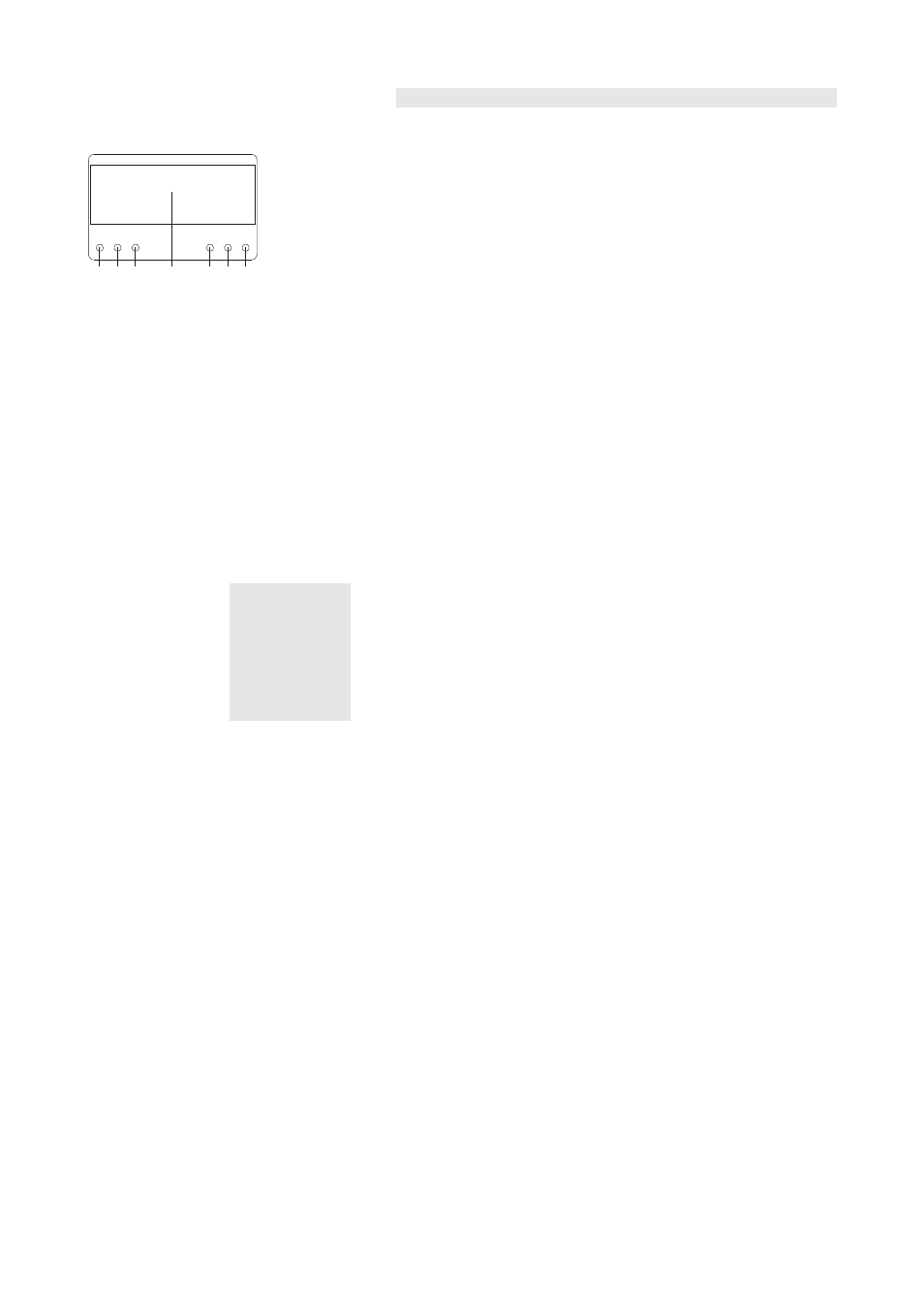

Fig. 7: Indicadores del D12 en detalle
Sirve como interfaz de usuario y para visualizar todos los ajustes de
configuración e información de estado.
La pantalla se ilumina y se puede configurar en "on/off/timeout 10 s."
(encendida/apagada/tiempo de espera 10 s.).
Se ofrece una descripción detallada de la estructura y el acceso del
menú en el Manual del software del D12, que también se proporciona
con el D12.
4.2.2. LED ISP (A/B) - Señal de entrada presente (Input
Signal Presence, verde) [5]
- Entrada - analógica
Se ilumina cuando la señal de entrada del D12 supera
–30 dBu: la indicación ISP no se ve afectada por la configuración
del control de nivel y la función MUTE (Silencio) no funcionará en
modo STANDBY (En espera).
- Entrada - digital (AES/EBU)
Se ilumina cuando la entrada digital del D12 está
bloqueada a 48 o 96 kHz y la señal supera -57 dBFS
(FS = Full Scale, o escala completa): la indicación ISP no se ve
afectada por la configuración del control de nivel y la función MUTE
(Silencio) no funcionará en modo STANDBY (En espera).
¡IMPORTANTE! Notas sobre la entrada digital AES/EBU ⇒
⇒ ⇒ ⇒
Velocidades
de muestreo:
la entrada digital AES/EBU del D12 admite las dos velocidades de
muestreo 48/96 kHz.
Otras velocidades (estándar) de muestreo (p. ej., 32/44.1 o 88.2 kHz)
se detectarán, pero no son compatibles. Las velocidades de muestreo
no estándar se ignorarán.
4.2.3. LED GR (A/B) - Reducción de la ganancia (amarillo)
[6]
- Se ilumina en función de la señal de entrada: el circuito
limitador del D12 reduce la ganancia en más de 3 dB.
Este estado no es crítico pero muestra que el sistema ha alcanzado
sus límites.
4.2.4. LED OVL (A/B) - Sobrecarga (rojo) [7]
- Se ilumina en función de la señal de entrada ⇒
⇒ ⇒ ⇒
Sobrecarga: el nivel de la señal de entrada es demasiado alta, la
reducción de la ganancia supera los 12 dB o bien el D12 intenta
emitir una corriente de salida demasiada alta. Si duda, reduzca la
ganancia de entrada en el control del nivel del D12. Si el mensaje de
error desaparece, la corriente de salida era muy alta (impedancia de
carga demasiado baja a causa de demasiados altavoces conectados
a la salida del D12, o a un cable o conector defectuosos). Si la
condición no cambia, la señal de entrada del D12 es demasiado alta
(superior a +25 dBu).
La causa de la sobrecarga también puede ser la acumulación de la
entrada de la fuente A+B o por ajustes altos de ganancia (refuerzos)
en bandas del EQ, mientras que la señal de entrada es inferior a
+25 dBu.
- Parpadea (espaciado 1:1) ⇒
⇒ ⇒ ⇒
Error: se mostrará un mensaje
de error que alternará con el nombre del dispositivo.
