5.2.4.1. Modo de canal dual (Dual channel)
OUT A
SenseDrive
when SUB
selected
OUT B
SenseDrive
when SUB
selected
AMP B
AMP A INPUT A
INPUT B

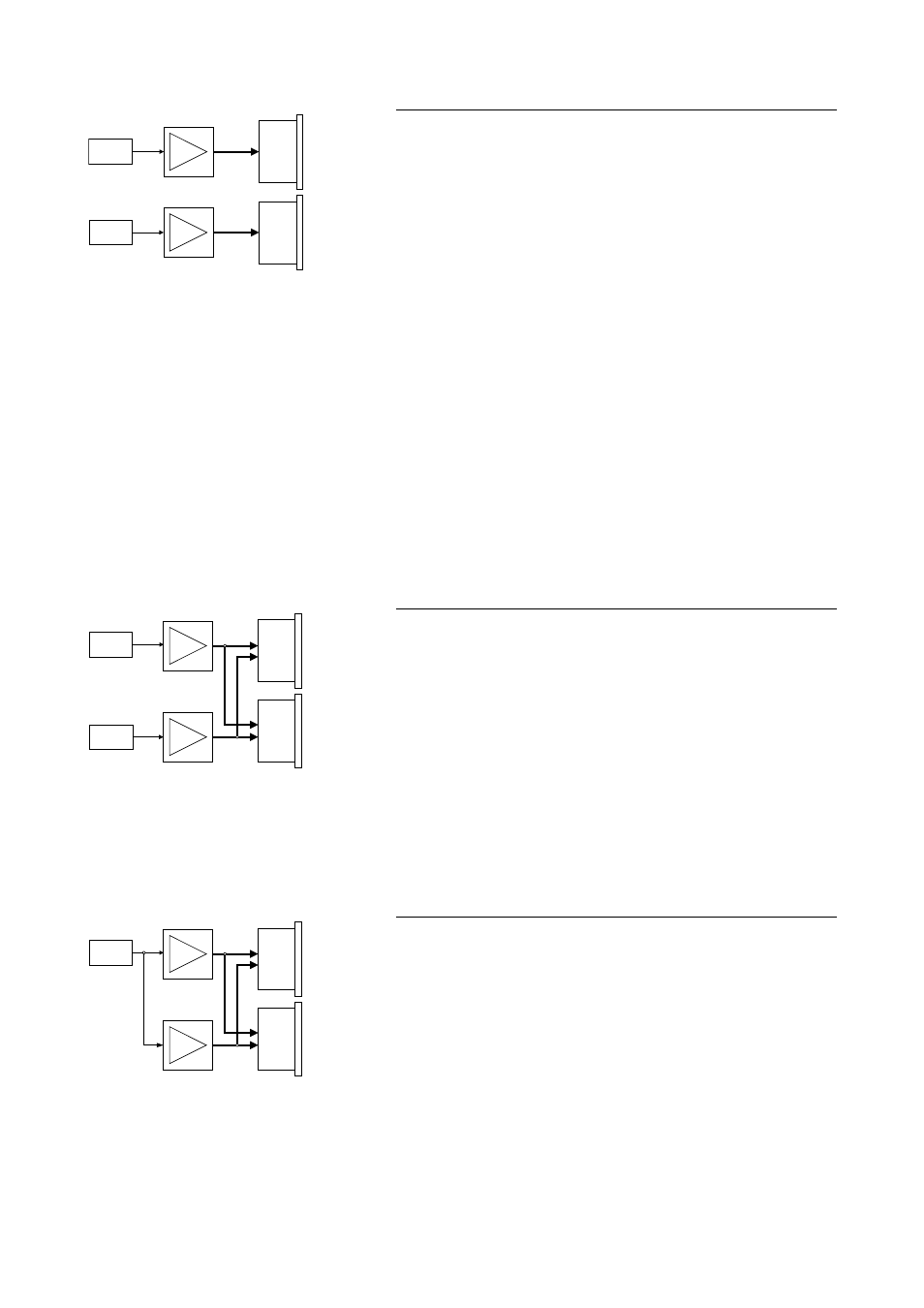

Fig. 17: Ruta de entrada/salida del D12
en Modo de canal dual con ruta de
entrada estándar
En "Modo de canal dual", el D12 actúa como amplificador de dos
canales – amplificador estéreo. Los canales de amplificador están
conectados a sus respectivos conectores de salida (AMP Ch A a OUT A,
y AMP Ch B a OUT B). Cada conector de salida está cableado en
paralelo mediante los pins respectivos para las configuraciones SUB o
TOP (consulte la sección 5.2.5.1. Asignaciones y equivalentes de pins
del altavoz en la página 20).
El "Modo de canal dual" se dedica a todos los sistemas de rango
completo (sistemas pasivos) de d&b y a los subwoofers activos de d&b.
Ambos canales se pueden configurar para cajas TOP o SUB de manera
independiente.
En "Modo de canal dual", la función SenseDrive está disponible para
las cajas aplicables en el canal A y B (sólo con conectores EP5 o NL8).
En "Modo de canal dual" los cuatro pins (TOP y SUB) funcionan. Esto
podría causar daños a los TOP cuando se selecciona una configuración
SUB en el canal respectivo.
El D12 supervisará la corriente a través de los diferentes pins de salida
y detectará si se ha conectado un tipo de caja incorrecto. En función de
la configuración del D12 el mensaje de error "
Top/Sub-Mismatch"
(Top/Sub-No coinciden) aparecerá en la pantalla LCD y el canal
respectivo se silenciará. Consulte la sección "Menú de configuración del
D12 – Opciones – Detección de TSM (Top/Sub-Mismatch)" en el
manual del software del D12.
5.2.4.2. Modo Mixto TOP/SUB (Mix TOP/SUB)
OUT A
TOP / SUB
OUT B
TOP / SUB
SenseDrive
AMP B
AMP A INPUT A
INPUT B
TOP
SUB
Fig. 18: Ruta de entrada/salida del D12 en
Modo Mixto TOP/SUB con ruta de entrada
estándar
En el "Modo Mixto TOP/SUB", ambos canales del amplificador están
conectados a los dos conectores de salida (AMP Ch A y Ch B a OUT A
y B). Los conectores de salida están cableados en paralelo mediante los
pins respectivos para las configuraciones TOP y SUB. (consulte la
sección 5.2.5.1. Asignaciones y equivalentes de pins del altavoz en la
página 20)
El "Modo Mixto TOP/SUB" se dedica a todos los sistemas de rango
completo (sistemas pasivos) de d&b y a los subwoofers activos de d&b,
mientras que se pueden seleccionar cajas TOP (configuraciones) en el
canal A y cajas SUB (configuraciones) en el canal B.
En "Modo Mixto TOP/SUB", la función SenseDrive está disponible para
las cajas aplicables en el canal B (sólo con conectores EP5 o NL8).
5.2.4.3. Modo activo de 2 vías (2-Way Active) - Una sola
entrada
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A
Fig. 19: Ruta de entrada/salida del D12
en Modo activo de 2 vías con ruta de
entrada estándar
El "Modo activo de 2 vías" se dedica a los sistemas activos de d&b.
En el "Modo activo de 2 vías", los dos canales del amplificador están
conectados a los dos conectores de salida (AMP Ch A y B a OUT A y
B), mientras que las cajas de altavoz (configuraciones) se pueden
seleccionar en el Canal A. Todos los ajustes del canal A y la señal de
entrada se enlazan al canal B y no se pueden configurar
individualmente.
En el "Modo activo de 2 vías", la función SenseDrive está disponible
para cajas aplicables en el canal A (sólo con conectores EP5 o NL8).
