Sección 1 Nombre de las partes /
Preparaciones / Características y
funciones de este facsímil
Partes del cuerpo principal y sus funciones
Esta sección contiene información sobre los nombres y funciones de las partes que son necesarias para utilizar este aparato como un facsímil.
Consulte el manual de instrucciones de su copiadora para más detalles sobre las otras partes de este aparato.

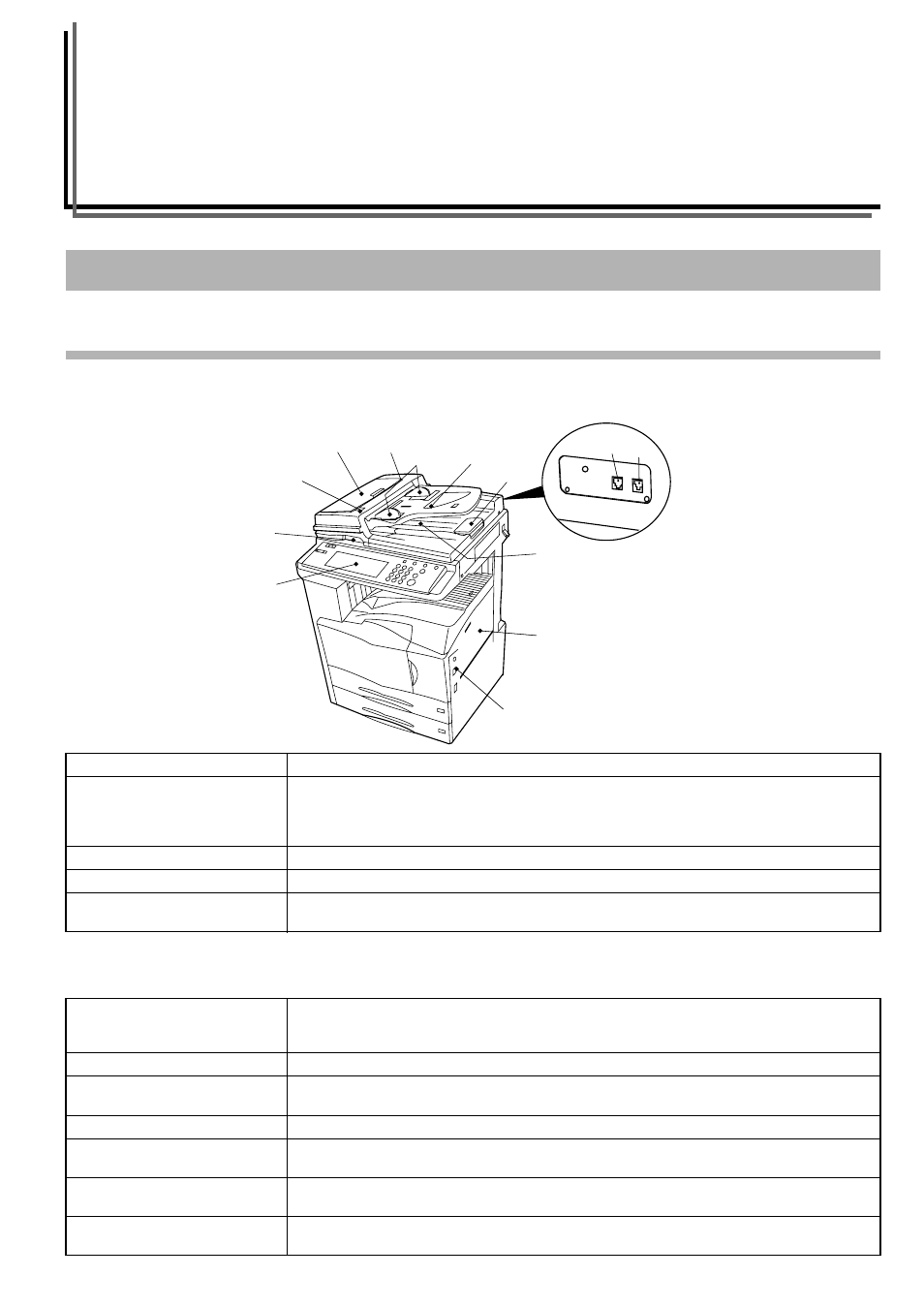

z Procesador de documentos
Esta unidad es un alimentador de documentos duplex que puede transmitir ambos documentos de una cara y de 2 caras.
Nombre de las partes
(1) Tablero de controles Utilice el tablero de controles para realizar el procedimiento necesario para hacer comunicaciones por facsímil.
(2) Alimentador multihojas El papel también puede colocarse en el alimentador multihojas. Para usar el alimentador
multihojas, es necesario seleccionar “On” en la “Activación/Desactivación de la alimentación manual
de papel (Ajuste de Alimentación bypass)”, página 7-16. Consulte la guía de instrucciones de su
copiadora para más detalles sobre el uso del alimentador multihojas.
(3) Enchufe para teléfono (T) Utilice este enchufe para conectar un teléfono adquirido por separado a este aparato.
(4) Enchufe para la línea telefónica (L) Utilice este enchufe para conectar el aparato a la línea telefónica mediante cable modular.
(5) Interruptor principal Conecte ( | ) este interruptor para realizar las funciones de facsímil y de copiado. La pantalla de
mensajes se enciende para que pueda hacerlo funcionar.
(1)
(3) (4)
(5)
(12)
(7) (8)
(9)
(10)
(11)
(2)
(6)
(6) Mesa de originales Coloque los documentos que desea transmitir en esta mesa. Se puede colocar un máximo de 100
hojas de papel común de tamaño hasta 8 1/2" x 11" [A4], o 70 hojas de papel común con tamaño de
hasta 8 1/2" x 14" u 11" x 17" [A3 u Folio] de una vez.
(7) Guías de colocación de originales Ajuste estas guías al ancho de los documentos.
(8) Cubierta duplex del
procesador de documentos
Abra esta tapa cuando se produce un atasco de un documento.
(9) Cubierta de salida de documentos Los documentos salen a esta cubierta después de escanearlos.
(10) Guía de salida Abra esta guía cuando transmita documentos de tamaño grande, tales como 8 1/2" x 14" u 11" x 17" [A3 o
Folio].
(11) Palanca de apertura del
procesador de documentos
Utilice esta palanca para abrir y cerrar el procesador de documentos.
(12) Indicador de original colocado Este indicador muestra el estado de los documentos colocados en el procesador de documentos. Los
documentos están bien colocados cuando el indicador está encendido en verde.
