52
Anexo
O
+

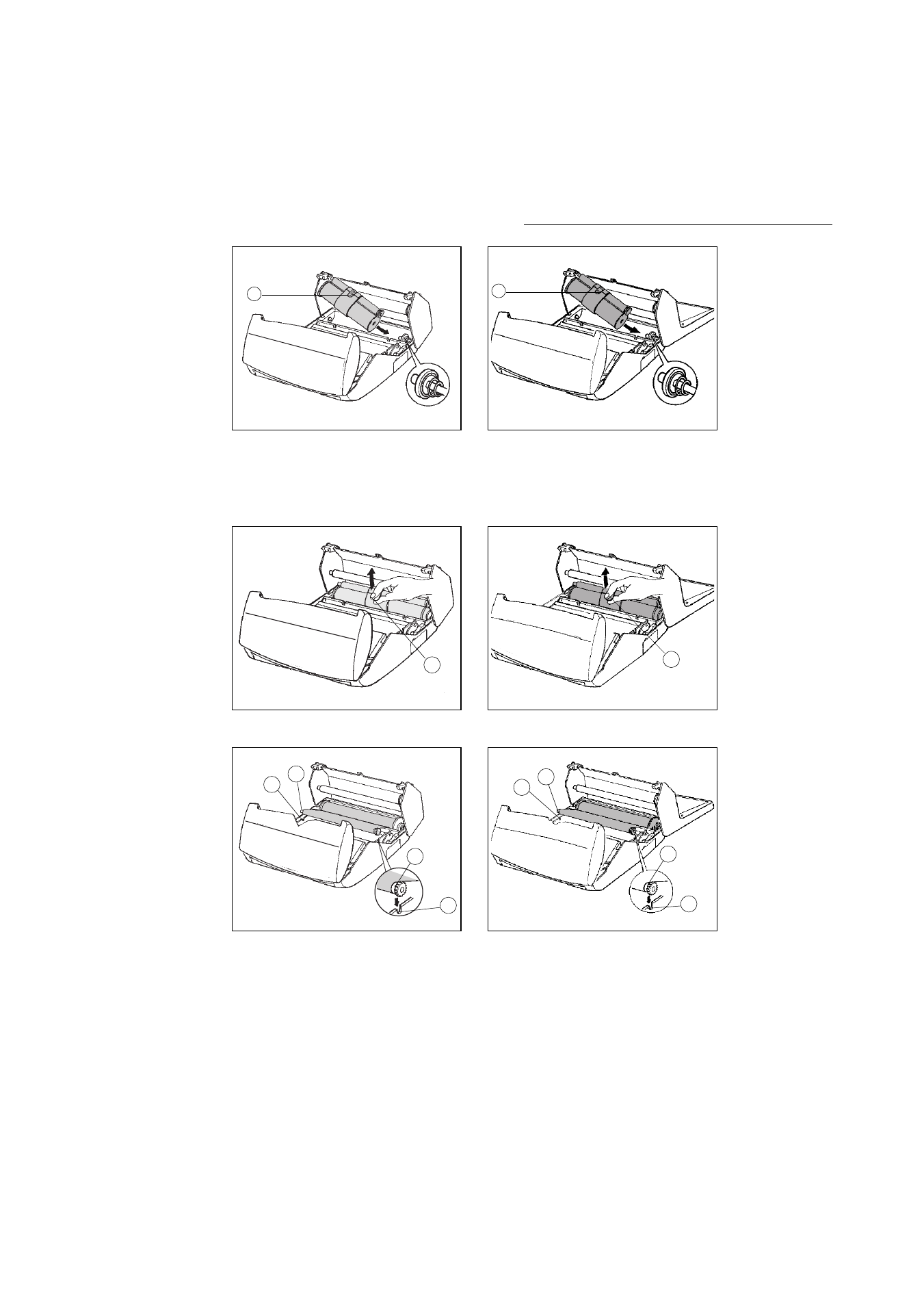

Quite la cinta de tinta gastada de su compartimiento.
+
Sitúe el conjunto cinta de tinta nuevo encima de su compartimiento bajo la cubierta trasera.
+
Ponga el conjunto cinta de tinta en su compartimiento sin retirar la cinta adhesiva (2):
• Coloque el extremo derecho (blanco) del rodillo grande en el eje con muelle.
• Coloque el extremo izquierdo (verde) del rodillo grande en el eje izquierdo.
O
+
Tire de la cinta adhesiva (2) y extráigala del conjunto cinta de tinta.
O
+
Coloque el rodillo pequeño en su compartimiento:
+
Verifique que la rueda de engranaje (3) y la contera (5) estén correctamente colocadas en sus respec-
tivos compartimientos (4) y (6).
2
2
2
2
6
5
4
3
6
5
4
3
