65 Manual de usuario de UPSMON
1.3 Display de los sensores asociados con un adaptador SNMP
Al adaptador SNMP se pueden conectar un máximo de seis sensores de temperatura, humedad o entrada/salida a través del
puerto serie (véanse las especificaciones de cableado del sensor). Si se conectan estos sensores, el módulo Upsview se puede
utilizar para comprobar si están operacionales y ver las mediciones que se estén grabando.
Los tipos de sensores disponibles son:


Temperatura: Mide la temperatura ambiental en °C.


Humedad y temperatura: Mide la humedad relativa en % y la temperatura ambiental en °C.


Entrada/salida y temperatura: Mide la temperatura ambiental en °C y proporciona una entrada digital y una
salida digital.

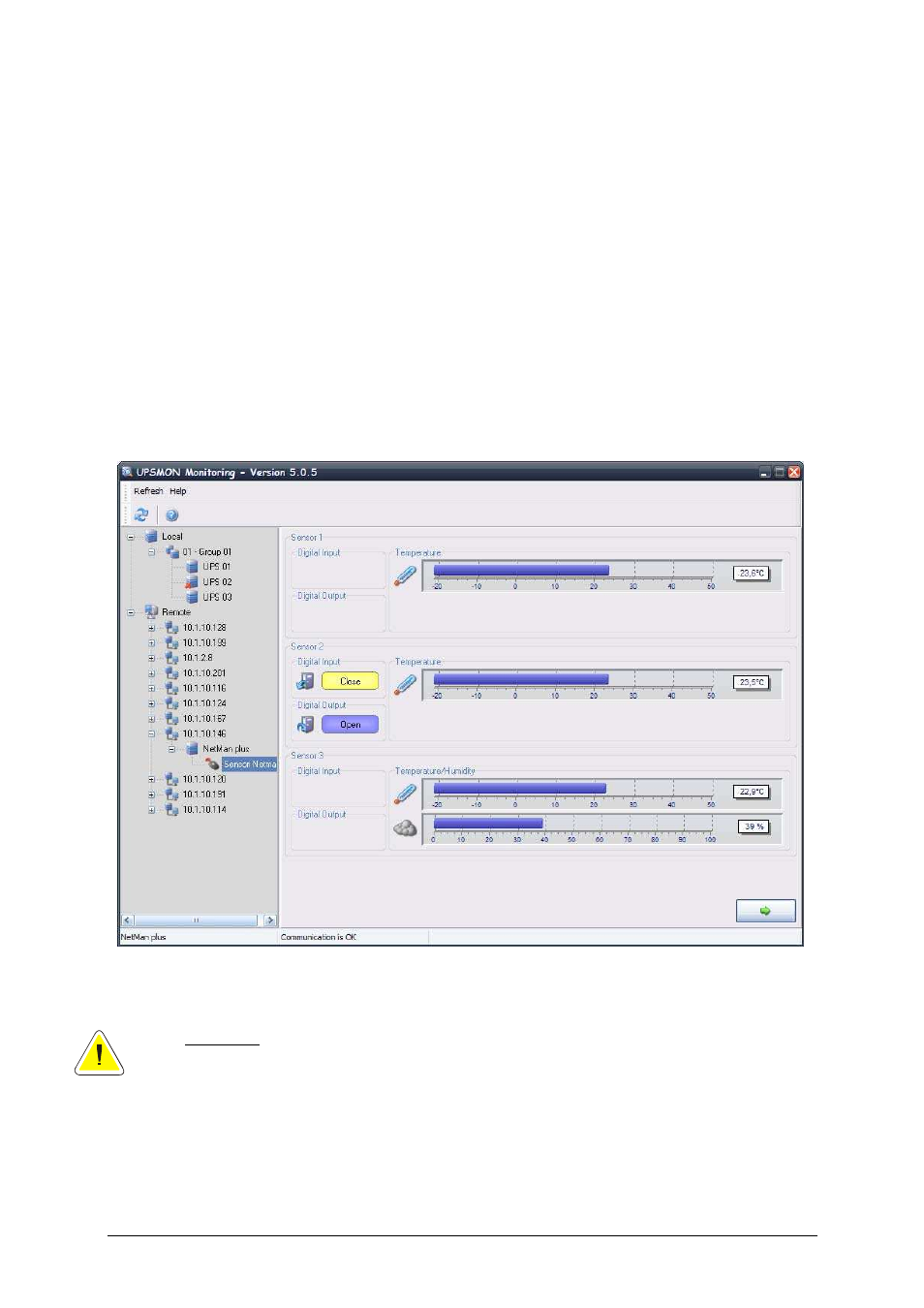

La siguiente figura muestra una pantalla en la que pueden verse los sensores asociados con el adaptador SNMP. Tras una
operación de actualización (refresh), todos los adaptadores a los que están conectados los sensores se incluirán en la
estructura del árbol con un nivel extra de sangrado y la leyenda “Netman Sensors”. Seleccionar la leyenda para ver las
mediciones recogidas por los sensores y su estatus operativo efectivo. La figura incluye también un sensor de
entrada/salida, un sensor de temperatura y un sensor de humedad. Si hubiera más de tres sensores conectados al
adaptador, los siguientes tres pueden verse haciendo clic en el botón de la parte inferior derecha de la pantalla.
Por favor, véase el manual del adaptador SNMP para obtener más información sobre los sensores que pueden asociarse con
el adaptador.
ATENCIÓN: Esta función sólo está activa para los adaptadores SNMP conectados de forma remota. Para
poder ver los sensores, deben estar configurados (hasta un máximo de 32 sensores) en el módulo Upsetup,
o ejecutar una operación Refresh. Los parámetros de umbral estarán activos en los sensores configurados
en el módulo Upsetup.
