4. Los lados de metal (“6-7”) con los perfiles (“8-9”)
anteriormente montados, deben fijarse a la estructura de la
estufa, introduciendo las correspondientes clavijas “B”
presentes en la parte inferior del lado en los orificios “b”
presentes en la estufa.
Posteriormente en la parte superior de lado fijar los dos
tornillos “A” (uno a la derecha y otro a la izquierda) a los
bordes de la estructura en correspondencia de los orificios
presentes.
Repetir la misma operación para el otro lado (fig. 8).
Introducir en los orificios situados en la parte superior de los
lados los separadores (goma “U” + arandela “V”) para apoyar
la tapa.

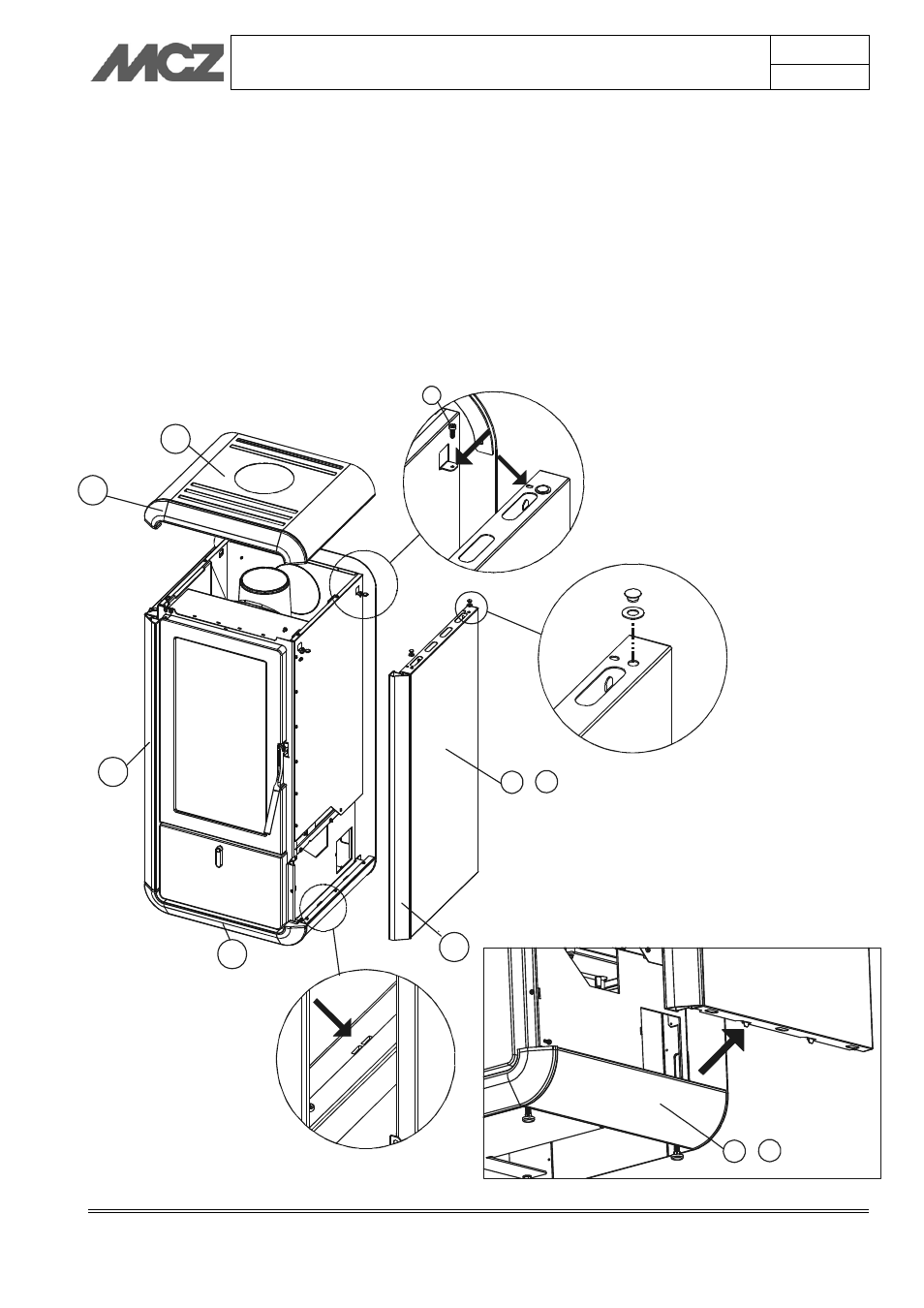

Figura 8 – Revestimiento lateral (estufa
Kasai)
