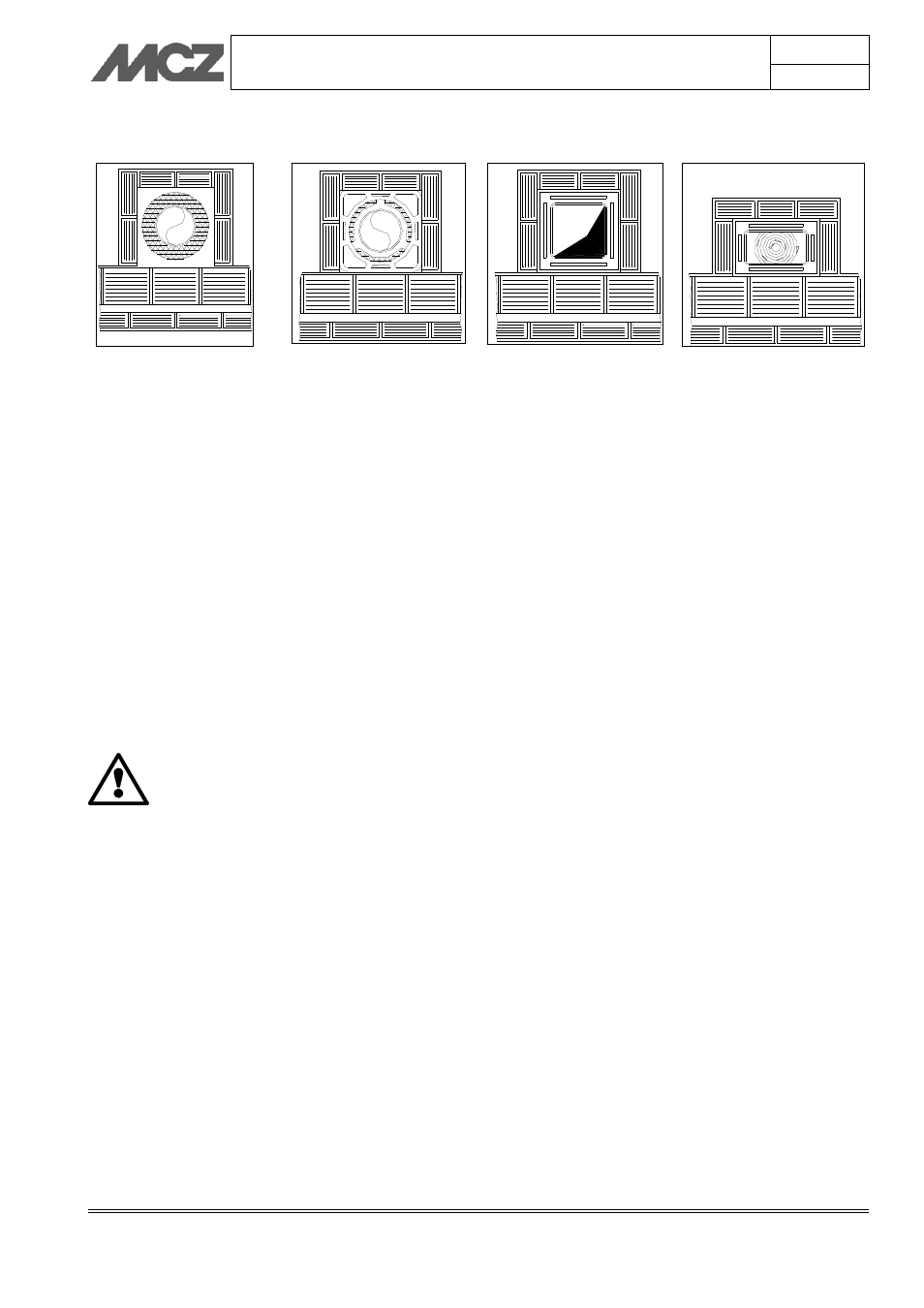

2.8.1. Ejemplos de conductos de humo
Conducto de humo de acero
AISI 316 con doble cámara
aislada con fibra cerámica o
equivalente resistente a 400 ºC.
ÓPTIMO
Conducto de humo de
refractario con doble cámara
aislada y revestimiento externo
de conglomerado de cemento
aligerado con material alveolar
tipo arcilla. BUENO
Conducto de humo tradicional
de arcilla de sección cuadrada
con insertables vacíos aislantes.
MALO
Evitar conductos de humo con
una sección rectangular interna
en cuyo lado mayor sea el doble
del menor tipo 20x40 ó 15x30.
ESCASO
Para los conductos de humo de sección cuadrada o rectangular las
aristas internas deben ser redondeadas con radio no inferior a 20 mm.
Para la sección rectangular la relación entre dimensiones internas debe
ser ≤1,5.
Las secciones/largos del conducto de humos indicados en la tabla de
datos técnicos están indicados para una correcta instalación. Las
posibles configuraciones alternativas deben dimensionarse
correctamente según la norma EN13384-1.
Se aconseja que el conducto de humo esté dotado de una cámara de
recogida de material sólido situada bajo la boca del canal de humo para
poder abrirla e inspeccionarla fácilmente desde una portezuela a
estanqueidad de aire.
¡IMPORTANTE!
En caso de dudar de las prestaciones del propio
conducto de humo o las dimensiones del mismo sean
diversas de las recomendadas, se aconseja realizar, a
cargo de un instalador autorizado MCZ, una
supervisión preventiva y una medición instrumental
de las prestaciones del conducto de humo (medición
con micromanómetro).
MCZ s.p.a. declina toda responsabilidad sobre el mal
funcionamiento de la estufa si éste es imputable al
uso de un conducto de humo mal dimensionado e
instalado de modo que no cumpla los requisitos
listados.
