Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
11
Conceptos para la instalación según la UNI 10683 Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su
reproducción
2.5. CONEXIÓN AL CONDUCTO DE HUMO
La conexión al conducto de humo es un elemento muy importante que
debe realizarse cuidadosamente. Las estufas tienen la salida de humos
superior o posterior.
El montaje del tubo de salida de humo debe efectuarse garantizando la
estanqueidad durante el funcionamiento del aparato en depresión y
evitar la formación y el transporte hacia la estufa de la condensación.
Posibles dispositivos de regulación manual del tiro insertados en el tubo
no deben cerrar herméticamente la sección interna del conducto.
Dichas compuertas deben incluir un mecanismo idóneo para evitar la
completa rotación de la válvula en posición cerrada. La superficie
mínima de la apertura de seguridad debe ser el 3% de la sección de
paso y no inferior a 10 cm². Si el canal de humo tiene un tramo
horizontal, éste debe tener una evolución ascendente con una
pendiente mínima del 3-5% (3-5 cm por cada metro).
La parte horizontal inclinada no debe tener un largo superior a
los 2 ml.
Se prohíbe usar tubos flexibles y de fibrocemento. El
tubo de humo no debe cruzar locales en los cuales
está prohibida la instalación de aparatos de
combustión. Se prohíbe el uso de tubos en
contrapendiente.
2.6. CONEXIÓN DE LA ESTUFA AL CONDUCTO DE
HUMO
MCZ coloca el tubo de salida de humos para su salida hacia la parte
superior de la estufa.
Existe la posibilidad de llevar la salida de humos a la parte posterior de
la estufa, girando el tubo de salida 180º aflojando los dos tornillos y
rompiendo el semitramo que se encuentra en la parte posterior de la
estufa.
En ambos casos es obligatorio coger el cordel incluido unirlo e
introducirlo entre el racor de humos y el tubo, para evitar posibles
salidas de humo por ejemplo en casos de conducto de humo sucio u
obstruido.

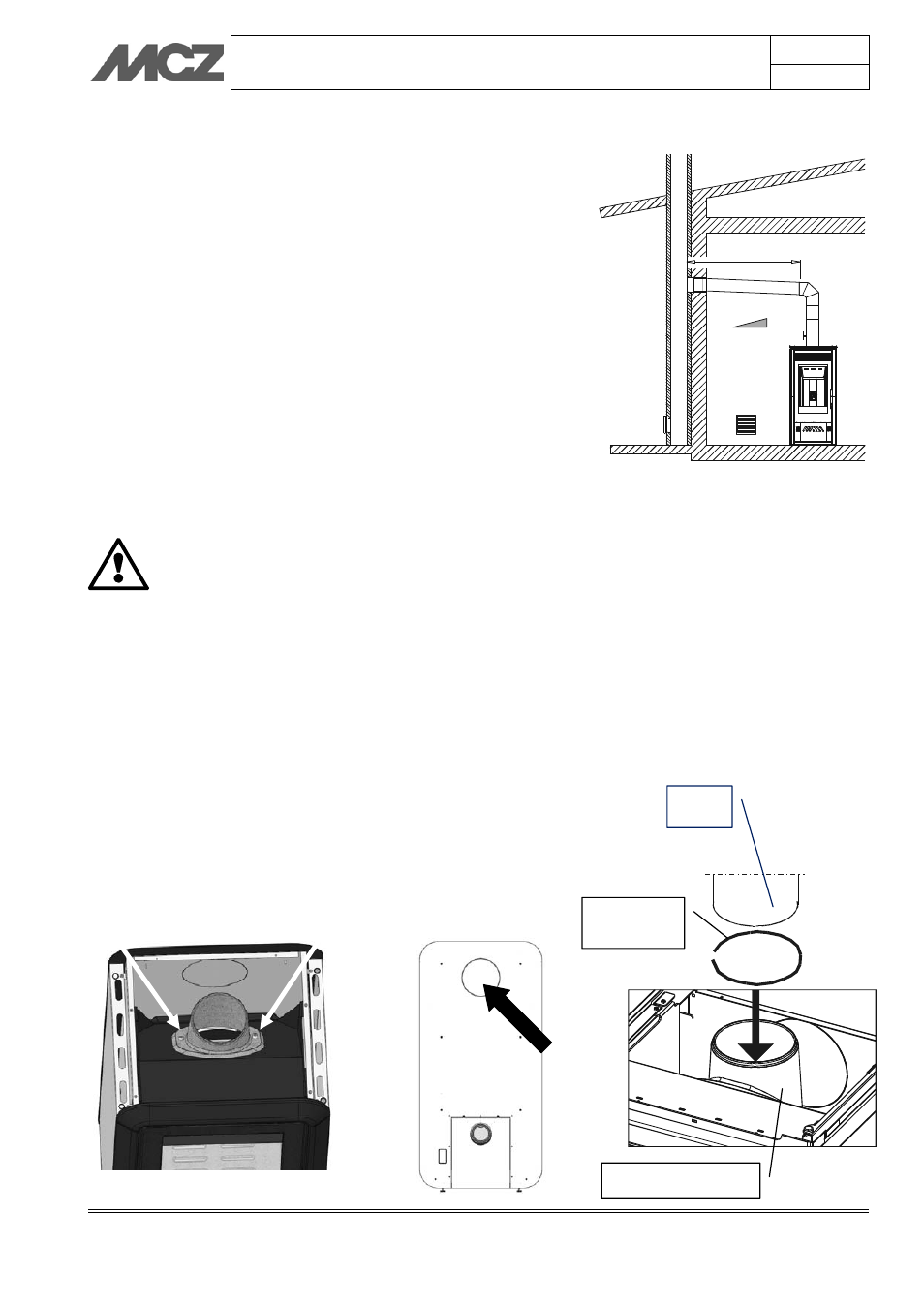

Ejemplo de conexión al conducto de humo
MAX 2 mt.
3 - 5 %
TUBO
RACOR DE HUMOS
CORDEL
