Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
19
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su
reproducción
2. Coger el basamento compuesto por las piezas “3-4-5” y fijarlo
a la estufa mediante los tres tornillos “d” a la derecha y a la
izquierda de la estufa figura 6.
3. Coger los perfiles (“8 y 9”) y fijarlos a los lados (“6 y 7”) con
dos tornillos autorroscantes en la posición “e” (uno arriba y
otro abajo) figura 7.
6
7
8
9
e
e
e

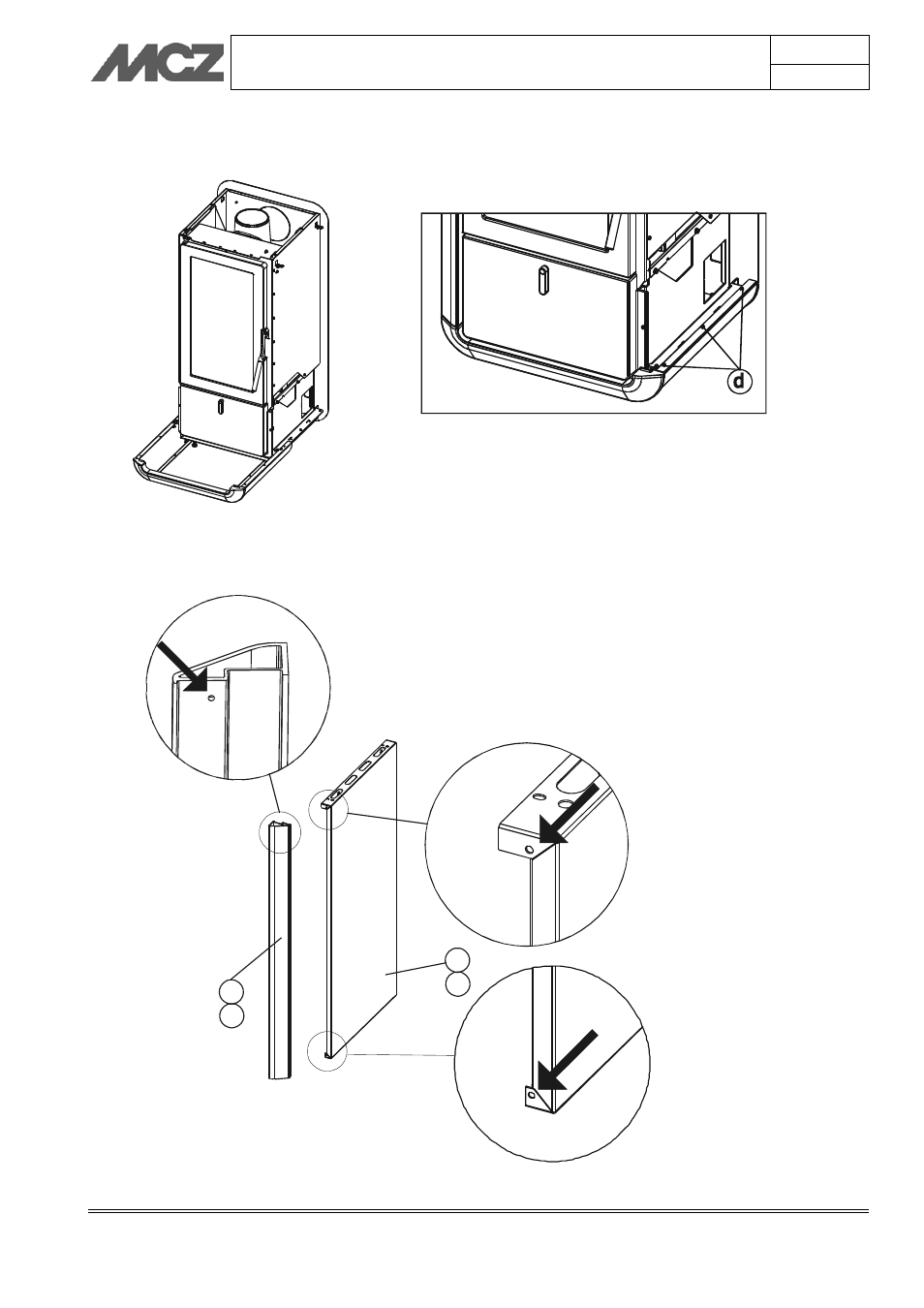

Figura 6 – Fijación basamento (estufa
Kasai)
Figura 7 – Fijación de los perfiles 8-9 al
lado 6-7 (estufa Kasai)
