Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
9
Nociones teóricas para la instalación
Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida

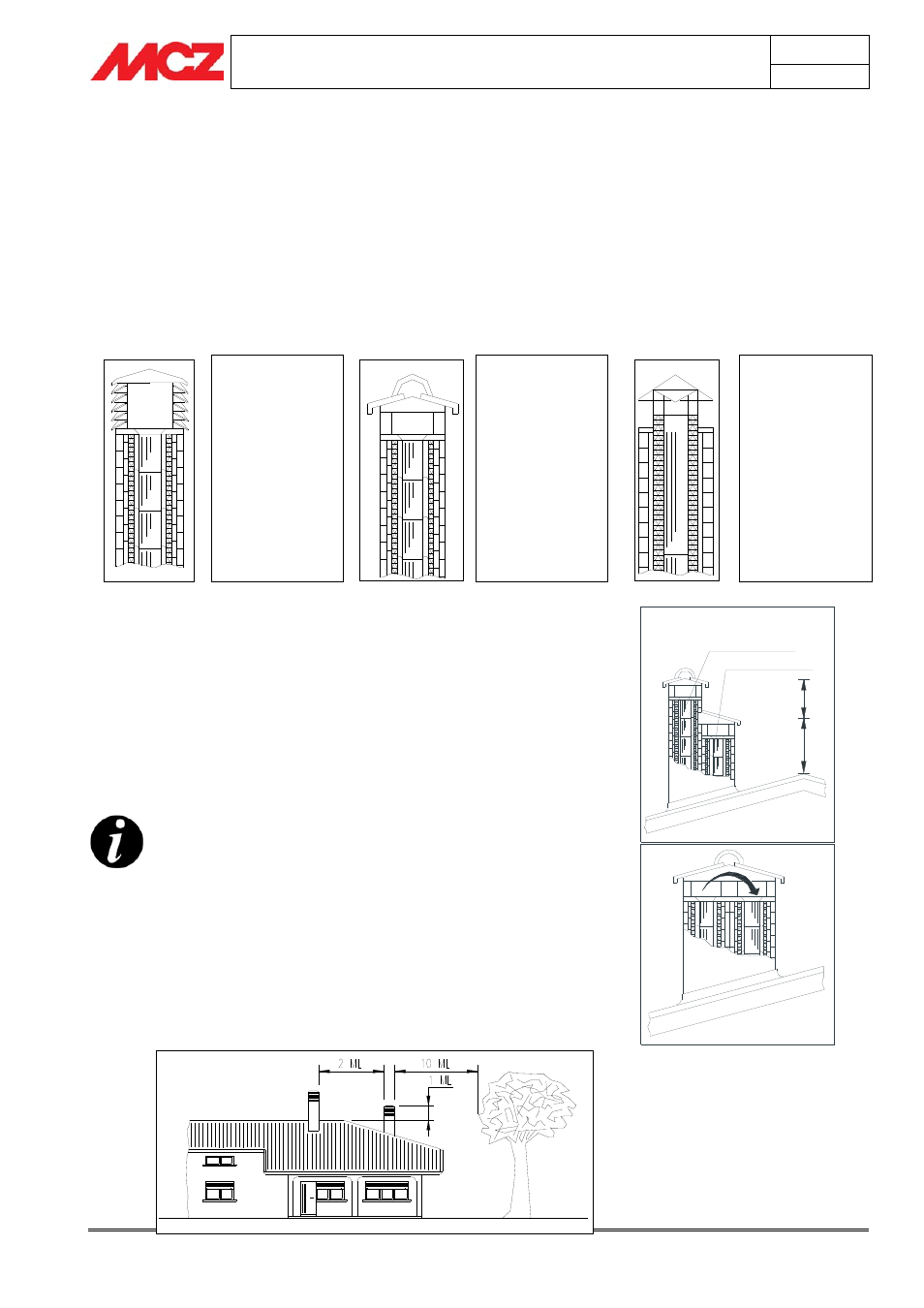

2.6. CUMBRERA
A menudo, si se subestima su importancia, representa el obstáculo
terminal para el buen funcionamiento del “sistema chimenea”.
El tiro del cañón de humo depende en parte de su cumbrera.
Es por lo tanto indispensable que, si está fabricada artesanalmente, el
desarrollo de las cuatro secciones de salida del aire correspondan a
más de dos veces la sección interna del cañón de humo.
Al tener que estar siempre por encima del punto más alto del
techo, la cumbrera queda expuesta a los cuatro vientos, por lo
que se aconseja emplear una de tipo industrial.
Cumbrera industrial
de elementos
superpuestos
prefabricados,
permite un desecho
óptimo de los
humos.
Cumbrera tradicional
artesanal. La sección
adecuada de salida
de aire debe ser,
como mínimo, dos
veces la sección
interior del cañón de
humos, aunque lo
ideal es que sea 2,5
veces esta sección.
Cumbrera para
cañón de humos de
acero con cono
interno deflector de
humos.
La cumbrera debe cumplir los siguientes requisitos:
•
Tener una sección interna equivalente a la de la chimenea.
•
Tener una sección útil de salida no inferior al doble de la
interna del cañón de humo.
•
Estar fabricada de manera que impida la infiltración de lluvia,
nieve y de cualquier otro cuerpo extraño en el cañón de humo.
•
Estar colocada de manera que garantice una adecuada
dispersión de los humos y siempre fuera de la zona de reflujo
en la que se favorece la formación de contra-presiones
En caso de cañones de humos emparejados, la
cumbrera de combustible sólido o la del piso superior
deberá sobrepasar al menos en 50 cm a los otros para
evitar transferencias de presión entre los cañones
emparejados. La cumbrera no puede tener obstáculos
como muros, árboles o tejados en un radio de 10
metros. En caso contrario, elevar la cumbrera al
menos un metro por encima del obstáculo y, si hubiera
otras cumbreras cerca, separarlas al menos dos
metros. En cualquier caso, la cumbrera debe estar al
menos un metro por encima del punto más alto del
tejado.
SUPERFICIE SUPERIOR
SUPERFICI E INFERIOR
1 m
t
0,
5
m
t
S
Í
NO
