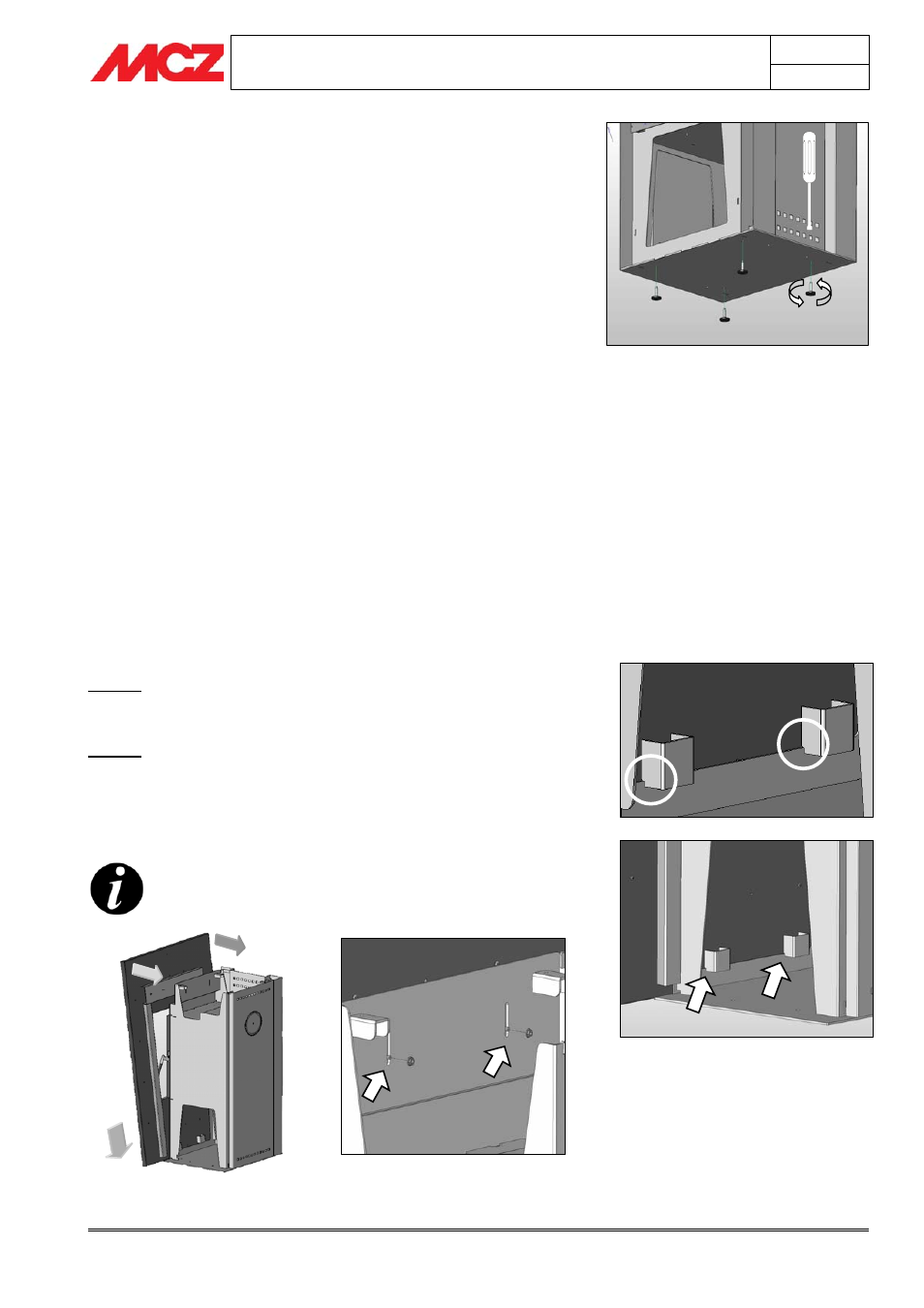

4.3. MONTAJE Y REGULACIÓN DE LAS PATAS

Algunos modelos prevén el montaje de patas de apoyo, cuya función es

nivelar (poner derecha) la estufa, de manera que esté alineada y bien

estable con respecto al suelo. En el caso del Módulo Legna, las patas

permiten también alzar la estructura para evitar que el marco

embellecedor entre en contacto con el pavimento. La regulación

correcta es aquella en la que el marco está separado aproximadamente

0,5 cm del pavimento.
Las patas están atornilladas a la base de la estructura; pueden

instalarse de la manera indicada en la figura y regularse aplicando un

destornillador al frontal de las patas .

4.4. MONTAJE DE LAS CERÁMICAS

Para el montaje de las cerámicas de cada modelo específico de estufa

de leña, consulte el manual de instalación de cerámicas contenido en el

embalaje de estas. A continuación se indican las instrucciones solo para

el montaje del marco embellecedor del producto Modulo.

4.5. MONTAJE MARCO (MODULO)

Para el montaje del marco de la estufa, tras haberla desembalado,

quitar la superficie de la estufa desenroscando los cuatro tornillos

superiores, aproximar el marco a la estructura y proseguir según las

fases que se indican a continuación

FASE 1
Acercar y encajar los soportes inferiores del marco en las ranuras

adecuadas situadas en la parte baja de la estructura de la estufa.
FASE 2
Acercar el marco y apoyarlo en el extremo superior de la estructura, de

tal forma que los tornillos se emparejen con los orificios presentes en la

misma estructura. Bloquear el marco usando los tornillos de fijación

adecuados, como se muestra en la ilustración.

Una vez realizada esta operación, asegurarse de la correcta

fijación del marco a la estructura de la estufa, comprobando

que esté firmemente bloqueada.









Acercar el marco a la estructura como se muestra en la figura y fijarlo usando los

tornillos y pernos de fijación
