2.4. CONEXIÓN CON EL CAÑÓN DE HUMO
La conexión con el cañón de humos es una parte muy importante, y
debe realizarse con cuidado y precaución. La estufa tiene la descarga
de humos superior o posterior.
El montaje del tubo de descarga de humos debe efectuarse de tal
modo que garantice la estanqueidad durante el funcionamiento del
aparato en depresión y evite la formación y desplazamiento de
condensación hacia la estufa.
Si instala un dispositivo de regulación manual del tiro dentro del tubo,
aquél no debe cerrar herméticamente la sección interna del conducto.
Dichos cierres deben poseer un mecanismo adecuado para evitar que la
válvula gire por completo hasta su posición de cerrado. La superficie
mínima de apertura de seguridad debe ser el 3% de la sección de paso,
y nunca inferior a 10 cm². Si el canal de humo tiene un tramo
horizontal, éste debe tener una progresión ascendente con una
inclinación mínima del 3-5% (3-5 cm por cada metro).
La parte horizontal inclinada no debe tener una longitud
superior a 2 m.
Está prohibido el uso de tubos flexibles o de
amianto-cemento. El tubo de humos no debe
atravesar lugares en los que esté prohibida la
instalación de aparatos de combustión. Está
prohibido el uso de tubos en pendiente descendente.
2.5. CAÑON DE HUMOS
El cañón de humos es el elemento fundamental para la eliminación
de los humos y por lo tanto debe cumplir los siguientes requisitos:
•
Ser impermeable y estar aislado térmicamente.
•
Estar fabricado con materiales idóneos para resistir al calor, a
la acción de los productos de la combustión y a los posibles
vapores de condensación.
•
Tener una progresión vertical con desviaciones del eje que no
superen los 45° y sin estrangulamientos.
•
Respetar los requisitos indicados en el cuadro técnico, tales
como la sección interna de la chimenea y la altura.
•
Tener una sección interna preferiblemente circular.
•
Si ya existía antes y ha funcionado previamente, es necesario
limpiarlo.
El cañón de humos es de una importancia primaria
para el funcionamiento correcto y la seguridad de la
estufa.

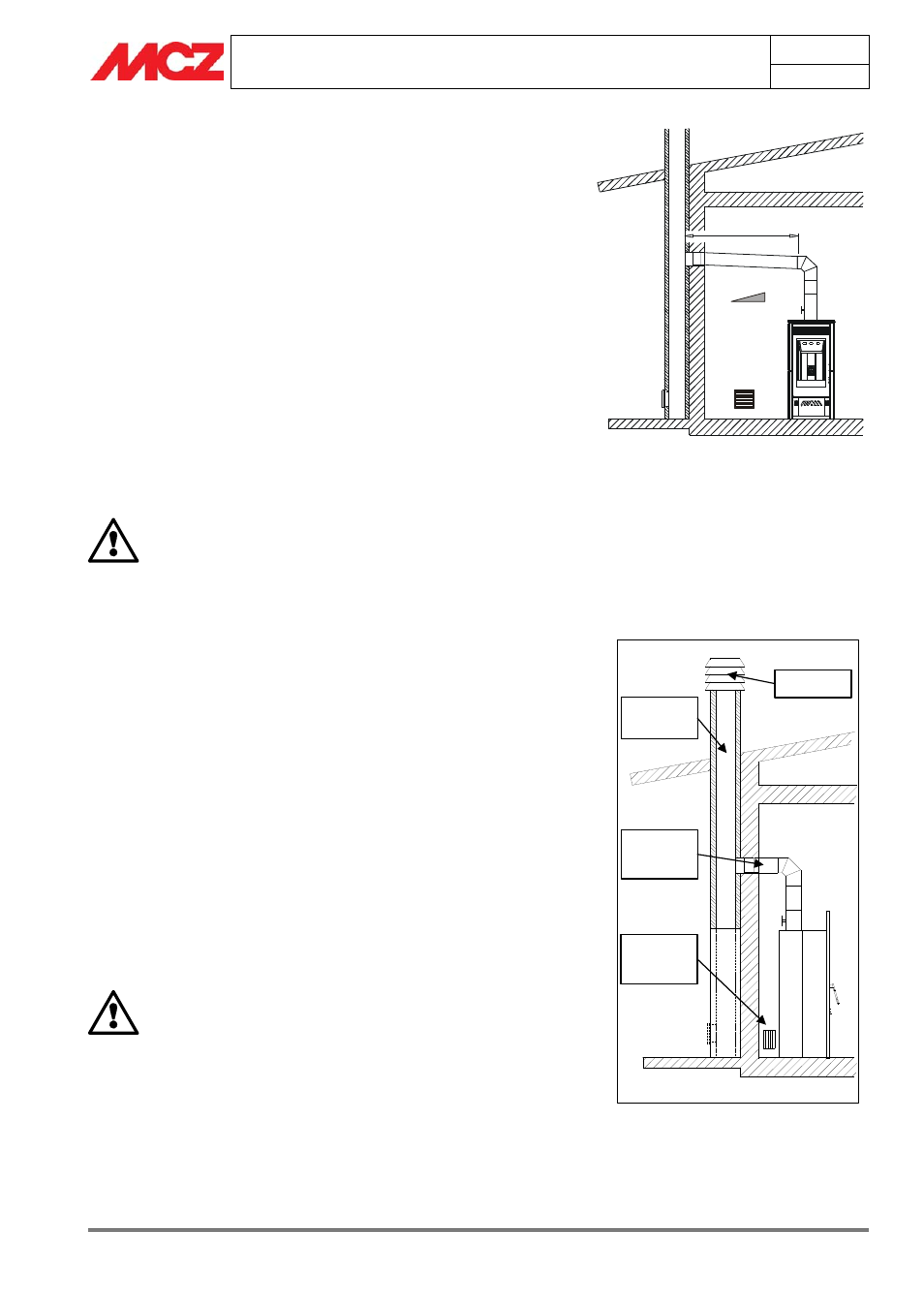

Ejemplo de conexión con el cañón de humos
Representación de un cañón de humos
realizado correctamente con una cámara
con cierre estanco para la recogida de
desechos sólidos de la combustión en el pie
del tramo ascendente externo.
Cumbrera
Cañón de
humos
Toma de aire
externa
Conexión de
humos
MAX 2 mt.
3 - 5 %
