Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
8
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida

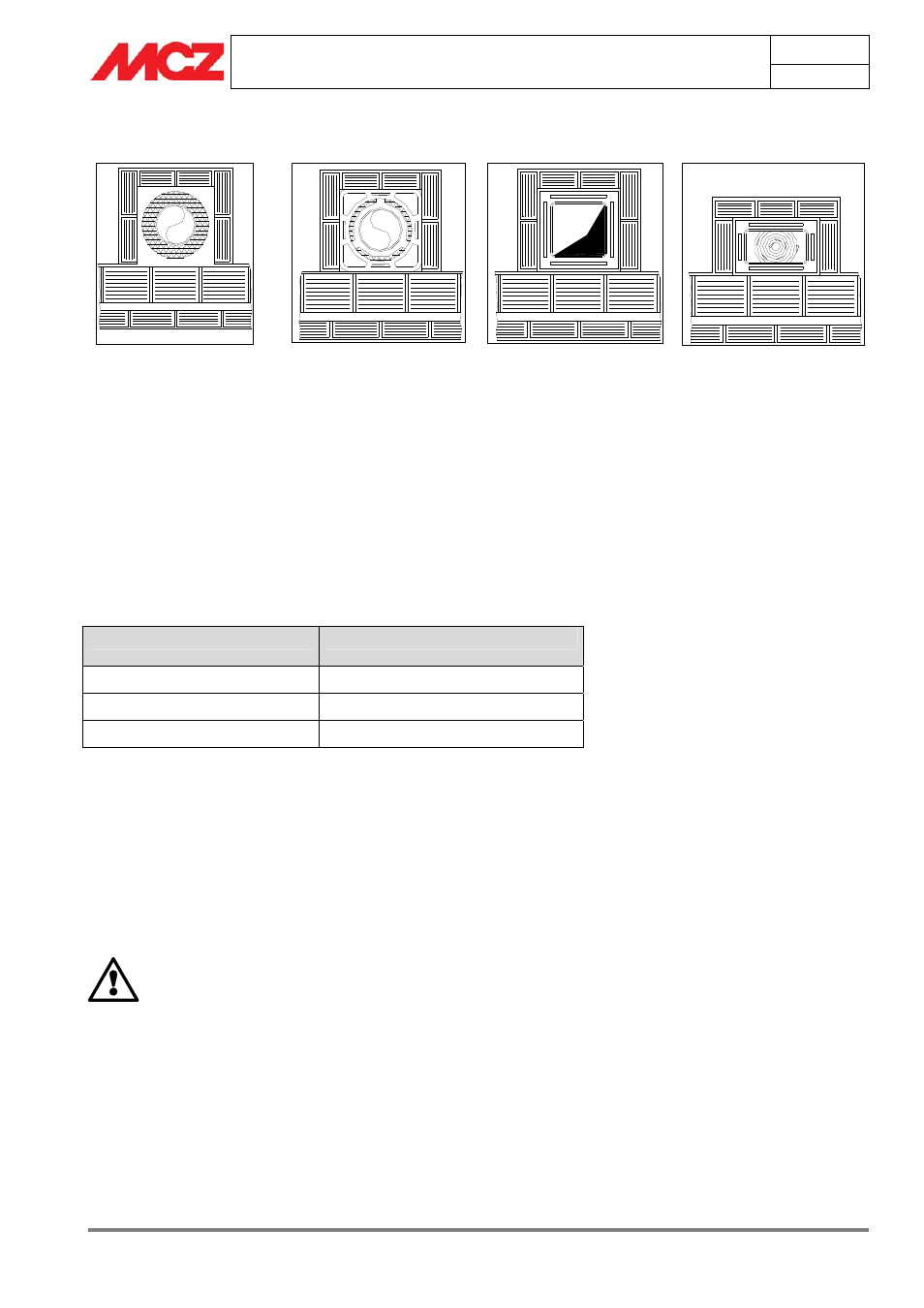

2.5.1. Ejemplos de cañones de humos
Cañón de humos de acero Aisi
304 con doble cámara aislada
con fibra cerámica o
equivalente, con una resistencia
de 400°C.
EXCEPCIONAL
Cañón de humos de refractario
con cámara doble aislada y
envoltura externa de hormigón
aligerado con algún material
alveolar como la arcilla.
BUENA
Cañón de humos tradicional de
arcilla, sección cuadrada con
insertos aislantes vacíos.
MEDIOCRE
Evitar cañones de humos de
sección rectangular cuyo lado
mayor sea el doble del menor,
como 20x40 o 15x30.
MEDIOCRE
En aquellos cañones de humos con sección cuadrada o rectangular, las
aristas deben estar redondeadas con un radio de, al menos, 20 mm.
Para la sección rectangular, la proporción de los lados internos debe ser
de ≤1,5.
La sección recomendada del cañón de humos, en función de su
longitud, se muestra en el siguiente cuadro:
Altura (m) Sección (cm²)
hasta 5 m (20x30 cm o ∅ 22 cm)
De 5 a 7 m (20x20 cm o ∅ 20 cm)
Más de 7 m (18x18 cm o ∅ 18 cm)
Nota: Una sección demasiado pequeña o demasiado grande provoca una disminución del
tiro y un escaso aislamiento térmico.
Para secciones particulares o variaciones de sección o recorrido, deberá
efectuarse una prueba de funcionamiento del sistema de evacuación de
humos en conformidad con UNI 9615.
Es aconsejable que el conducto de humos esté dotado de una cámara
de recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad desde una
puerta de cierre hermético.
¡IMPORTANTE!
En caso de que haya dudas acerca de las prestaciones
del mismo cañón de humos o de que sus dimensiones
sean distintas de las recomendadas, le aconsejamos
encarecidamente que llame a un instalador autorizado
por MCZ para que realice un estudio del lugar y
mediciones instrumentales de las prestaciones de del
cañón de humos (mediciones con micromanómetro)
MCZ s.p.a. declina toda responsabilidad con respecto a
un mal funcionamiento de la estufa si éste se debe a
un cañón de humos de dimensiones no adecuadas o
instalado de tal forma que no satisfaga los requisitos
enumerados.
