MCZ Omega '05 Manual del usuario
Página 24
ESTUFAS DE PELLAS DE MADERA
Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
24
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida
ES
P
A
N
O
L
~

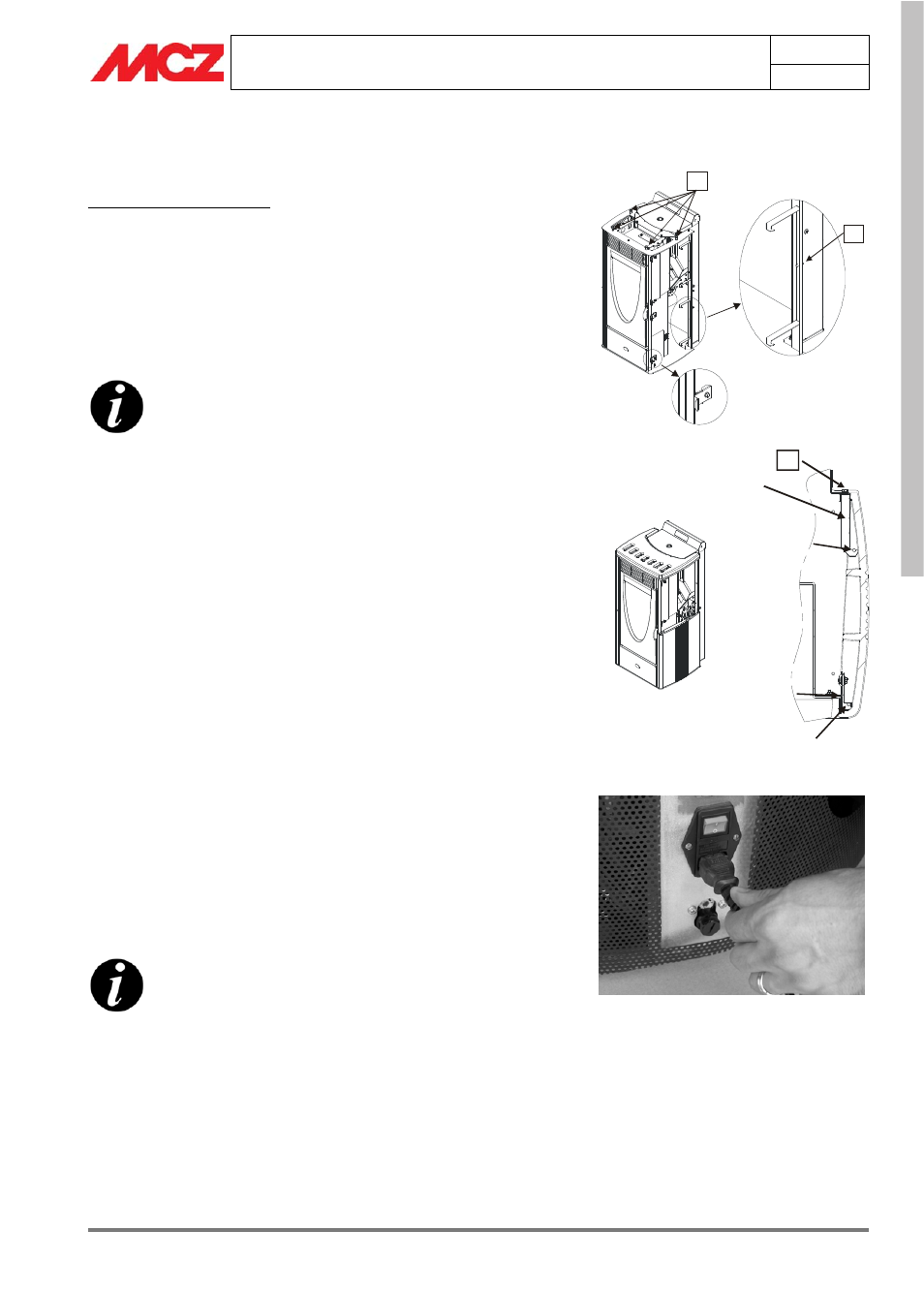

3.3. Montaje del revestimiento de cerámica para
Omega-Planet
UN VISTAZO A LA ESTUFA
En la parte anterior se encuentran los enganches (A) regulables en
profundidad y en anchura (hay sólo dos para cada baldosa). La posición
en la que están fijados debería ser ya la correcta.
Posteriormente se encuentran los enganches (B) fijados
provisionalmente al armazón de la estufa. Aflojar el tornillo (Z) que los
bloquea (sin quitarlo completamente) de manera que puedan
desplazarse horizontalmente.
EL MONTAJE DE LAS BALDOSAS DEBE INICIAR
SIEMPRE POR ABAJO
Coger una baldosa del paquete (junto a sus pivotes ya colocados),
ponerse en un lado de la estufa y colocar desde adelante la baldosa de
manera que los enganches (A) vayan al tope del pivote anterior.
Apoyar posteriormente la baldosa al armazón de la estufa, coger el
enganche posterior (B) y, usando su tornillo como empuñadura, hacer
de manera que las extremidades ganchudas agarren el pivote posterior
de la baldosa.
Controlar que la posición sea correcta y bloquear a fondo el tornillo.
Repetir el mismo procedimiento para las otras baldosas.
Montar por último la tapa apoyándola sobre las cuatro gomas (K): Con
la presión cruzada de los dedos controlar que ésta última tenga una
posición estable y si se encuentra un punto que es necesario nivelar,
hacerlo mediante la goma o la arandela que se encuentra debajo.
3.4. Conexión eléctrica
Conectar el cable de alimentación primero a la parte trasera de la
estufa y después a una toma eléctrica de pared. Fig.15
El interruptor general situado en la parte trasera debe accionarse sólo
para encender la estufa; en caso contrario es aconsejable tenerlo
apagado.
En periodos de inactividad de la estufa es
aconsejable quitar el cable de conexión de la misma.
K
Z
Enganche
B
Enganche
A
Enganche
A
Enganche
B
Pivote anterior
cerámica
Z
Pivote
posterior
cerámica
