ESTUFAS DE PELLAS DE MADERA Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
15
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida
ES
P
A
N
O
L
~
No es obligatorio conectar la toma de aire directamente
con la estufa (comunicante directamente con el
exterior) pero de la sección citada anteriormente deben
estar siempre garantizados unos 50 m³/h de aire.
Ver norma UNI 10683 REV.
2.6. Conexión del tubo de descarga de humos
Al realizar el agujero para el paso del tubo de descarga de humos es
necesario tener en cuenta la posible presencia de materiales
inflamables. Si el orificio debe atravesar una pared de madera o de un
material termolábil EL INSTALADOR DEBE utilizar en primer lugar el
racor correspondiente de pared (diámetro 13 cm mínimo) y aislar
térmicamente de manera adecuada el tubo de la estufa que lo atraviesa
con materiales aislantes idóneos (esp. 1.3 - 5 cm con conductibilidad
térmica mín. de 0.07 W/m°K).
Lo mismo ocurre si el tubo de la estufa debe recorrer tramos
horizontales o verticales permaneciendo siempre cerca (mín. 20 cm) de
la pared termolábil.
Como alternativa se aconseja el uso de tubo industrial térmicamente
aislado, que puede utilizarse también en el exterior para evitar los
vapores de condensación.
La cámara de combustión trabaja en depresión. El conducto de humos
para la descarga de los mismos estará en depresión cuando esté
conectado a un cañón de humos eficiente como ha sido prescrito.
Es necesario utilizar siempre tubos y racores con
guarniciones adecuadas que garanticen la
hermeticidad.
Todos los tramos del conducto de humos deben ser
inspeccionables y extraíbles para hacer posible su limpieza
periódica interna (racor en forma de T con inspección).
Colocar la estufa considerando todas las prescripciones y las
precauciones mencionadas hasta el momento.
¡IMPORTANTE!
Todos los cambios de dirección de 90º del canal de
descarga de humos deben estar provistos de racores
con forma de T que ofrezcan la posibilidad de ser
inspeccionados. (ver accesorios estufa de pellas)
Está terminantemente prohibido el uso de una red en
la extremidad del tubo de descarga, puesto que
podría provocar un mal funcionamiento de la estufa.
PARA LA CONEXIÓN CON CAÑÓN DE HUMOS NO
DEBEN USARSE MÁS DE 2-3 m. DE TUBERÍA
HORIZONTAL Y TAMPOCO DEBEN USARSE MÁS DE 3
CURVAS DE 90º

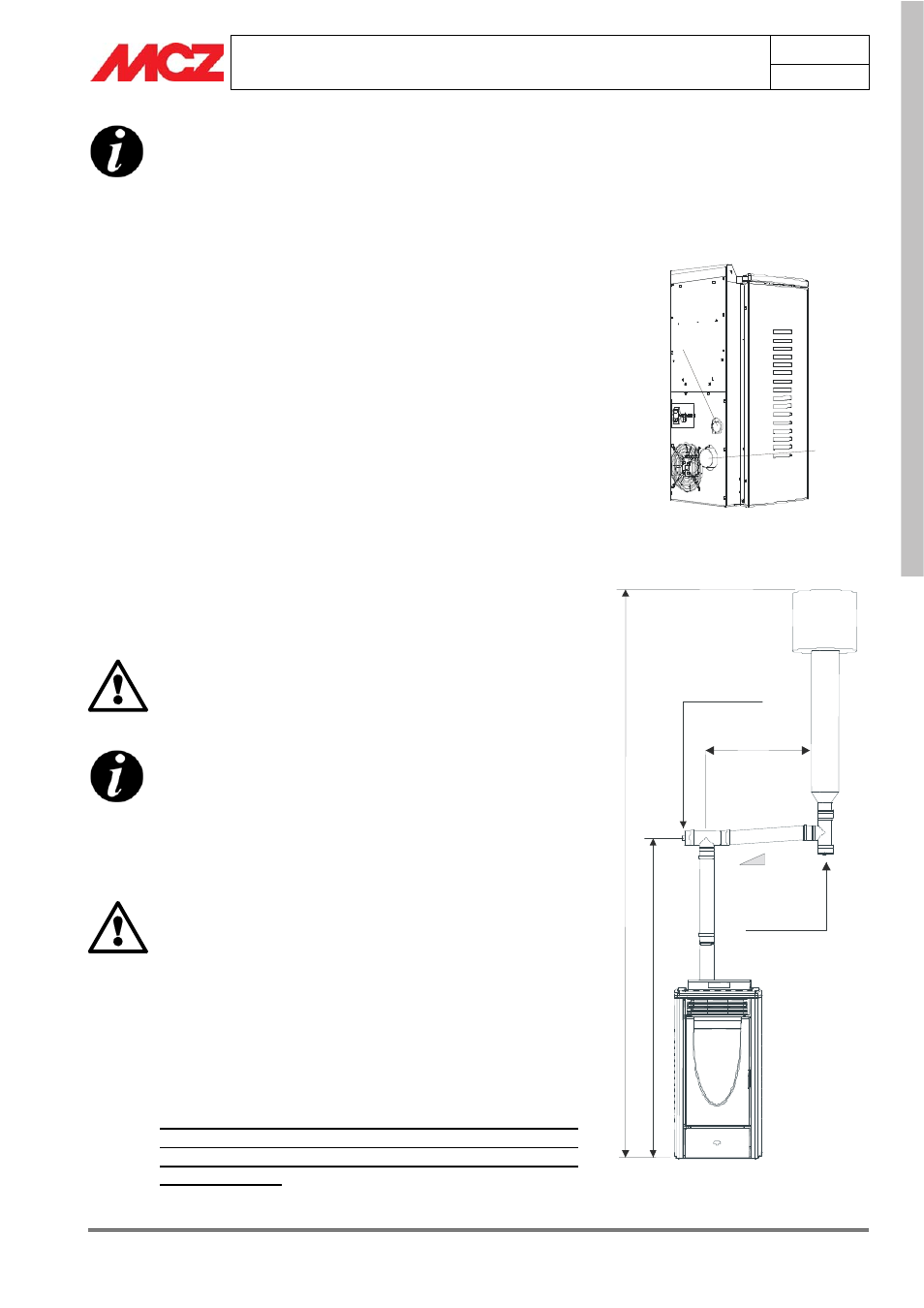

Ejemplo de instalación con estufa Saturn
Visión estufa Saturn
Aire
comburente
Saloda
humos
3-5 %
2 - 3 m. MÁX
IInspección
IInspección
A
lt
ura m
a
y
o
r
de
4 m
.
M
íni
m
o
1,
5-2
m
.
