ESTUFAS DE PELLAS DE MADERA Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
16
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida
ES
P
A
N
O
L
~
2.7. Conexión con el cañón de humo
Las dimensiones internas del cañón de humos no deben sobrepasar los
20X20 cm. o los 20 cm de diámetro; en caso de que se superen estas
dimensiones o de que el cañón de humos esté en malas condiciones
(p.ej. grietas, aislamiento escaso, etc.) se aconseja introducir en el
cañón de humos un tubo de acero inox de un diámetro adecuado en
toda su longitud, hasta la cima. Fig.5
Comprobar con instrumentos adecuados que haya un tiro mín. de 10 Pa.
Colocar en la base del cañón de humos una inspección para su control
periódico y para su limpieza, que debe realizarse anualmente.
Efectuar la conexión hermética con el cañón de humos con los racores
y tubos aconsejados por MCZ.
Controlar estrictamente que se haya instalado una cumbrera antiviento
según las normas vigentes.
Este tipo de conexión, incluso en caso de ausencia
momentánea de la corriente, asegura la evacuación
de los humos.
2.8. Conexión con un conducto exterior con tubo
aislado o doble pared
El conducto externo debe tener unas dimensiones internas mínimas de
10X10 cm o un diámetro de 10 cm. y máximas de 20X20 cm. ó 20 cm
de diámetro. Comprobar con instrumentos adecuados que haya un tiro
de 10 Pa. Fig.6
Deben utilizarse sólo tubos aislados (doble pared) de acero inox lisos
en el interior (no está admitido el uso de tubos inox flexibles) fijados a
la pared.
Colocar en la base del conducto vertical externo una inspección para su
control periódico y para su limpieza, que debe realizarse anualmente.
Efectuar la conexión hermética con el cañón de humos con los racores
y tubos aconsejados por MCZ.
Controlar rigurosamente que se haya instalado una cumbrera antiviento
según las normas vigentes.
Este tipo de conexión, incluso en caso de ausencia
momentánea de la corriente, asegura la evacuación
de los humos.
2.9. Conexión con cañón de humos o con conducto
de humos
Para obtener un buen funcionamiento de la estufa, la conexión entre la
misma y el cañón de humos no debe tener una inclinación de menos
del 3%, la longitud del tramo horizontal no debe superar los 2/3 m.
y el tramo vertical de un racor con forma de T a otro (cambio de
dirección) no debe ser inferior a 1,5 m.
Comprobar con instrumentos adecuados que haya un tiro mín. de 10
Pa. Fig.7
Colocar en la base del cañón de humos una inspección para su control
periódico y para su limpieza, que debe realizarse anualmente.

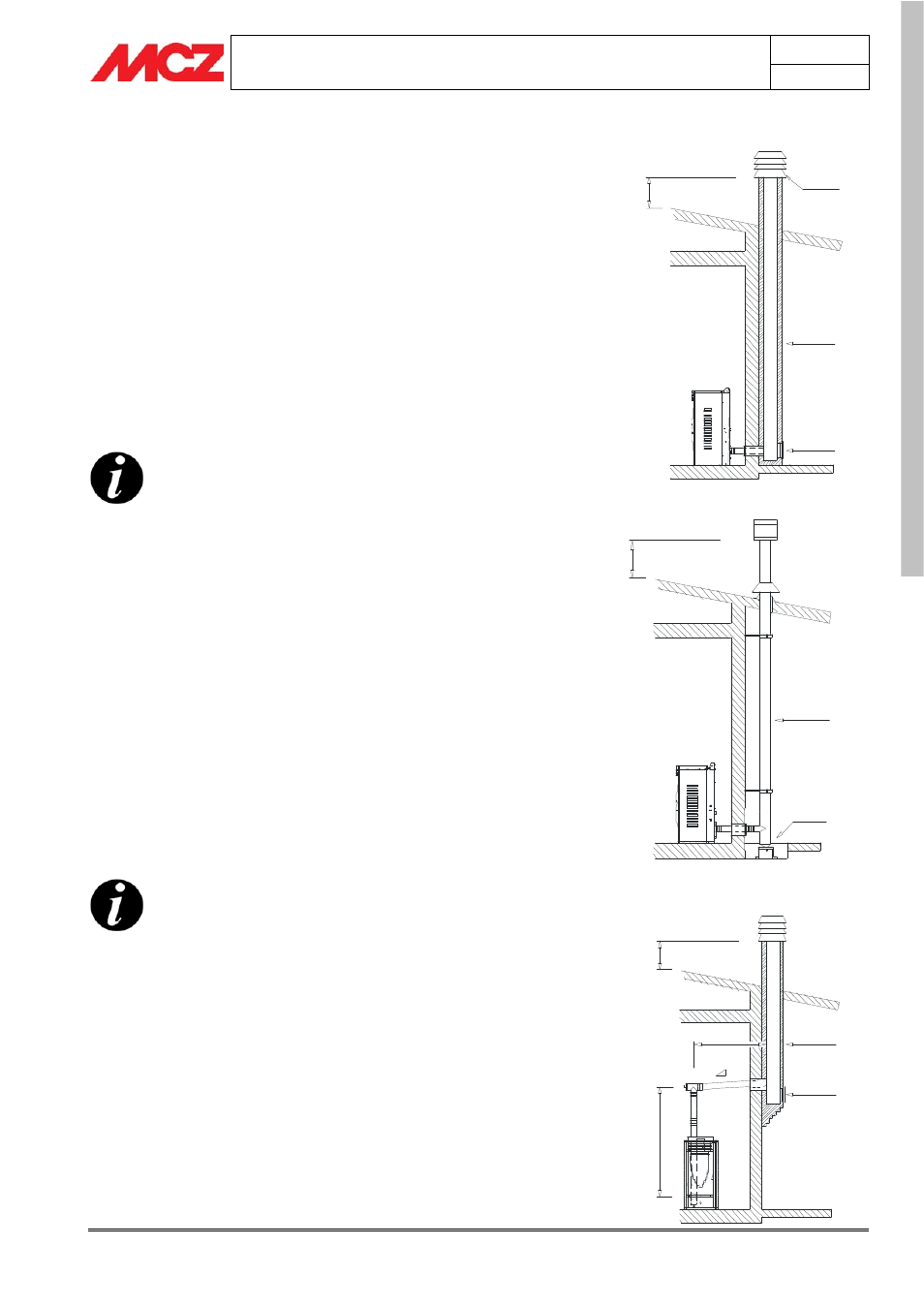

Fig. 5
Fig. 6
Fig. 7
Cañón de
humos
Cumbrera
antiviento
Inspección
0,5 m.
3-5 %
2 - 3 m. MÁX
M
íni
m
o
1,
5-2
m
.
IInspección
0,5 m.
Cañón de
humos
Conducto
externo
aislado
Inspección
0,5 m.
