ESTUFAS DE PELLAS DE MADERA Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
30
Funcionamiento Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida
• Haber elegido el tipo de instalación (cañón horizontal o vertical)

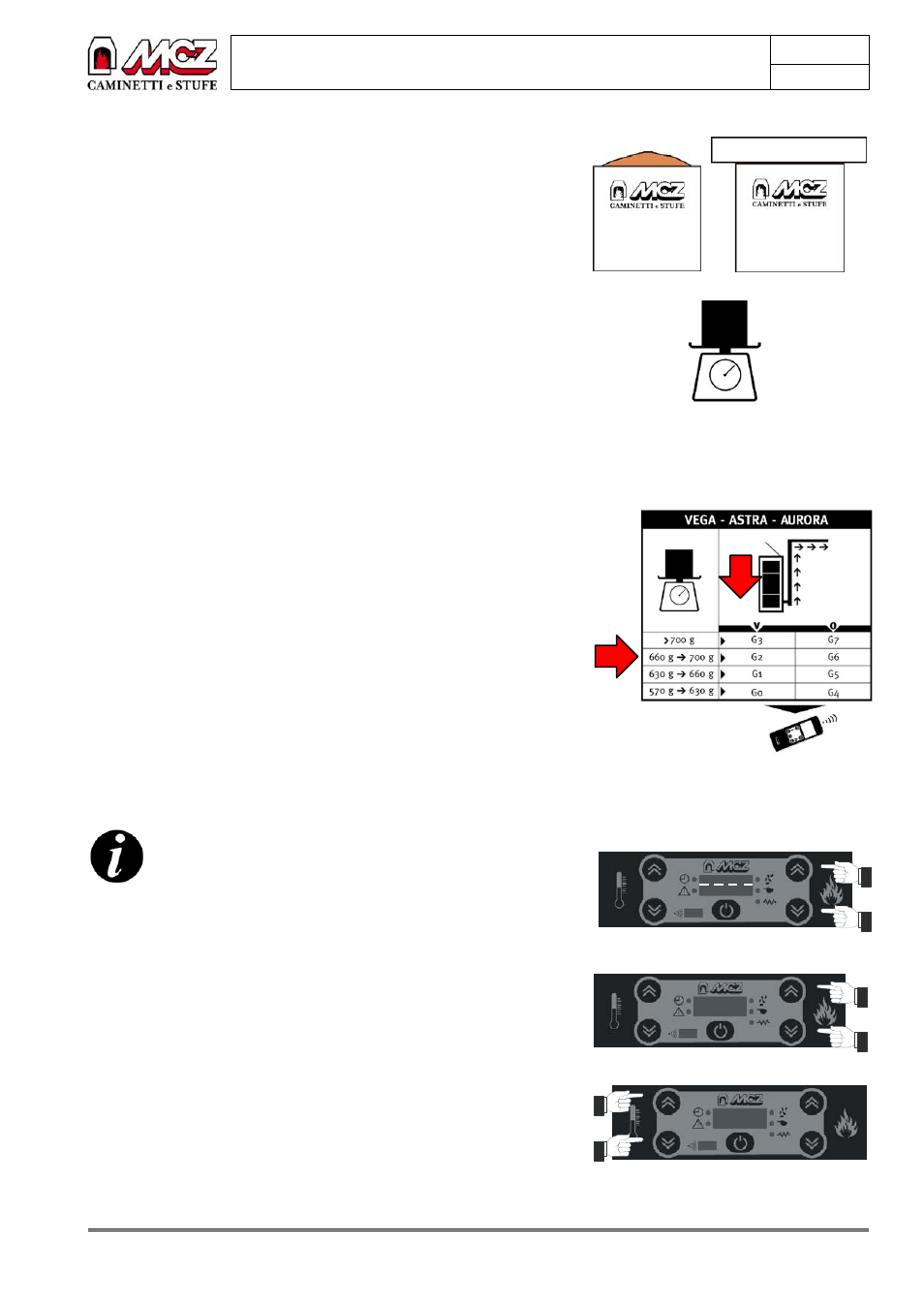

Rellenar de combustible el medidor generosamente sin compactarlo
(es decir batiendo el medidor sobre la mesa o prensándolo con las
manos) Fig. 18.
Apoyar una tablilla (o una regla, lama, lápiz) en los bordes de la caja y
nivelar el material eliminando la parte en exceso. Fig.19
Pesarlo todo (contenedor + combustible) y anotar el peso.
Coger el medidor, vaciarlo y orientarlo de manera que se pueda
identificar el gráfico que sirve para la elección de la receta. Fig.20
4.7.2. Procedimiento elección receta
Identificar en la columna de la izquierda llamada “Pesada” la línea en la
que está comprendido el peso observado precedentemente.
Manteniendo la línea elegida, a la derecha de la columna se encontrarán
los números que, dependiendo del tipo de instalación de la estufa (con
cañón de humos predominantemente vertical o horizontal),
permitirán elegir la receta optimal para el tipo de pellas empleado.
Ejemplo:
Supongamos que se decide instalar la estufa eligiendo la programación
con cañón de humos vertical y que el peso del medidor con el
combustible sea de 680 gramos.
En primer lugar, se identifica el tipo de estufa que tenemos a
disposición (la Modulo Pellets se corresponde con VEGA-ASTRA-
AURORA) y después se mira el cuadro correspondiente, situado en
una cara del medidor. Se puede observar que en la columna "Peso" los
680 g están comprendidos en la línea denominada "de 660 a 700”.
Manteniendo la línea, a la derecha se encuentra escrito “G2” que
corresponde a la columna que tiene como símbolo una estufa con
un cañón de humos vertical. La receta con la que se programará la
estufa es la G2.
4.7.3. Memorización de la receta en la estufa.
EL PROCEDIMIENTO PARA LA SELECCIÓN DE LA
RECETA ESTÁ ACTIVO SOLAMENTE CON LA ESTUFA
APAGADA.
Pulsar simultáneamente los pulsadores p y q .
Aparecerá el mensaje “ric”, alternándose con el número de receta que
se ha configurado anteriormente (para seguir con el ejemplo
precedente, se indicará “n G2”).
Si en cambio aparece “—–” significa que en el momento no hay
seleccionada ninguna receta .
Para salir del menú sin aportar modificaciones apretar el pulsador
p o
el pulsador q o esperar 120 segundos sin apretar ningún pulsador.
Para modificar o programar una receta seguir el siguiente procedimiento:
Apretar simultáneamente los pulsadores
p y q y aparecerá escrito
“ric” alternativamente al número de receta programado (para llamar el
ejemplo precedente aparecerá indicado “n G2”).
Para modificar o configurar una nueva receta, pulsar los botones
n o
o para buscar la receta deseada según el esquema que figura en el
BoxPellet® (medidor) y que aparece también en esta página.
Fase 1: Para acceder al menú de configuración
apretar los pulsadores indicados
Primer accesso al menú de elección de la
receta
Fase 2: Para elegir la receta deseada apretar
los pulsadores indicados
Fig. 18 Fig. 19
Fig. 20
1
2
4
3
5
r ic
1
2
4
3
5
1
2
4
3
5
n G2
