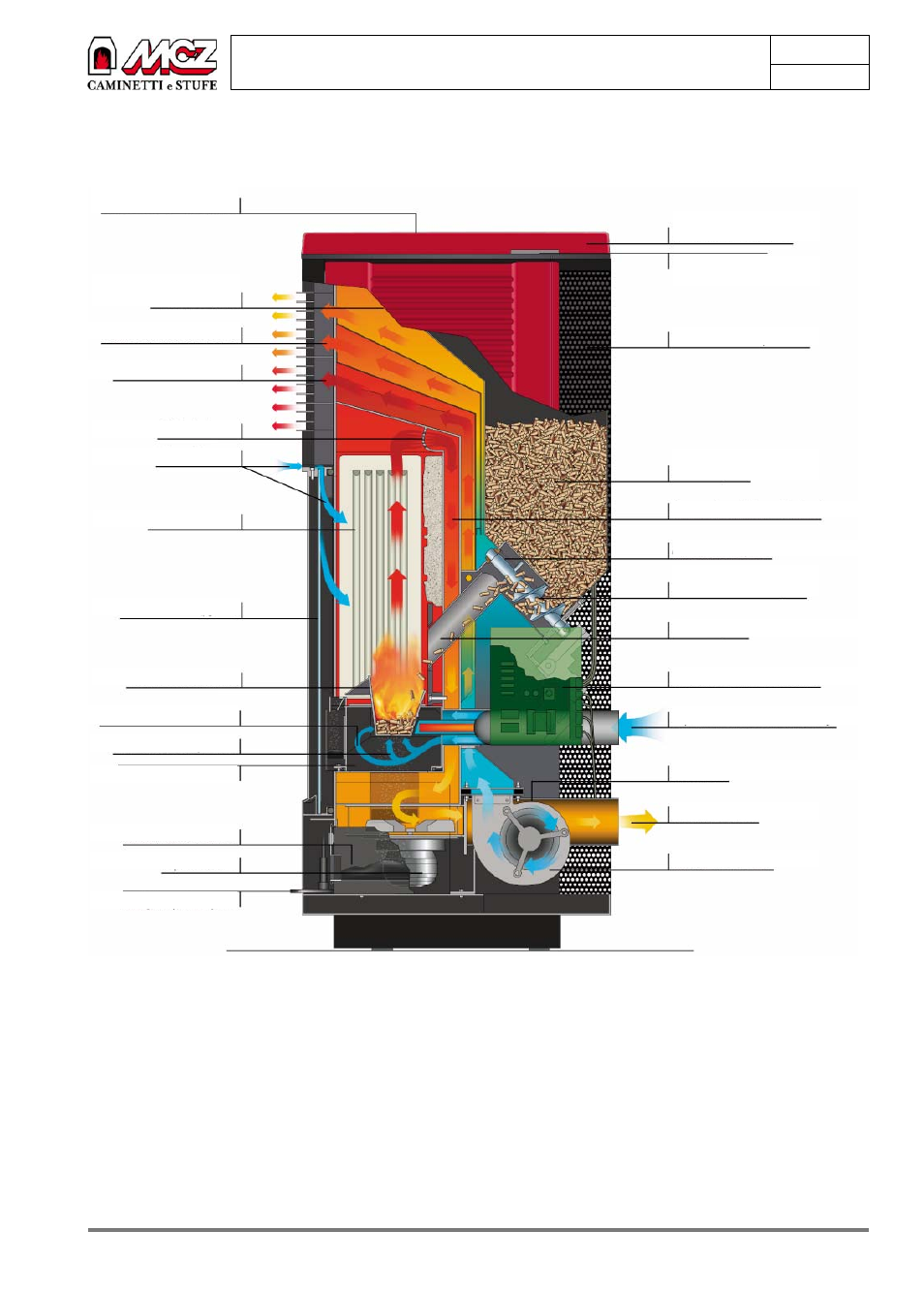

2.2.1. Sección de una estufa de pellas MCZ
Puerta carga pellas de
madera
Sonda compartimento
pellas de madera
Salida aire caliente convección
Salida aire caliente ventilado
Rejilla deflector
Aire limpieza cristal
Hogar de Alutec®
Puerta con cristal (750° C)
Brasero de acero inox
Aire comburente secundario
Aire comburente primario
Cajón ceniza central
Cajón ceniza lateral
Aspirador humos
Manija abertura puerta
Revestimiento en cerámica
Pequeño panel de mandos
Panel cierre posterior
Depósito pellas de madera
Cámara (intercambiador de calor)
Alimentación pellas de madera
Cóclea alimentación pellas
de madera
Conducto pellas de madera
Tarjeta electrónica de control
Aspiración aire comburente ø 50
Sonda humos
Descarga humos ø 80
Ventilador aire caliente
Estuda mod. ANTARES
