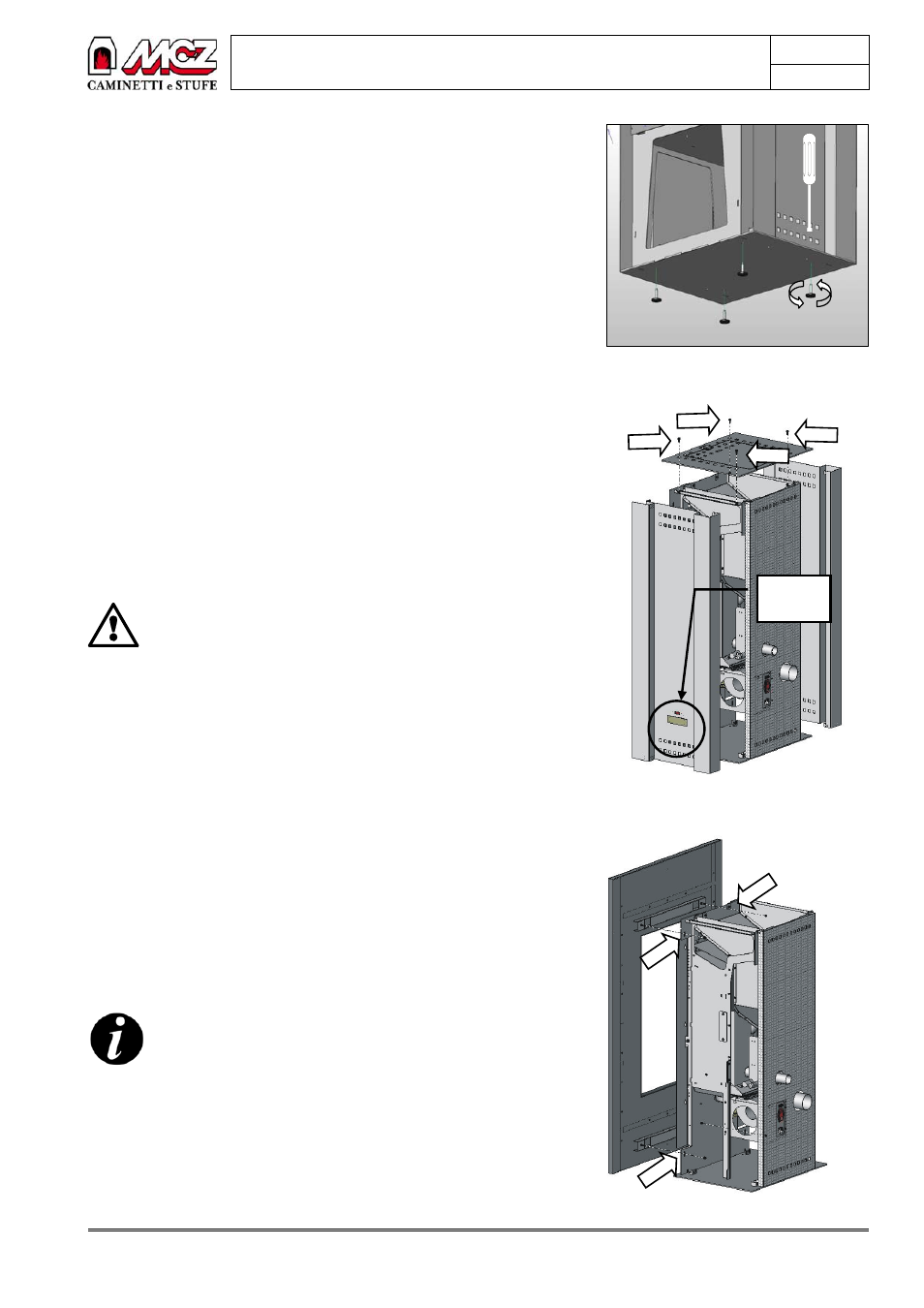

ESTUFAS DE PELLAS DE MADERA Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág.
22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Reproducción prohibida
3.3.1.
MONTAJE Y REGULACIÓN PIES
La función de los pies de apoyo es la de nivelar la estufa de forma que
se encuentre alineada y bien estable en el suelo. Además, permiten
elevar la estructura con el fin de evitar que el marco embellecedor
entre en contacto con el suelo.
Una correcta regulación permite que el marco esté separado del suelo
en 0,5 cm aproximadamente.
Los pies se atornillan a la base de la estructura, y es posible instalarlos
como se muestra en la ilustración y regularlos con un destornillador,
actuando en la cabeza de los pies, antes de montar el marco
embellecedor.
3.4. MONTAJE MARCO EMBELLECEDOR
Para que el montaje del marco embellecedor resulte más fácil, es
necesario desmontar los costados y la tapa de acero, para poder así
acceder con más comodidad a los puntos de fijación del marco (ver
Figura 5).
El desmontaje de los costados de acero resulta muy fácil, ya que éstos
están simplemente encajados en su alojamiento y fijados sólo por los
tornillos que sujetan la tapa superior de acero a la estructura (ver
Figura 4).
Prestar mucha atención durante el desmontaje del
costado que contiene el panel de mandos (costado
dcho.). Antes de separar el costado de la estructura,
comprobar que el cable de conexión entre el panel de
mandos y la tarjeta electrónica se encuentre
desconectado. De no ser así, se corre el riesgo de
dañar la instalación eléctrica de la estufa y
comprometer su funcionamiento.
El cable de conexión en cuestión posee una clavija de
fácil extracción de la parte posterior del panel de
mandos.
Desconectar el cable sólo cuando no haya tensión de
red.
Para montar el marco de la estufa, tras haberla desembalado, basta
con aproximarlo a la estructura y fijarlo a ésta usando los cuatro
tornillos de fijación que se muestran en Figura 5.
En la Figura 5 ilustramos el procedimiento de fijación del marco a la
estructura sin costados.
Una vez realizada esta operación, asegurarse de la correcta
fijación del marco a la estructura de la estufa, comprobando
que esté firmemente bloqueada.
Para volver a montar los costados y la tapa, una vez que se ha fijado
sólidamente el marco, proceder con la operaciones de desmontaje,
recién realizadas, en sentido inverso. Es decir: apoyar los costados,
colocar la tapadera en la parte superior y fijar el conjunto con los
tornillos adecuados.
Figura 5 – Montaje marco embellecedor
Figura 4 – Montaje / desmontaje de los costados
y la tapa de acero
Panel de
mandos
Figura 3 – Pies de apoyo: montaje y regulación
