6 5
4
8
7
9
12
11
10
2
3
1
49

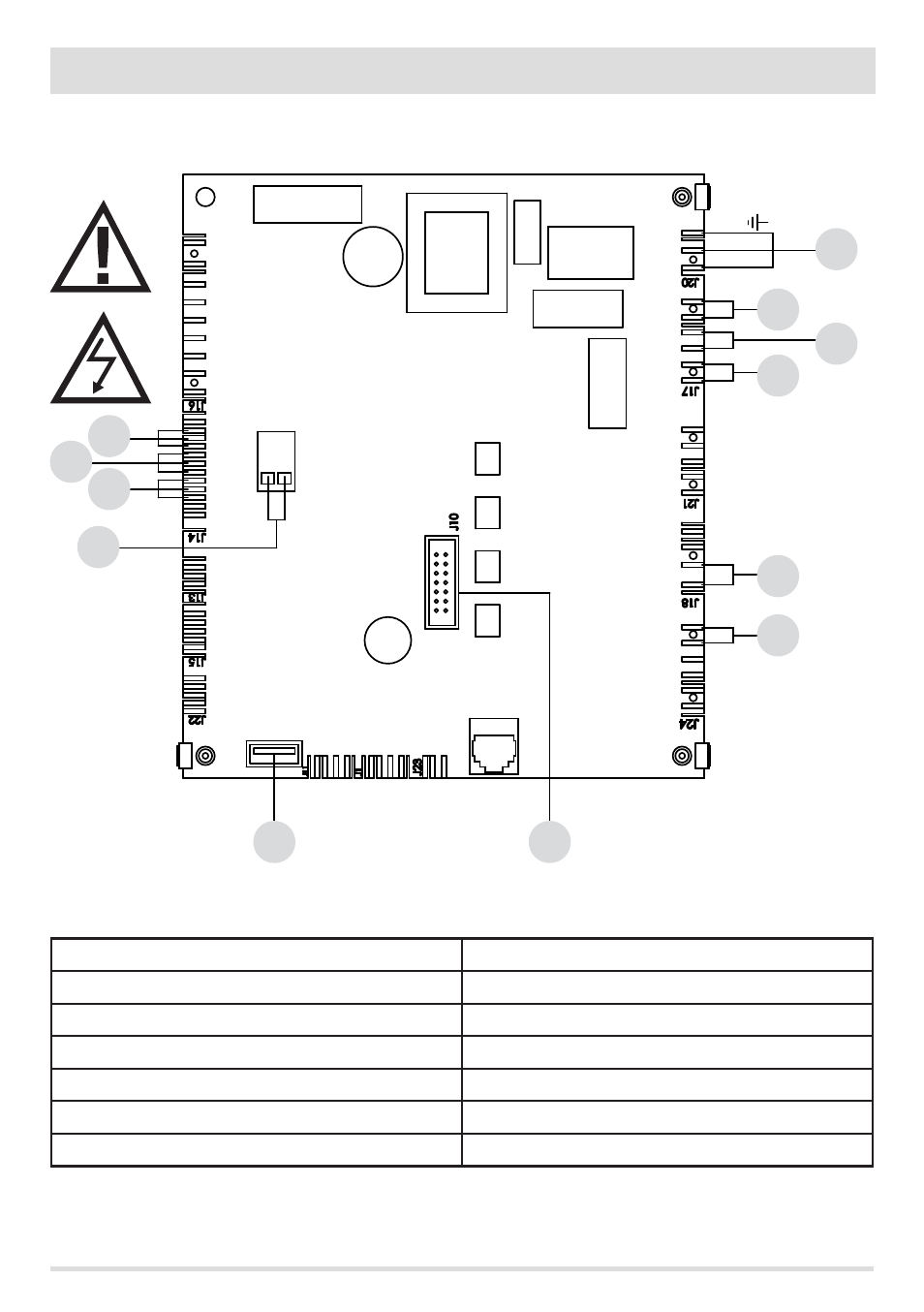

14-TARGETA ELECTRÓNICA
Servicio técnico - Derechos reservados - Reproducción prohibida
LEYENDA CABLEADO DE LA TARJETA MADRE
1. ENCODER VENTILADOR DE HUMOS 8. VENTILADOR DE AIRE
2. ENCODER MOTORREDUCTOR 9. MOTORREDUCTOR
3. TRANSDUCTOR DE PRESIÓN 10. VENTILADOR DE HUMOS
4. SONDA TEMPERATURA DE HUMOS 11. RESISTENCIA
5. ACTUALIZACIÓN DEL SOFTWARE 12. INTERRUPTOR
6. PANEL DE EMERGENCIA
7. TERMO PROTECTOR DEL DEPÓSITO
IMPORTANTE:
El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas diferentes
entre sн.
