A B C
D
E
A
B
C
D
15°
E
F
A
B
C
D
E
30°
F
9
4-SALIDA DE HUMOS
Servicio técnico - Derechos reservados - Reproducción prohibida
CARACTERÍSTICAS TÉCNICAS
Debe verificar la eficiencia de la chimenea un técnico cualificado.
La chimenea debe de sellarse en su trayectoria vertical de gases de combustión i sin cuellos de botella. Debe de realizarse con materiales
impermeables, aislada térmicamente y resistentes a los esfuerzos mecánicos a los que estará sometida a través del tiempo (recomendamos
chimeneas A/316 o refractaria con aislamiento de doble sección). Debe estar aislado externamente para evitar la condensación y reducir
el efecto de la refrigeración de los humos. Debe de transcurrir a cierta distancia de materiales inflamables o combustibles, dejando un
espacio aireado o aislado térmicamente. Comprobar dicha distancia especificada por el fabricante de la chimenea de acuerdo con EN1443.
La boca de la chimenea debe estar en la misma habitación en la que se instala el aparato, o como máximo en la sala adyacente, con una
cámara de recogida, en la parte baja de la boca, del hollín y la condensación. Esta debe de ser accesible a través de una puerta de metal
a prueba de agua.

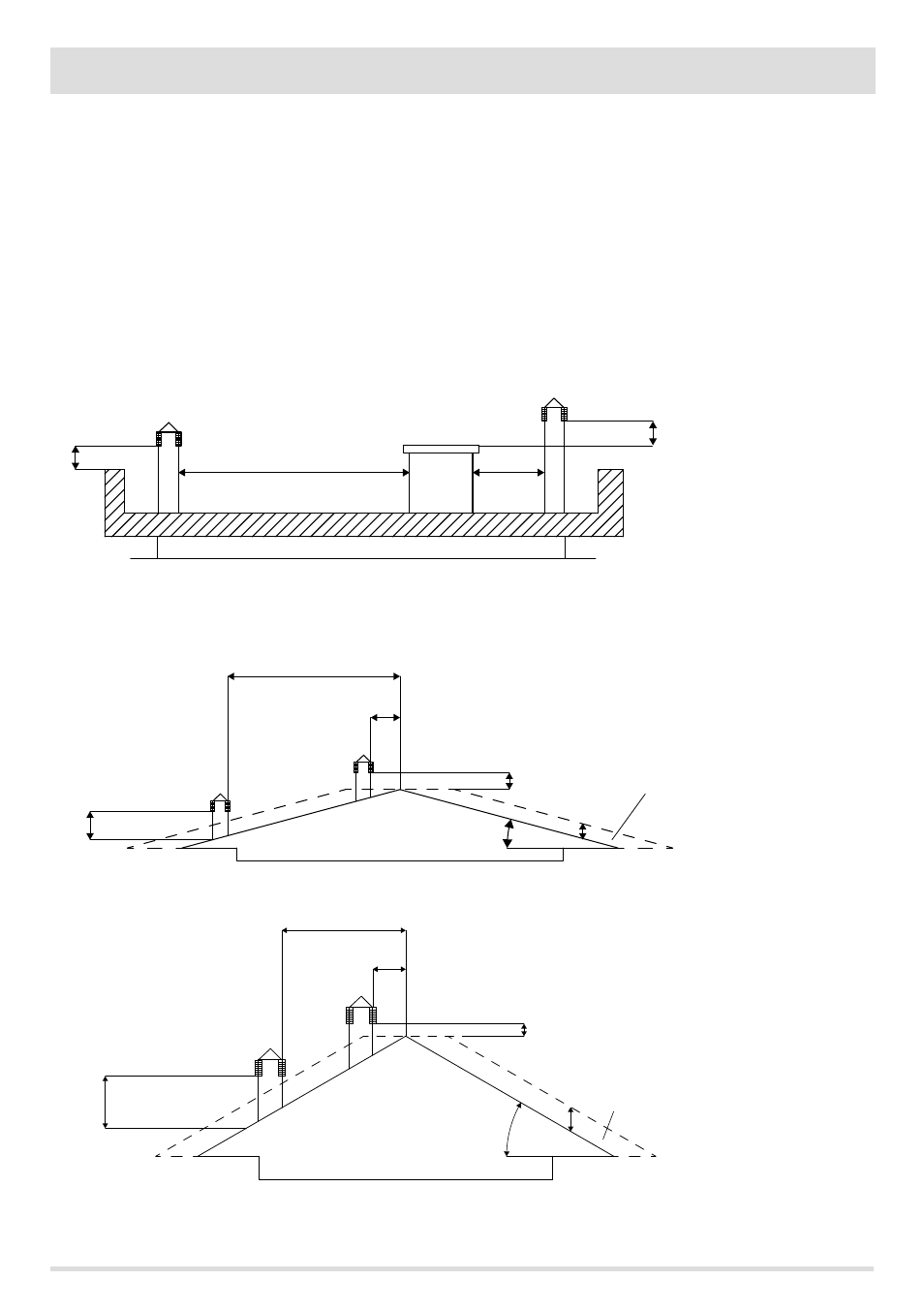

CUBIERTA PLANA
CUBIERTA A 15º
CUBIERTA A 30º
A= 0,50 metros
B= >2 metros
C= <2 metros
D= 0,5 metros
E= Volumen Tecnico
A=min.1,00 metros
B= >1,85 metros
C= <1,85 metros
D= 0,5 metros sobre el
punto mas alto del tejado
E= 0,5 metros
F= zona de reflujo
A=min.1,30 metros
B= >1,50 metros
C= <1,50 metros
D= 0,5 metros sobre el
punto mas alto del tejado
E= 0,80 metros
F= zona de reflujo
FIGURA 2
FIGURA 3
FIGURA 4
