4-SALIDA DE HUMOS

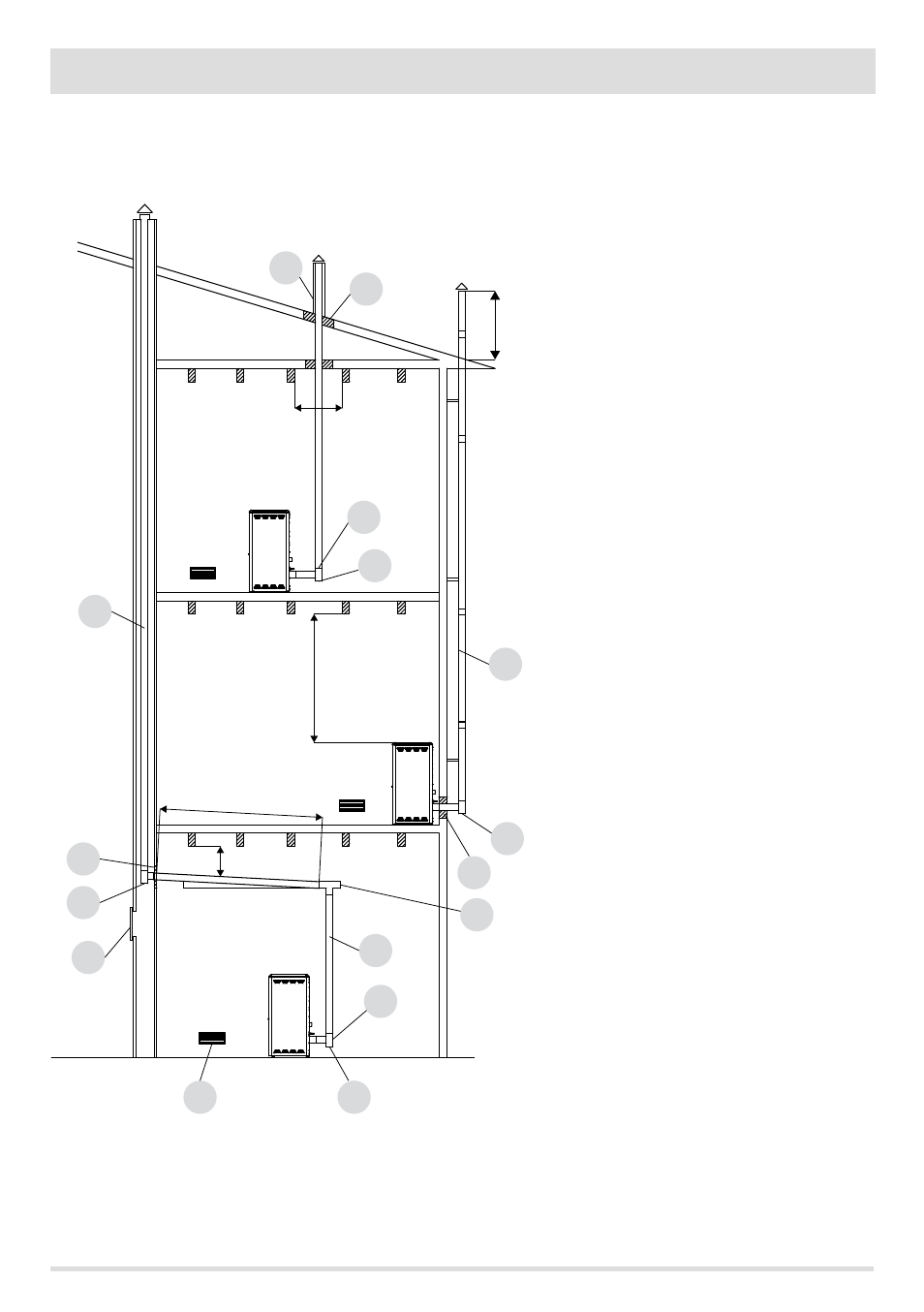

EJEMPLO DE UNA INSTALACIÓN CORRECTA
1. Instalación de l chimenea de Ø120mm con agujeros
para el paso del tubo y además:
- Mínimo de 100 mm alrededor de la tubería de distancia
si los materiales en de alrededor son no inflamables, tales
como cemento, ladrillos, etc., o
- Mínimo de 300 mm alrededor de la tubería (o según
lo prescrito en la placa de datos) si los materiales en de
alrededor son inflamables como leña, etc.
En ambos casos, insertar entre la chimenea y la losa el
aislamiento adecuado.
Se recomienda revisar y cumplir con la placa de datos de
la chimenea, y en particular las distancias de seguridad
para materiales combustibles.
Las reglas anteriores también se aplican a los agujeros
perforados en la pared.
2. Chimenea antigua, entubado mínimo de Ø100mm
con la creación de una ventanilla exterior para permitir
la limpieza de la chimenea.
3. Conducto de humos externo hecho exclusivamente
con tubos de acero inoxidable con doble pared aislado
térmicamente de mínimo Ø100mm, todo bien anclado a
la pared y con cumbrera anti viento. Ver fig.7 tipo A.
4. Sistemas de conductos a través de accesorios en T
que permiten una fácil limpieza sin desmontar toda la
chimenea.
U = AISLAMIENTO
V = Posible reducción de 100 a 80 MM
I = Tapón de inspección
S = Puerta de Inspección
P = Entrada de Aire
T = Conector en T con Tapón de Inspección
A = Mínimo 40 mm
B = Máximo 4m
C = Mínimo 3°
D = Mínimo 400 mm
E = Diámetro FORO
F = Ver Figuras 2-3-4-5-6
FIGURA 11
