A
B
D
60°
E
C
F A
B
C
D
E
45°
F
10

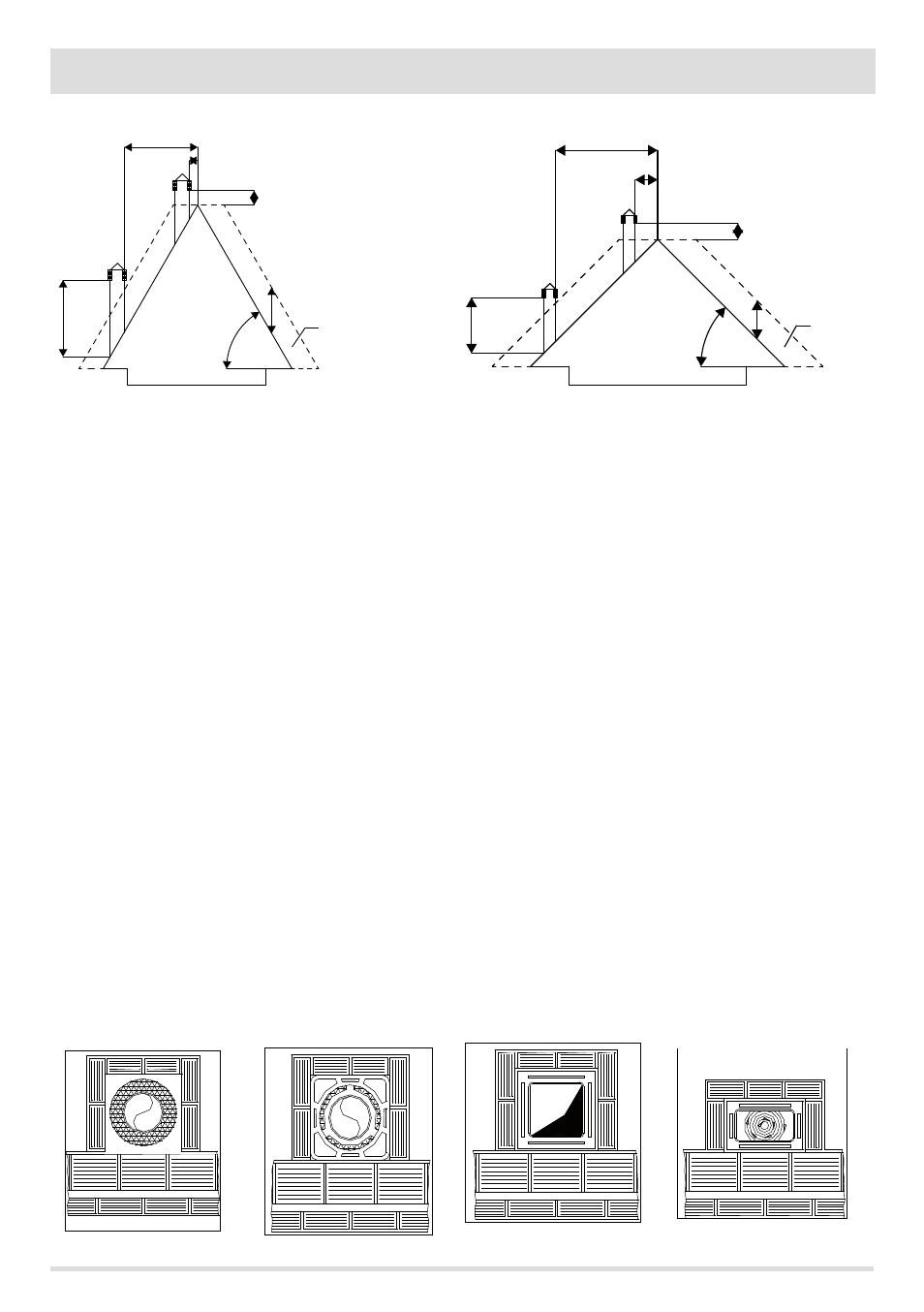

4-SALIDA DE HUMOS
CUBIERTA A 60º CUBIERTA A 45º
DIMENSIONAMIENTO
La depresión (tiraje) de una chimenea depende de su altura, entre otros factores. Compruebe el vació con los valores indicados en las
características técnicas. La altura mínima de la chimenea es de 3,5 metros.
La sección interna de la chimenea puede ser redonda (es la mejor), cuadrada o rectangular (la relación entre los lados internos debe ser
≤1,5) con los lados conectados con un radio mínimo de 20mm. El tamaño de la sección debe ser como mínimo de Ø100mm.
Las secciones/longitudes de las chimeneas que se muestran en la tabla de datos técnicos son las pautas para una correcta instalación.
Cualquier otra disposición debe tener el tamaño correcto de acuerdo con el método general de cálculo estipulado en la UNE EN13384-1 u
otros métodos de probada eficacia.
Estos son algunos ejemplos de las chimeneas en el mercado:
Chimenea en acero inoxidable
AISI 316 con doble aislamiento
con fibra cerámica o
equivalente resistente a 400
° C..
Chimenea en el refractario con
doble aislamiento de pared y
cubierta exterior en hormigón
ligero con material alveolar
como la arcilla.
Chimenea cuadrada tradicional
de la arcilla con insertos
aislantes vacíos.
Evitar chimeneas con sección
interna rectangular, en la que
la relación entre el lado más
largo y el lado más corto es
mayor que 1.5 (por ejemplo,
tipo. 20x40 o 15x30).
OPTIMA BUENA MEDIOCRE ESCASA
A=min.2,60 metros
B= >1,20 metros
C= <1,20 metros
D= 0,5 metros sobre el punto mas alto
del tejado
E= 2,10 metros
F= zona de reflujo
A=min.2,00 metros
B= >1,30 metros
C= <1,30 metros
D= 0,5 metros sobre el punto mas alto del
tejado
E= 1,50 metros
F= zona de reflujo
FIGURA 5 FIGURA 6
