A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
12
4-SALIDA DE HUMOS
TOMA DE AIRE EXTERIOR
Es obligatorio proporcionar la entrada de aire exterior adecuada que permita la entrada de aire de combustión necesario para el buen
el funcionamiento del producto. El flujo de aire entre el exterior y la instalación local puede ocurrir directamente a través de la abertura
en una pared exterior de la habitación (solución preferible véase la Figura 9A), o indirectamente, por medio de aire extraído de espacios
contiguos comunicados de forma permanente con la instalación (véase la figura 9 B). Cómo espacios contiguos o adyacentes están
excluidos aquellos que se usan como dormitorios, baños, garajes y locales con peligro de incendio en general. Durante la instalación se
deben comprobar las distancias mínimas requeridas para poder aspirar aire desde el exterior. Tener en cuenta la presencia de puertas y
ventanas que podrían interferir con el flujo adecuado de aire para la estufa (vea el diagrama a continuación).
La toma de aire debe tener una superficie neta total mínima de 80 cm2, la superficie se deberá aumentar en consecuencia si dentro
de la sala hay otros generadores activos (por ejemplo, ventiladores eléctricos para el extracción de aire, campana extractora de cocina,
otras estufas, etc. ...), lo que podría causar un ambiente de vacío. Es necesario verificar que, con todo el equipo la caída de presión entre
la habitación y el exterior no supera el valor de 4 Pa. Si es necesario, aumentar la sección de entrada de la toma de aire, deben llevarse a
cabo a una distancia próxima al suelo y siempre protegida con una construcción de rejilla de protección externa y de una manera tal que
no puede ser obstruida por cualquier objeto y/o animal.
•
Es posible conectar el aire de combustión
directamente a una toma de aire exterior, con un
tubo de mínimo Ø50mm tubo, y una longitud
máxima de 3 metros lineales, cada curva de la tubería
se considerará equivalente a un metro lineal. Para la
fijación del tubo para ver la parte de atrás de la estufa.
Para las estufas instaladas en los estudios,
dormitorios y cuartos de baño (donde se permita)
se requiere la conexión de aire de combustión
externa. En particular, para las estufas es necesario
que tal conexión sea estanca. Se hace con el fin de
no comprometer la característica de sellado de la
resistencia general del sistema

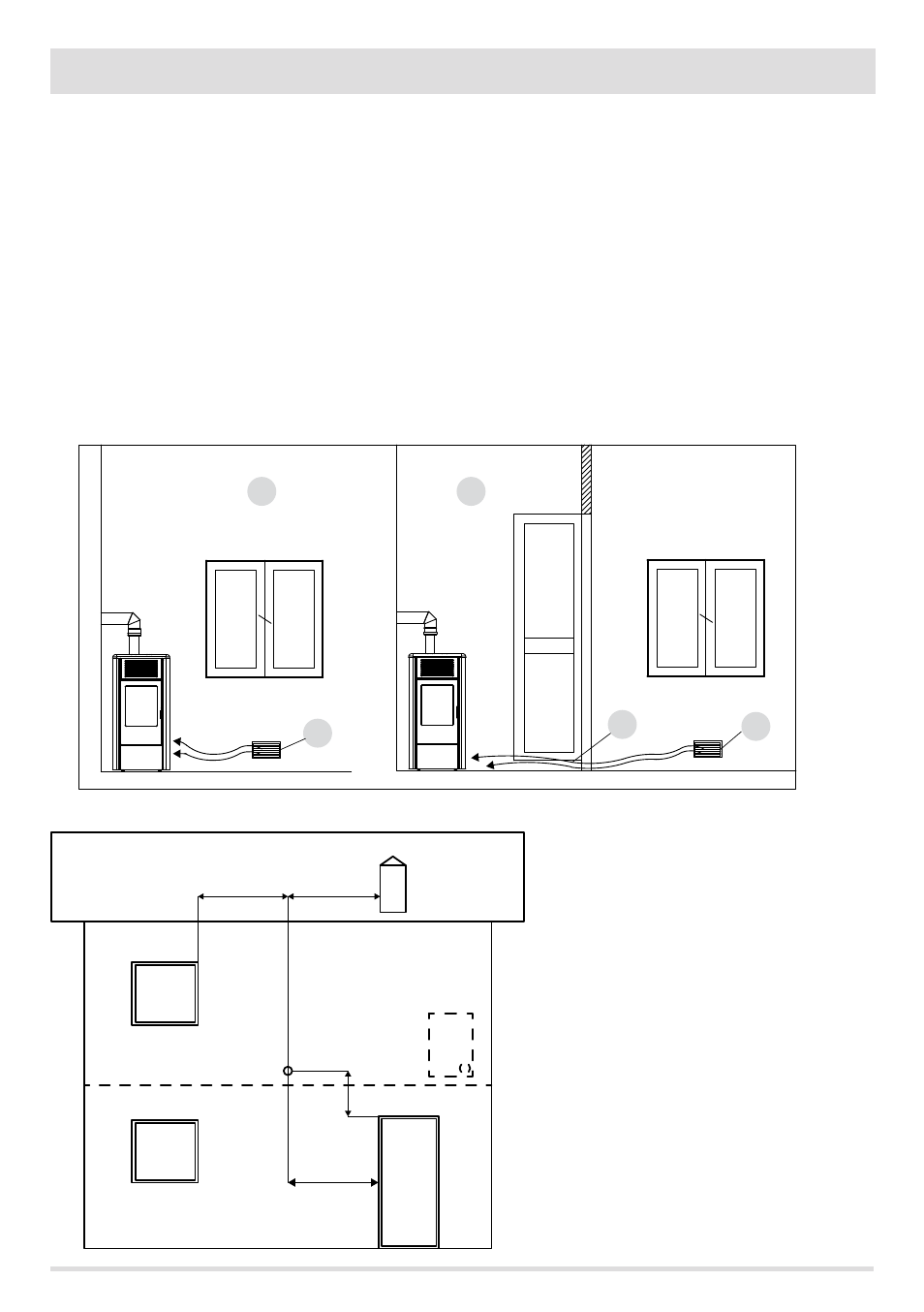

FIGURA 9 A - DIRECTAMENTE DESDE EL EXTERIOR
FIGURA 10
FIGURA 9 B - INDIRECTAMENTE DEL LOCAL ADYACENTE
A=TOMA DE AIRE
B=LOCAL DE VENTILACIÓN
C=AUGMENTO DE LA RANURA DE LA PUERTA
