10 Conexión del cable en el armario de conexiones SMA Solar Technology AG
48 SCxxxHE-20-IA-IES111210 Instrucciones de instalación
10.4 Conexión del cable en el armario de conexiones
10.4.1 Conexión del cable a la regleta de bornes de conexión del
cliente
1. Pele 60 mm del cable.
2. Pele 5 mm de los conductores.
3. Coloque virolas en los conductores y prénselas para cerrarlas herméticamente.
4. Conecte el cable conforme al esquema de conexiones.
– Introduzca el destornillador en la apertura cuadrada del borne y libere el bloqueo del
borne haciendo presión.
– Conecte el cable a los bornes. Utilice para ello las puntas.
– Retire el destornillador del borne.
10.4.2 Medidas importantes para las opciones no utilizadas
Parada de emergencia externa sin utilizar
Desconexión por control remoto sin utilizar
• Si no utiliza una desconexión por control remoto, después de la puesta en servicio, coloque el
parámetro "ExtStrStpEna" en Off (vea las instrucciones de uso incluidas).
Protección del transformador sin utilizar
• Si no utiliza ninguna protección del transformador, después de la puesta en servicio, coloque
el parámetro "ExtTrfErrEna" en Off (vea las instrucciones de uso incluidas).
13&$"6$*“/
Daños en el Sunny Central debido a una instalación defectuosa de la parada de
emergencia externa
Una parada de emergencia mal conectada puede causar daños al Sunny Central y restringir la
función de la parada de emergencia.
• Si no hay conectada una parada de emergencia externa, las conexiones se deben cablear
con una ligadura de alambre conforme al esquema de conexiones.

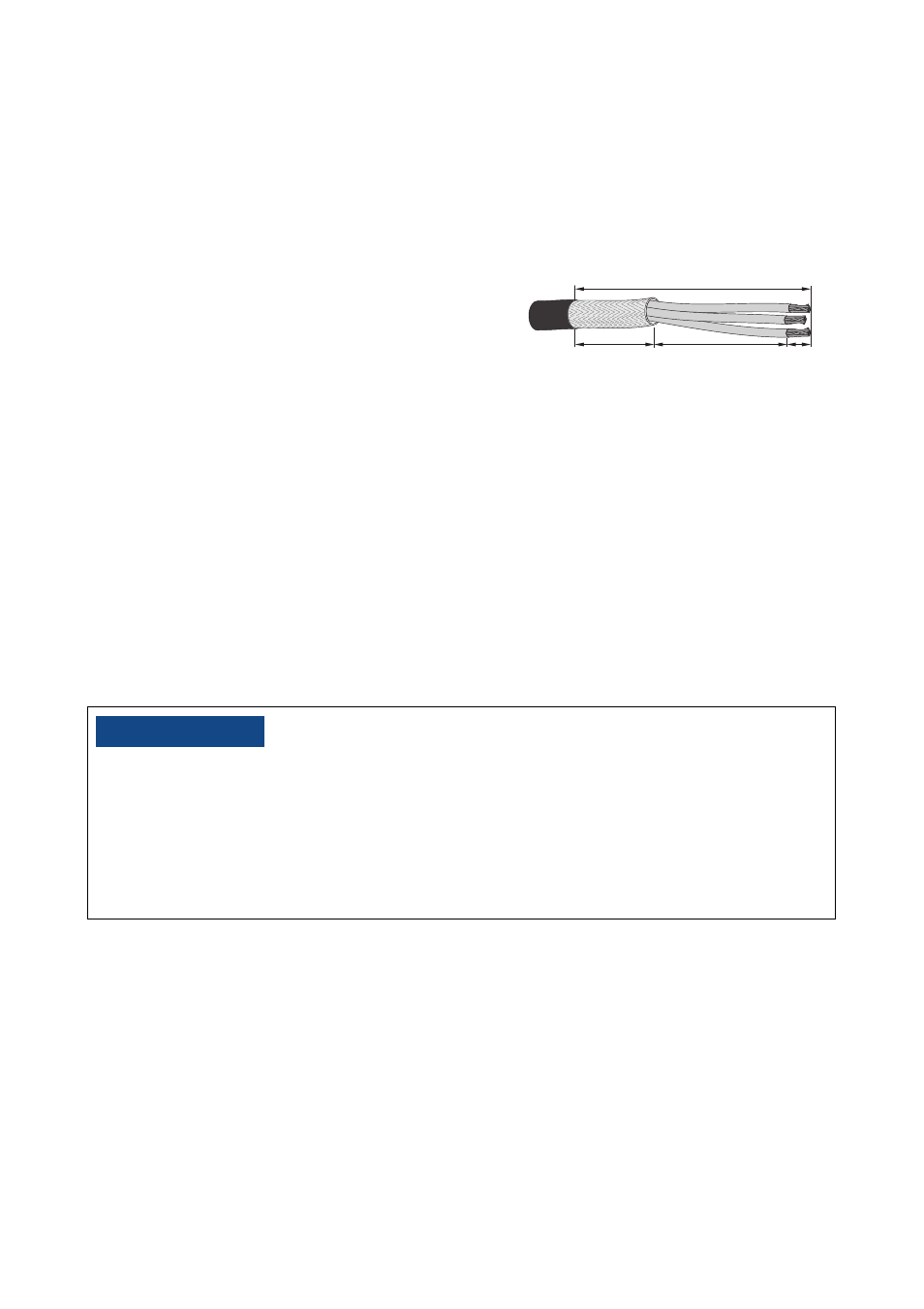

60 mm
