6.1.4 Requisitos del paso para cables
☐ Las boquillas de paso se encuentran en el armario de
conexiones.
☐ Debajo del fundamento están dispuestos conductos
de cables para la boquilla de paso.
☐ Los cables de comunicación están separados de los
cables de CA y de CC.
☐ La instalación está provista de un número suficiente
de boquillas de paso:
– Cables de CA: 3
– Cables de CC: según el número de cables de CC
– Cable PE: 1
– Cable de comunicación: 1

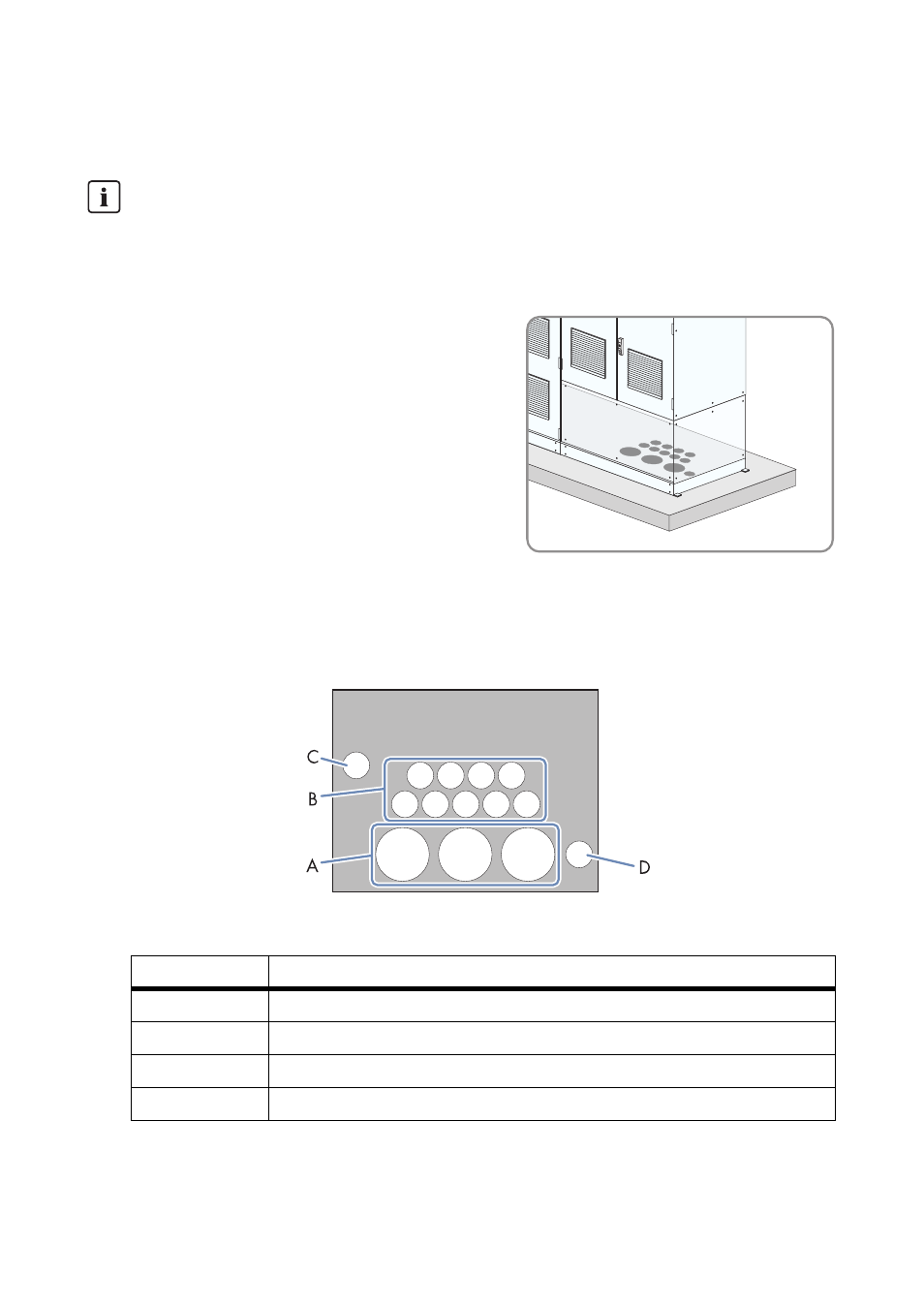

Figura 10: Boquillas de paso para 9 entradas de CC (ejemplo)
Tendido de cables
Este documento no explica en qué momento se deben tender los cables en el fundamento. El
tendido de cables se realizará en el momento elegido de forma individual para cada
instalación.
Posición Denominación
A Paso para el cable de CA
B Paso para el cable de CC
C Paso para el cable PE
D Paso para los cables de comunicación
