SMA Solar Technology AG 10 Conexión del cable en el armario de conexiones
Instrucciones de instalación SCxxxHE-20-IA-IES111210 47

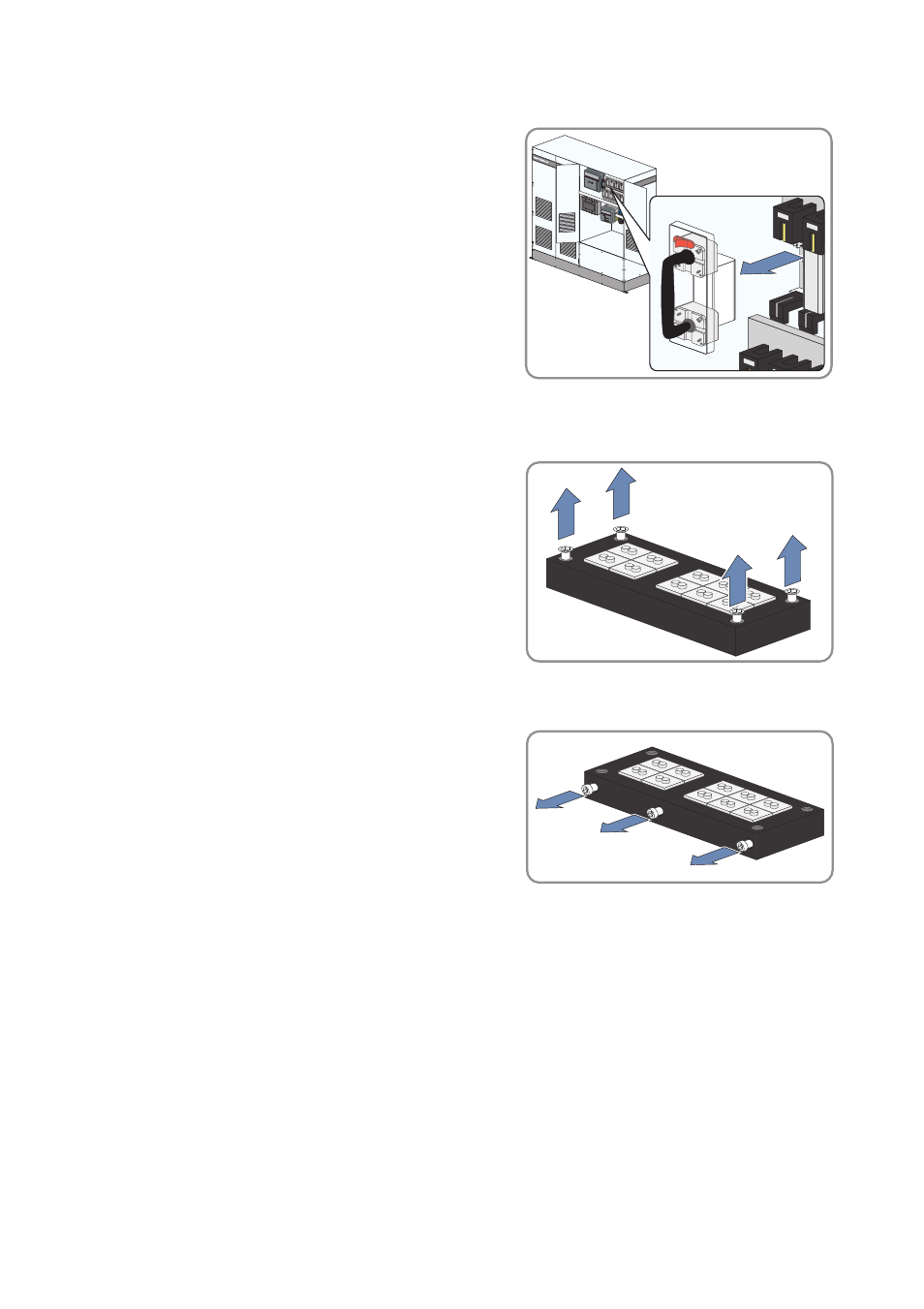

5. Retire todos los fusibles y cuchillas de desconexión
de todos los portafusibles. Utilice para ello la
agarradera de fusibles NH.
10.3 Introducción del cable en el armario de conexiones
1. Retire los 4 tornillos en la parte superior de la placa
de junta.
2. Retire la placa de junta.
3. Afloje los 3 tornillos situados en el lado de la placa
de junta.
4. Retire las juntas de goma necesarias de la placa de junta. Asegúrese de que las juntas de goma
se corresponden con el diámetro del cable que va a introducir. En caso necesario, utilice las
juntas de goma adicionales incluidas en la entrega.
5. Retire los selladores de las juntas de goma.
6. Introduzca el cable por las juntas de goma.
7. Ponga las juntas de goma en la placa de junta atendiendo a no deformarlas. De esta manera
se garantiza la hermeticidad.
8. Coloque los tornillos en el lado de la placa de junta y apriételos.
9. Atornille la placa de junta a la base del armario de conexiones.
